Universal Mavometer WG (Box)

letzte Änderung	2013-01-14
Inventarnummer	00175
Bezeichnung	MAVOMETER WG
Hersteller	Gossen, P. & Co. KG
Datierung	ca. 1950
Kategorie	Multimeter
Material	Pressstoff, Blech, Pertinax
Abmessungen	(B x T x H) 9 cm x 24 cm x 5,5 cm (inkl. Umschalter)
Masse	0,75 kg
Markierungen	keine Nummern zur Identifikation
Zustand	Messgerät: Originalzustand, sehr guter Erhaltungszustand; voll funktionsfähig. Umschaltbarer Vor- und Nebenwiderstand: Ein Widerstand wurde in der Vergangenheit repariert und ist daher nicht mehr Original; voll funktionsfähig.
Referenz	Radiomuseum

Originalverpackung

Abmessung	(B x T x H): 19,5 cm x 14 cm x 6 cm
Masse	0,32 kg
Beschriftung	keine
Zustand	Außen: deutliche Gebrauchsspuren, abgestoßene Ecken, Verschluss funktioniert. Innen: guter Zustand, Bespannung (grüner Filz) unbeschädigt

Messbereiche

Stromart	AC / DC
Spannung	Messgerät alleine: 0,1 Volt (DC) / 1,2 Volt (AC) mit Vor- Nebenwiderstand: 600 / 120 / 12 6 Volt
Strom	Messgerät alleine: 2mA (AC / DC) mit Vor- Nebenwiderstand: 6 / 0,6 / 0,06 / 0,006 A (DC) 6 / 1,2 / 0,3 / 0,06 A (AC)
Widerstand	indirekt über Ohmtabelle

Gerätecharakteristik

Eichdaten	Gleichstromanteil: 2mA, 100mV Eingangswiderstand 500 Ohm / Volt Wechselstromanteil: 2mA, 1,2V Eingangswiderstand 500 Ohm / Volt
Anzeigefehler	bei Gleichstrom: ± 1 % bei Wechselstrom: ± 1,5%
Frequenzfehler	Das Gerät ist bei 50 Hz geeicht. Fehler im Frequenzbereich 40 ... 2000 Hz kleiner als ± 2,5%
Datenblatt	Gossen Mavometer WG (1930) Datenblatt
Handbuch	Gossen Mavometer WG (1930) Handbuch
Schaltplan	-

Anmerkungen

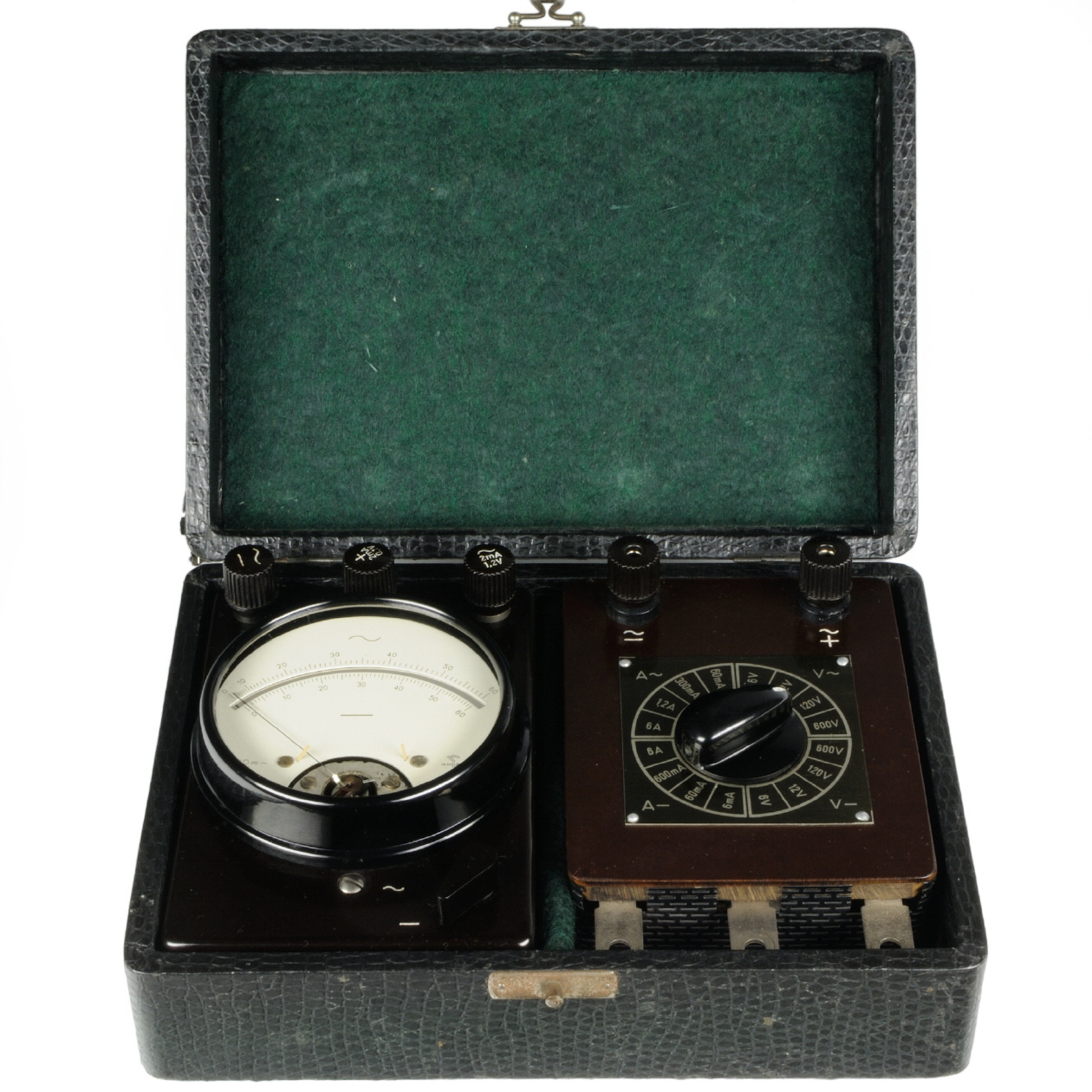

Durch den mitgelieferten umschaltbaren Vor- und Nebenwiderstand wird aus dem Mavometer WG ein echtes Multimeter. Das Gerät ist in einer, mit grünem Filz ausgelegten Box untergebracht.
Neben dem beiliegenden umschaltbaren Vor-Nebenwiderstand können auch andere Vor- und Nebenwiderstände an das Gerät angeschlossen werden. Im Unterschied zum normalen Mavometer müssen die Vorschaltgeräte drei Anschlüsse für die drei Klemmen besitzen.

weitere Aufnahmen des Exponats ...

[00175] (inklusive umschaltbaren Vor- und Nebenwiderstand, Holzkassette und Beschreibung) Gossen
