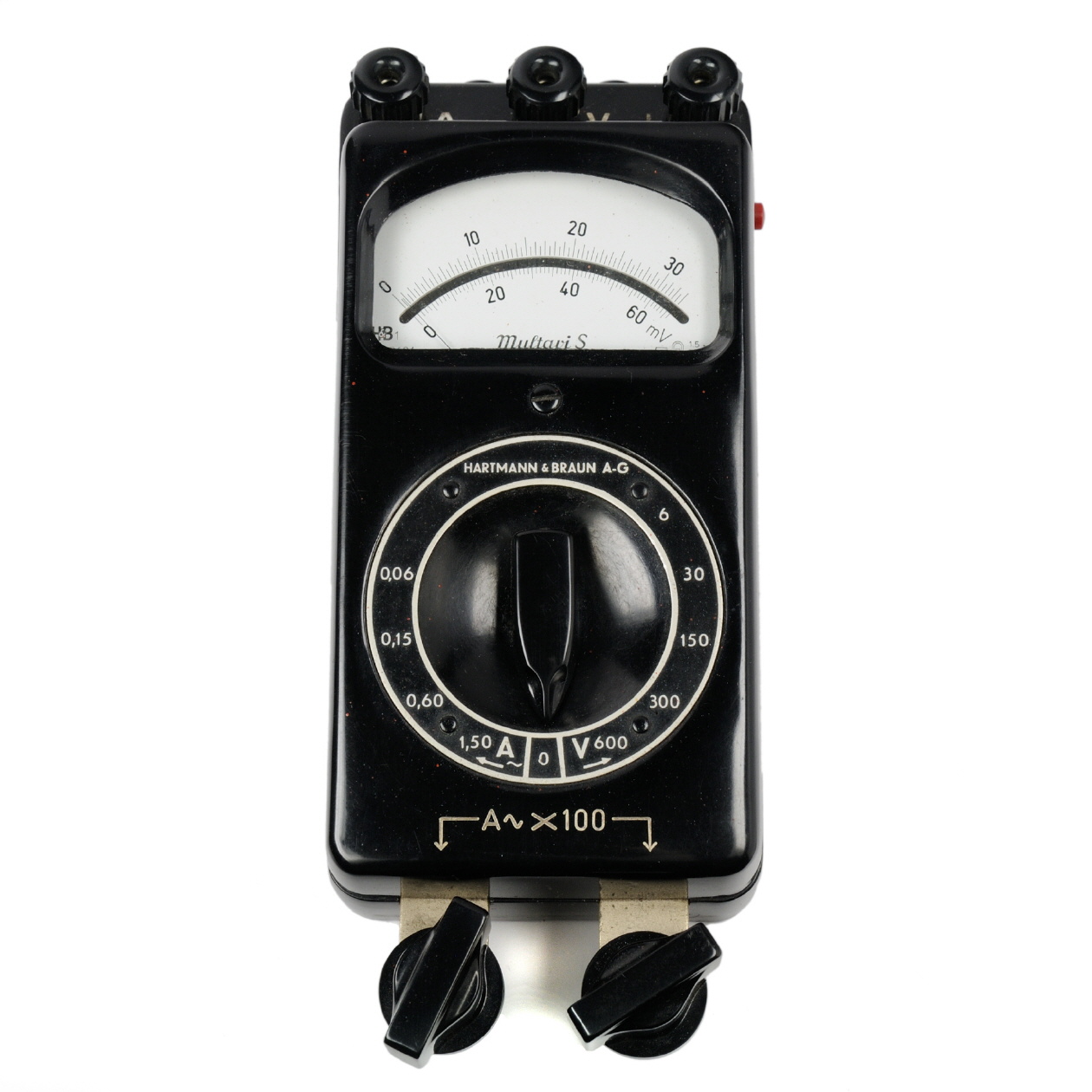

Multavi S
|
| letzte Änderung | 2013-02-28 |
| Inventarnummer | 00104 |
| Bezeichnung | Multavi S |
| Hersteller | Hartmann & Braun |
| Datierung | 1962 |
| Kategorie | Multimeter |
| Material | Isolier-Preßstoff |
| Abmessungen | (BTH) 90 x 210 x 60 mm |
| Masse | 1,2 kg |
| Zustand | 2A |
| Markierungen | Skalennummer 3009624 |
| Referenz | (Herstellerunterlagen) |
Messbereiche
| Stromart | DC, AC |
| Spannung |
AC: 0 ... 6 / 30 / 150 / 300 / 600 Volt DC: 0 ... 60 mV / 6 / 30 / 150 / 300 / 600 Volt |
| Strom |
AC: 0 ... 1,2 / 3 / 12 / 30 mA 0 ... 0,06 / 0,15 / 0,6 / 1,5 A 0 ... 6 / 15 / 60 / 150 A DC: über getrennte 60 mV Nebenwiderstände bis 4000 A |
Gerätecharakteristik
| Messwerk | Drehspulmesswerk; Gleichrichter; Gleich- und Wechselstrom; waagrechte Gebrauchslage; Prüfspannung 2 kV |
| Anzeigefehler |
AC: ± 1,5% vom Skalenendwert DC: ± 1% vom Skalenwert |
| Frequenzfehler | 500...3000 Hz maximal ± 1,5% vom Skalenwert |
| Datenblatt | (siehe Handbuch) |
| Handbuch | H&B Multavi S (1952) Handbuch |
| Schaltplan | (siehe Handbuch) |
| Zubehör |
- Vorwiderstand zum Multavi II - Stromwandler Ti 41 - div. andere Vor- und Nebenwiderstände |
