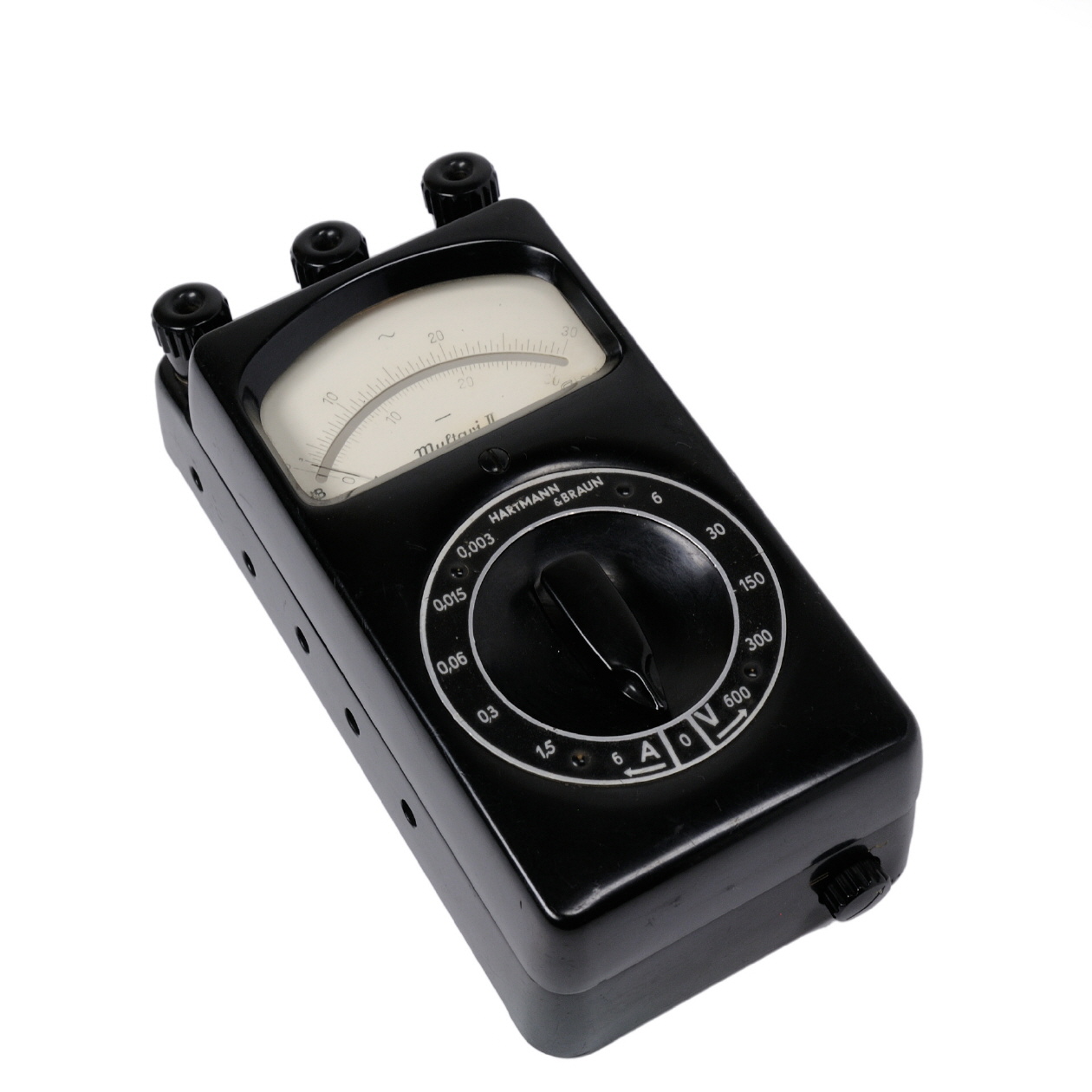

Multavi II

letzte Änderung	2013-02-24
Inventarnummer	00111
Bezeichnung	Multavi II
Hersteller	Hartmann & Braun
Datierung	ca. 1942
Kategorie	Multimeter
Material	Isolier-Preßstoff
Abmessungen	(BTH) 9 x 18 x 6 cm
Masse	1,1 kg
Zustand	2A
Markierungen	Skalennummer 1991314
Referenz	(Herstellerunterlagen)

Messbereiche

Stromart	DC, AC
Spannung	0 ... 6 / 30 / 150 / 300 / 600 Volt
Strom	0 ... 0,003 / 0,015 / 0,06 / 0,3 / 1,5 / 6 A

Gerätecharakteristik

Messwerk	Drehspulmesswerk; Gleichrichter; Gleich- und Wechselstrom; waagrechte Gebrauchslage; Prüfspannung 2 kV
Anzeigefehler	AC: ± 1,5% vom Skalenendwert DC: ± 1% vom Skalenwert
Frequenzfehler	500...2000 Hz maximal ± 3% vom Skalenwert
Datenblatt	(siehe Handbuch)
Handbuch	H&B Multavi 2 (1943) Handbuch
Schaltplan	(siehe Handbuch)
Zubehör	- Vorwiderstand zum Multavi II - Stromwandler Ti 41 - div. andere Vor- und Nebenwiderstände

Anwendung

Das Gerät dient zur genauen Strom- und Spannungsmessung innerhalb der angegebenen Messbereiche. Außerdem können noch Widerstands- und Isolationsmessungen durchgeführt werden.

Bemerkungen

Zur Erweiterung der Messbereiche können der zugehörige Vorwiderstand und Stromwandler verwendet werden. Der Vorwiderstand ermöglicht Spannungsmessungen bis 3000 Volt.
Der Stromwandler Ti41 ermöglicht es, Ströme bis 250 A zu messen. Der Messbereich des Wandlers ist noch in 5 Bereiche unterteilt.
Bei Spannungsmessungen ist der Wahlschalter auf 600 V einzustellen; bei Strommessungen Wahlschalter auf 6 A einstellen.
Das Multavi ist in liegender Stellung geeicht. Die Messungen sollten daher nach Möglichkeit in dieser Stellung durchgeführt werden.
