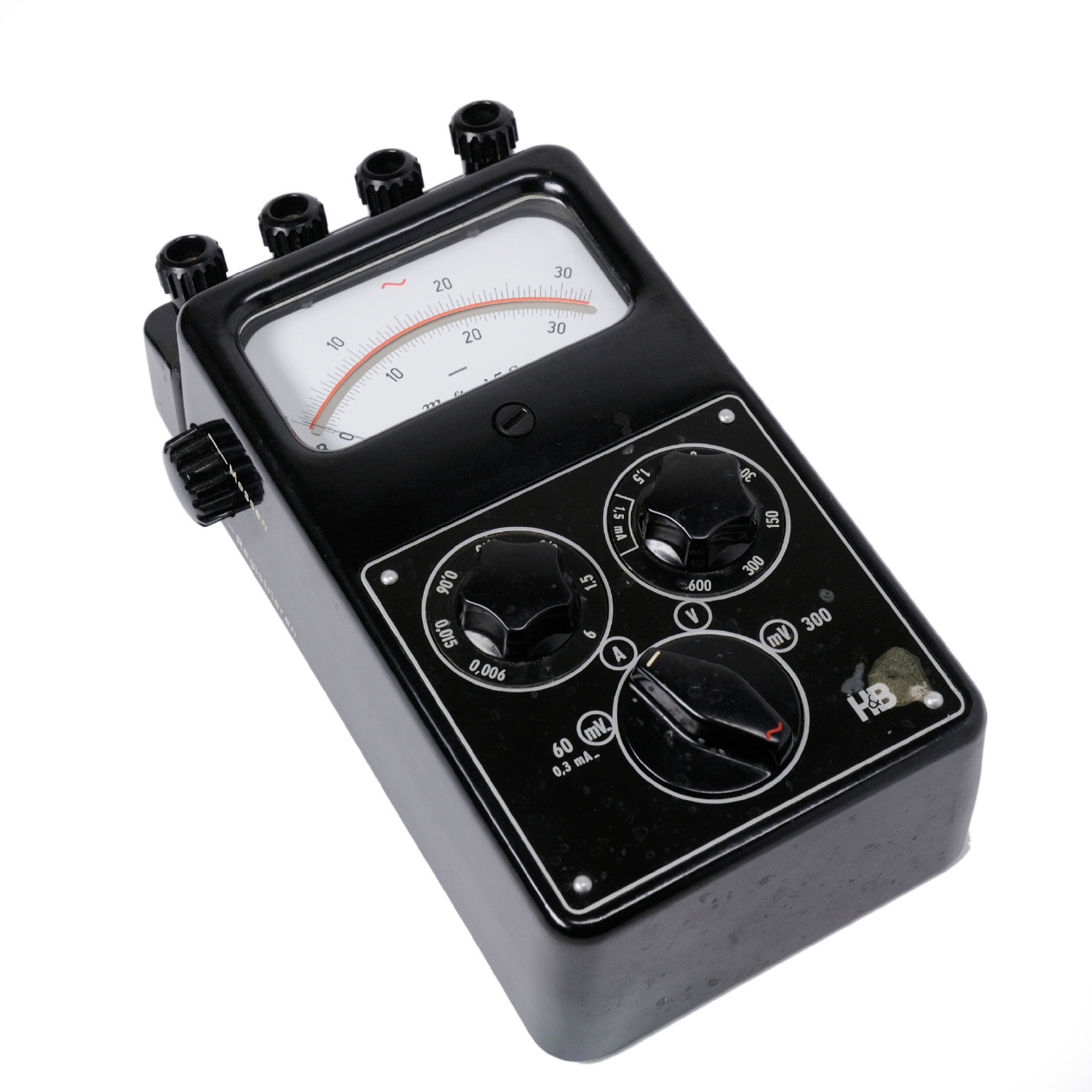

Multavi 5L

letzte Änderung	2014-12-28
Inventarnummer	00118
Bezeichnung	Multavi 5L
	Das MULTAVI 5 L dient als Messbereichwähler und Kontroll-Instrument beim Messen mit dem projizierfähigen MULTAVI P-Messwerk oder zum Registrieren mit dem Lichtpunkt-Linienschreiber LUMISCRIPT. Es entspricht in seiner Ausführung und seinen messtechnischen Daten vollkommen dem MULTAVI 5 und hat folgende Zusatzeinrichtungen: Anschlussbuchse für das MULTAVI P- Messwerk oder den LUMISCRIPT, Umschalter zum wahlweisen Umschalten der Anzeige vom MULTAVI 5 L auf das angeschlossene Gerät. Durch diese Einrichtung besteht z. B. die Möglichkeit, in einer Versuchseinrichtung den gewünschten Betriebszustand einzustellen oder den geeigneten Messbereich am MULTAVI 5 L zu wählen und erst dann durch den Umschalter die Anzeige zu projizieren bzw. die Messwerte zu registrieren.
Hersteller	Hartmann & Braun
Datierung	1961
Kategorie	Multimeter
Material	Isolier-Preßstoff
Abmessungen	(BTH) 10 x 18,5 x 6,5 cm
Masse	0,9 kg
Zustand	2A
Markierungen	Skalennummer 2971389
Referenz	(Herstellerunterlagen)

Messbereiche

Messwerk	Drehspulmesswerk; Gleichrichter; Gleich- und Wechselstrom; waagrechte Gebrauchslage; Prüfspannung 2 kV
Anzeigefehler	AC: ± 1,5% vom Skalenendwert DC: ± 1% vom Skalenwert
Frequenzfehler	500...2000 Hz maximal ± 1,5% vom Skalenwert
Datenblatt	(siehe Handbuch)
Handbuch	H&B Multavi 5 (1961) Handbuch
Schaltplan	(siehe Handbuch)
Zubehör	- Dietze-Anleger IDm - Stromwandler TiMu5 - div. andere Vor- und Nebenwiderstände
