Multavi B (IRU)
|
| letzte Änderung | 2014-12-28 |
| Inventarnummer | 00182 |
| Bezeichnung | Multavi B (IRU) |
| Das MULTAVI B ist ein sehr robustes Vielfach-Messinstrument für Gleich- und Wechselstrom und für Widerstandsmessungen. Es hat außer den Strom-, Spannungs- und Widerstandsbereichen noch 3 Schalterstellungen zur Prüfung des Zustandes von 1, 2 oder 3 Trockenelementen und 1 Schalterstellung zur Stromdurchgangsprüfung mit Summer. Das Gerät ist mit einem erschütterungsfesten Drehspul-Messwerk mit kräftigem Außenmagneten und gefederten Lagersteinen ausgestattet. Messerzeiger und Spiegelbogen erlauben eine genaue und parallaxefreie Ablesung. Für Gleich- und Wechselstrom wird die gleiche Skala verwendet; die Teilungen 0...30 sind zur leichteren Messung an den Endwerten der Messbereiche um 10 % verlängert. Messschnüre, Abgreifklemmen und Prüfspitzen sind im Gehäusedeckel untergebracht. Das handliche Metallgehäuse ist staub- und spritzwassergeschützt. | |
| Hersteller | Hartmann & Braun |
| Datierung | ca. 1961 |
| Kategorie | Multimeter |
| Material | Stahlblech-Gehäuse (Schmutz & Wasserdicht), grüner Hammerschlag-Lack, Preßstoff, Blech, Messing, Glas |
| Abmessungen | (BTH) 202 x 42 x 133 mm |
| Masse | 2,3 kg (inkl. Batterien) |
| Zustand | 1A |
| Markierungen |
Skalennummer 1-2918312 Geräte-Nummer: 6011461 |
| Referenz | (Herstellerunterlagen) |
Messbereiche
| Stromart | AC, DC |
| Spannung |
AC: 0 ... 1,5 / 6 / 30 / 300 / 600 V DC: 0 ... 6 / 30 / 150 / 600 V |
| Strom |
AC: 0 ... 0,015 / 0,06 / 0,3 / 1,5 / 6 A DC: 0 ... 0,015 / 0,06 / 0,3 / 1,5 / 6 / 15 A |
| Widerstand | 0 ... 0,01 / 1 MOhm |
| Elementenprüfer | 1 / 2 / 3 Elemente |
Gerätecharakteristik
| Messwerk | Drehspulmesswerk; tonfrequenter Wechselstrom; waagrechte Gebrauchslage; Prüfspannung 2 kV |
| Anzeigefehler |
AC: ± 1 % vom Skalenendwert DC: ± 1,5 % vom Skalenendwert |
| Frequenzfehler | 30 ... 10.000 Hz maximal ± 1,5 % vom Skalenwert |
| Datenblatt | (siehe Handbuch) |
| Handbuch | H&B IRU Multavi B (1959) Handbuch |
| Schaltplan | (siehe Handbuch) |
| Zubehör | - |

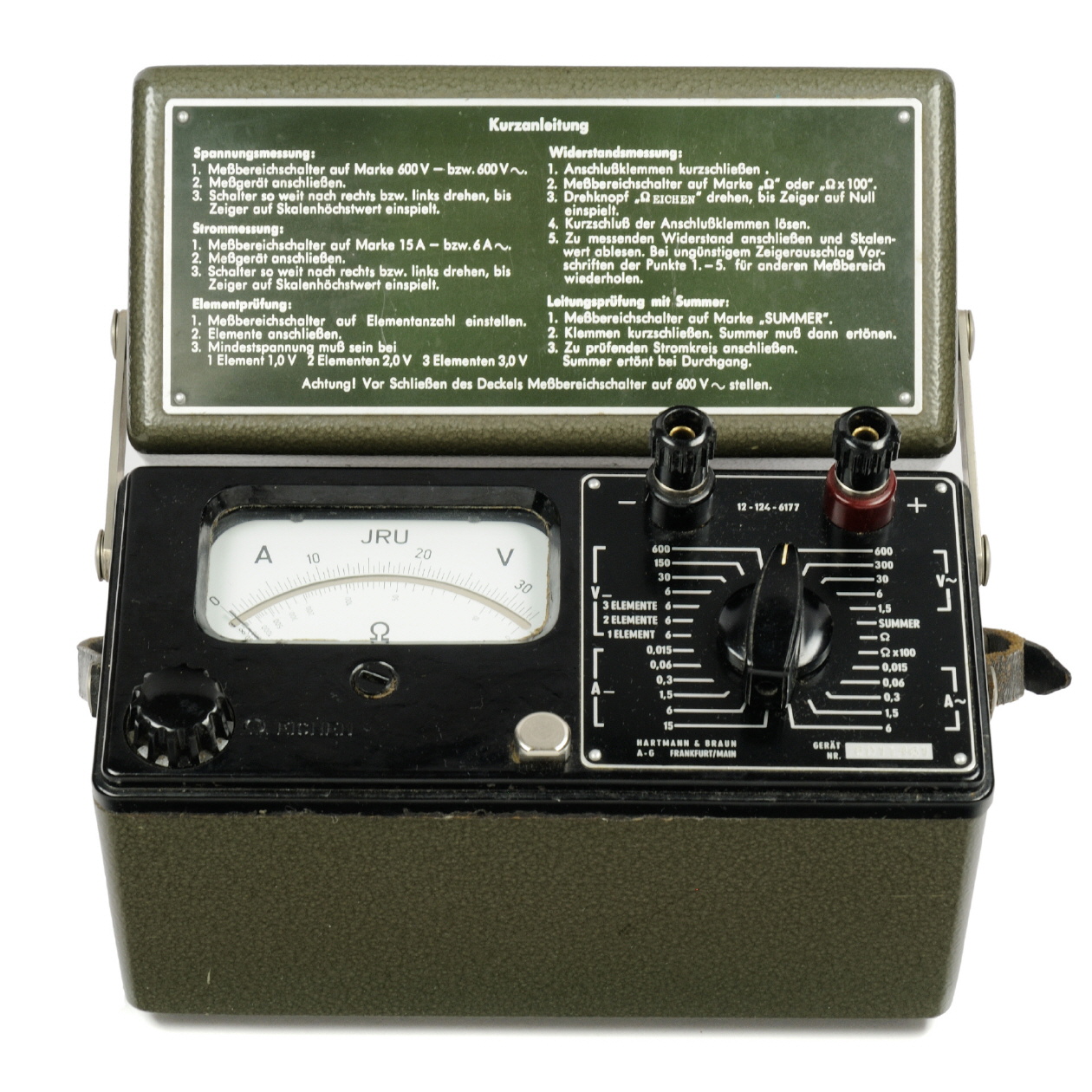

Aufnahmen des Geräts ...
![[00182] Multavi B / IRU Multimeter in Stahlblechgehäuse; Hartmann & Braun; ca. 1961](../../../images/00182_d_hartmann_iru_gesamttable25.jpg) |
![[00182] Multavi B / IRU Multimeter in Stahlblechgehäuse; Hartmann & Braun; ca. 1961](../../../images/00182_d_hartmann_iru_innen2table25.jpg) |
![[00182] Multavi B / IRU Multimeter in Stahlblechgehäuse; Hartmann & Braun; ca. 1961](../../../images/00182_d_hartmann_iru_innen3table25.jpg) |
![[00182] Multavi B / IRU Multimeter in Stahlblechgehäuse; Hartmann & Braun; ca. 1961](../../../images/00182_d_hartmann_iru_innen1table25.jpg) |
