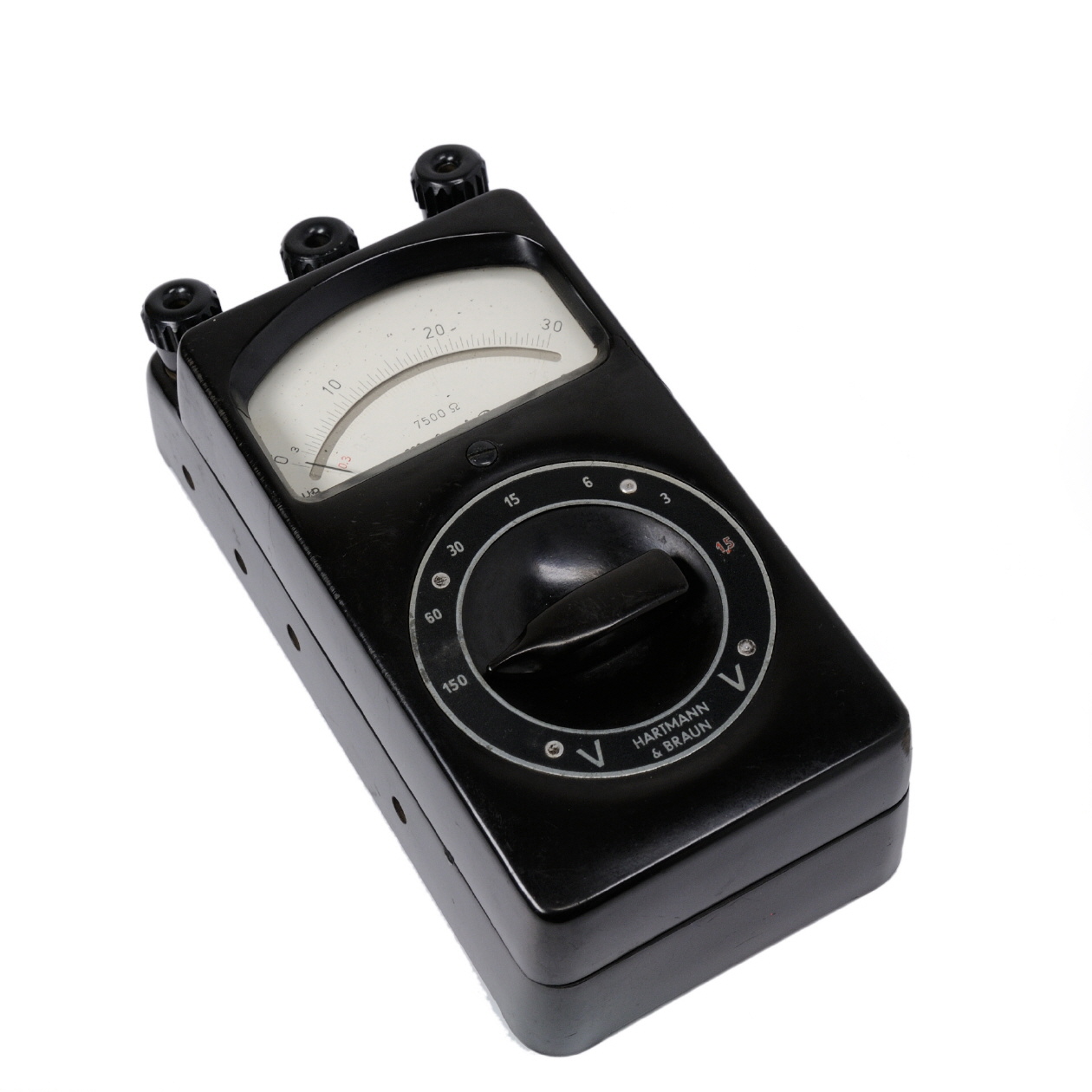

Multavi R
|
| letzte Änderung | 2013-01-13 |
| Inventarnummer | 00198 |
| Bezeichnung | Multavi R |
| Hersteller | Hartmann & Braun |
| Datierung | unbekannt - ca. 1952 |
| Kategorie | Multimeter |
| Material | Isolier-Preßstoff |
| Abmessungen | (BTH) 9 x 18 x 6 cm |
| Masse | 1 kg |
| Zustand |
3A Original UNKLAR!, keine Siegel, vollständig. Im Inneren wurde mit Sicherheit die Verkabelung zum Kondensator im Laufe der Zeit umgebaut. Die Skalennummer ist unklar und passt nicht zum Gerät. |
| Markierungen |
Skalennummer 304704 ?? (entsprechend Referenztabelle wäre das 1909 - das passt aber weder zum Logo noch zum Erscheinungsdatum des Geräts im Jahr 1937) |
| Referenz | (Herstellerunterlagen) |
Messbereiche
| Stromart | AC |
| Spannung | AC: 0 ... 1,5 / 3 / 6 / 15 / 30 / 60 / 150 V |
Gerätecharakteristik
| Messwerk | Drehspulmesswerk; tonfrequenter Wechselstrom; waagrechte Gebrauchslage; Prüfspannung 2 kV |
| Anzeigefehler | AC: ± 1% vom Skalenendwert |
| Frequenzfehler | 500...2000 Hz maximal ± 1% vom Skalenwert |
| Datenblatt | (siehe Handbuch) |
| Handbuch | H&B Multavi 5 (1961) Handbuch |
| Schaltplan | (siehe Handbuch) |
| Zubehör | Nebenwiderstand zur Verringerung des Eingangswiderstandes auf 4000 Ω |
Anmerkungen
Das Multavi R (R für konstanten Innenwiderstand von 7500 Ohm) ist ein Sondergerät für die Funktechnik, das erstmalig im Jahr 1937 vorgestellt wurde.
Der Endleistungsmesser Multavi R ist ein Instrument zur Messung von tonfrequenter Wechselspannung mit gleichbleibendem Anpassungswiderstand für alle sieben Meßbereiche.
In erster Linie dient Multavi R zur Messung der Ausgangsleistung von Rundfunkempfängern und Verstärkern. Auch zur Abstimmung von Empfängern sowie zur Behebung des Netzbrummens ist Multavi R ein wichtiges Hilfsmittel.
Durch den konstanten Eingangswiderstand konnte die Ausgangsleistung berechnet werden:
Ausgangsleistung (Watt) = (Ausgangsspannung * Ausgangsspannung) / Anpassungswiderstand
