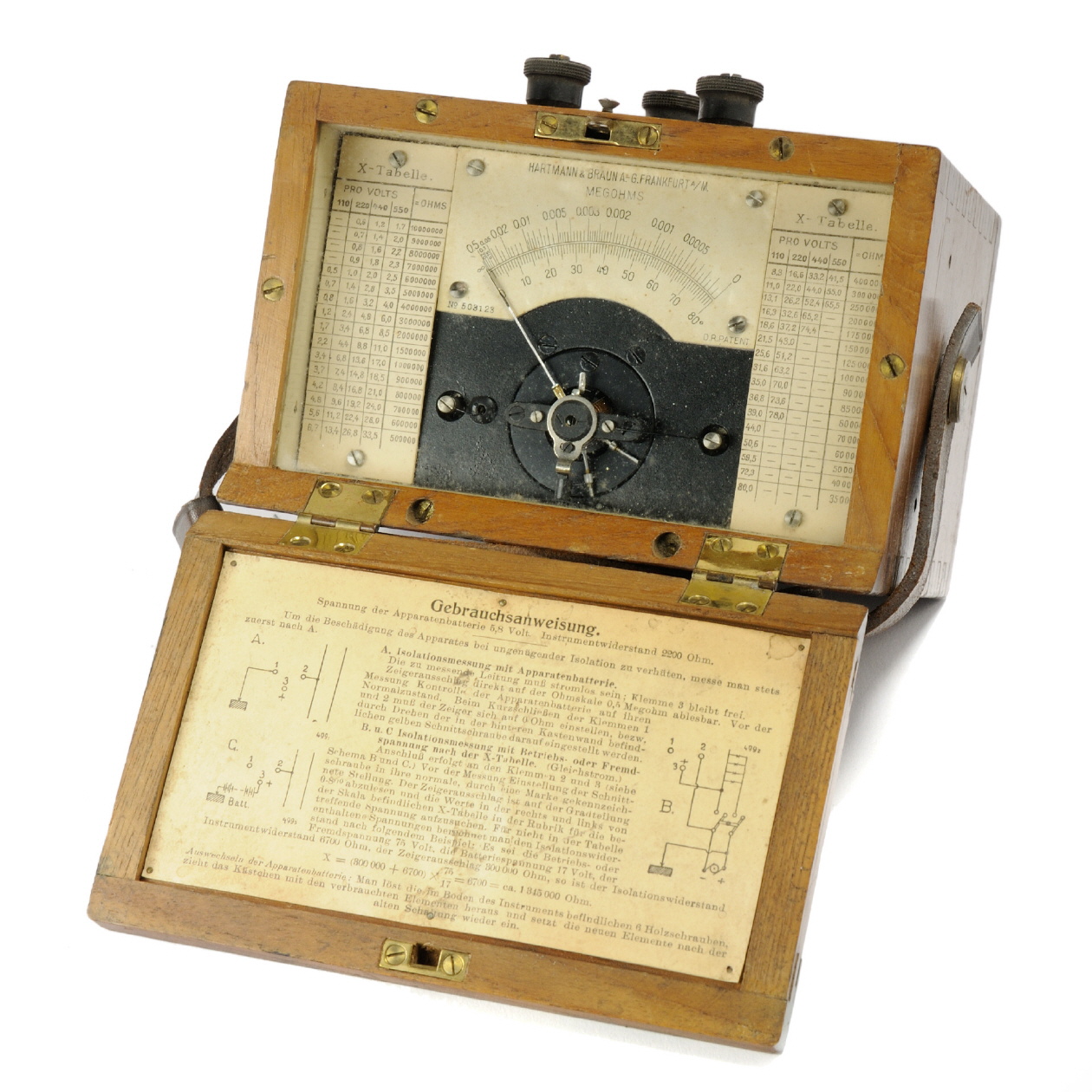

Isolationsprüfer
|
|
|
|
|
|
letzte Änderung |
2013-02-09 |
|
Inventarnummer |
00252 |
|
Bezeichnung |
Isolationsprüfer |
|
Hersteller |
Hartmann & Braun |
|
Datierung |
1915 |
|
Kategorie |
Prüfapparate |
|
Material |
Holzgehäuse, Glas, Blech, Messing, Pressstoff |
|
Abmessungen |
(BTH) 160 x 105 x 130 mm |
|
Masse |
2,1 kg (inkl. Batterien) |
|
Zustand |
1 |
|
Markierungen |
Skala: Nr. 503123, D.R.PATENT; rechts und links neben der Skala sind Umrechnungstabellen; Bedienungsanleitung auf der Deckel-Innenseite Seriennummern der eingebauten Trockenelemente: 6188449, 6670881, 6670845 (defekt), 6670853 (defekt) |
|
Beschreibung |
- |
|
Referenz |
- |
|
|
|
Messbereiche
|
|
Stromart |
DC |
|
Widerstand |
mit interner Batterie: 0 ... 0,5 MΩ mit externer Spannung bis 10 MΩ |
|
|
|
Gerätecharakteristik
|
|
Messwerk |
Skala mit einem Anzeigebereich von 80°; obere Einteilung nicht-linear von 0,5 ... 0 MEGOHMS; untere Einteilung linear 0 ... 80° (für X-Tabellen rechts und links der Skala). 0-Punkt Justierung und Einstellung des magnetischen Nebenflusses (Schnittschraube) |
|
Messgenauigkeit |
unbekannt |
|
weitere technische Daten |
Innenwiderstand: 2200 Ohm |
|
Datenblatt |
nicht vorhanden |
|
Handbuch |
Bedienungsanleitung auf Innenseite des Deckels |
|
Schaltplan |
Schaltbild auf Innenseite des Deckels |
|
Batterie / Netzanschluß |
interne Batterie 5,8 Volt (4 x Trockenelement Type T 6 - Siemens & Halske); externe Spannungsquellen bis 550 Volt |
|
|
|
Bedienung
|
A. Isolationsmessung mit Apparatebatterie: Die zu messende Leitung muß stromlos sein; Klemme 3 bleibt frei. Zeigerausschlag direkt auf der Ohmskala 0,5 Megaohm ablesbar. Vor der Messung Kontrolle der Apparatebatterie auf ihren Normalzustand. Beim Kurzschließen der Klemmen 1 und 2 muß der Zeiger sich auf 0 Ohm einstellen bzw. durch drehen der in der hinteren Kastenwand befindlichen gelben Schnittschraube darauf eingestellt werden.
B. und C. Isolationsmessung mit Betriebs- oder Fremdspannung nach der X-Tabelle: Anschluß erfolgt an den Klemmen 2 und 3. Vor der Messung Einstellung der Schnittschraube in ihren normalen, durch eine Markierung gekennzeichnete Stellung. Der Zeigerausschlag ist auf der Gradeinteilung 0-80° abzulesen und die Werte in der rechten und linken vonb der Skala befindlichen X-Tabelle in der Rubrik für die betreffende Spannung aufzususchen. Für nicht in der Tabelle enthaltene Spannungen berechnet man den Isolationswiderstand nach folgemden Beispiel: Es sei die Betriebs- oder Fremdspannung 75 Volt, die Batteriespannung 17 Volt, der Instrumentenwiderstand 6700 Ohm, der Zeigerausschlag 300000 Ohm, so ist der Isolatioswiderstand X = (300000 + 6700) x 75 / 17 - 6700 = ca. 1345000 Ohm.
|
|
|
weitere Aufnahmen des Exponats ...
|
|
|
|
