Revitester S
|
| letzte Änderung | 2013-06-30 |
| Inventarnummer | 00427 |
| Bezeichnung | Netzschleifenprüfgerät REVITESTER S, Type 126272 mit Zusatzgerät GE 4061 |
| Hersteller | Goerz, Wien |
| Datierung | 4. Qu. 20. Jh. |
| Kategorie | passive Messgeräte Prüfapparate |
| Material |
Kunststoffgehäuse (Handgerät) Blechgehäuse, gelocht (Zusatzgerät) |
| Abmessungen |
(BTH) 105 ∙ 310 ∙ 60 mm (Handgerät) (BTH) 95 ∙ 230 ∙ 95 mm (Zusatzgerät) |
| Masse |
1,2 kg (Handgerät) 1,4 kg (Zusatzgerät) |
| Zustand | 1 |
| Markierungen |
T. 12 62 72 500391 |
| Referenz | - |

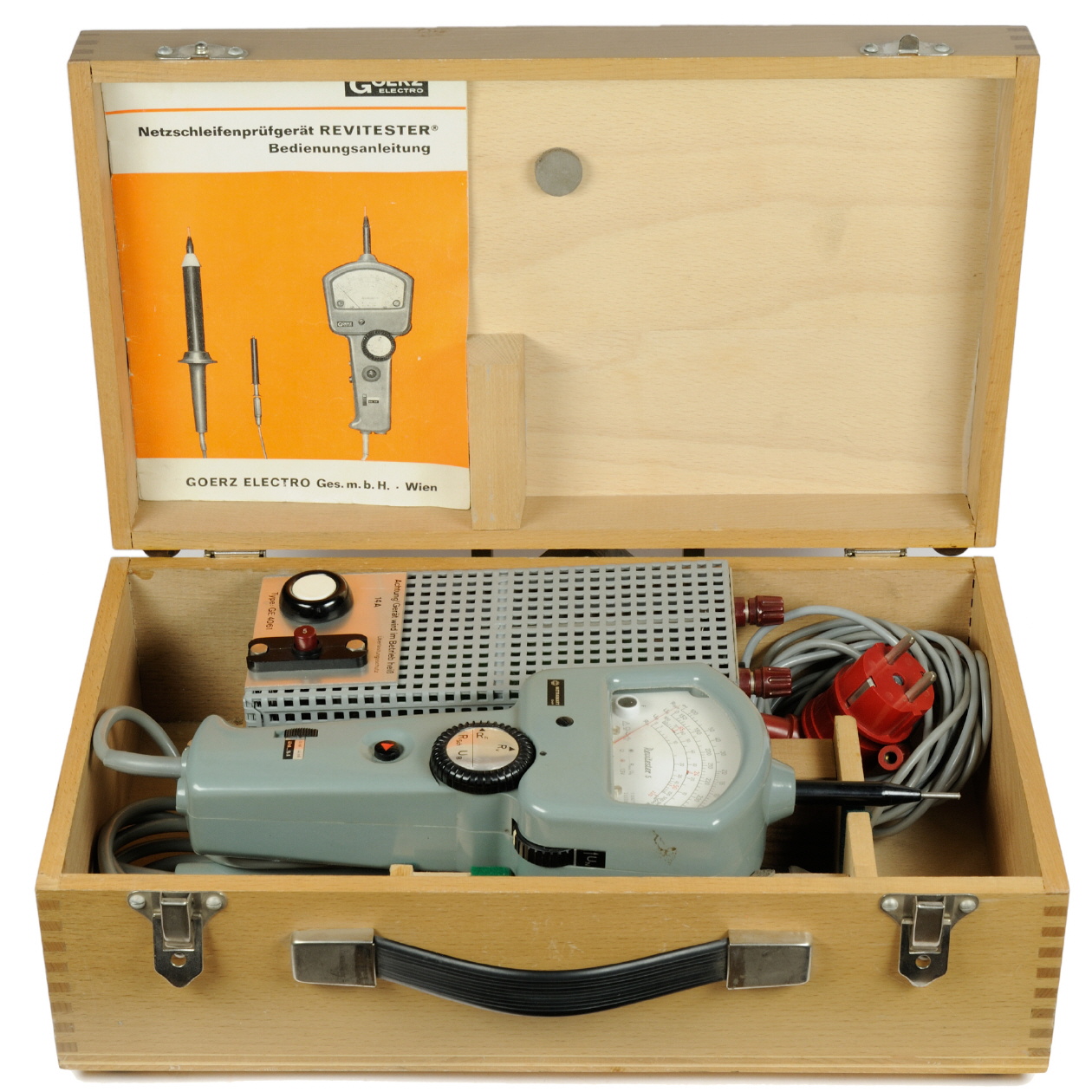

Originalverpackung
| Abmessung | (BTH) 390 ∙ 230 ∙ 135 mm |
| Masse | 2,3 kg |
| Zustand | 1 |
| Markierungen | - |
| Beschreibung | Holzkiste mit abnehmbarem Deckel für Handgerät und Zusatzgerät |
Gerätecharakteristik
| Messwerk | Drehspulmesswerk; Gleich- und Wechselstrom |
| Messungen |
Überprüfung der Außenleiter auf richtigen Anschluß Messung der Netzspannung (150 - 240 V) und Überprüfung des Schutzleiters Messung des Netzschleifenwiderstandes und Überprüfung der Nullung Überschlagsmäßige Messung von Schutzerdungswiderständen Überprüfung der Fehlerspannung-/FU)-Schutzschaltung Überprüfung der Fehlerstrom-(FJ)-Schutzschaltung bis 1 A Messung des Isolationswiderstandes von Fußböden Überschlagsmäßige Bestimmung von Isolationswiderständen Messung der max. Berührungsspannung mir Ri = 3000 Ohm Durchgangsprüfung und Leitungswiderstandsmessung Messung von Netzschleifenwiderständen bei 14 A |
| Datenblatt | nicht vorhanden |
| Handbuch | Goerz - Revitester |
| Schaltplan | nicht vorhanden |
