Widerstandsdekade

letzte Änderung	2013-06-29
Inventarnummer	00391
Bezeichnung
Hersteller	Ruhstrat, Gebr. AG
Datierung	unbekannt
Kategorie	passive Messgeräte Zubehör Rheostate
Material	Holz, Messing, Presstoff, Marmor, Manganin
Abmessungen	(BTH) 255 ∙ 210 ∙ 155 mm
Masse	5,3 kg
Zustand	2
Markierungen	Seriennummer 160333

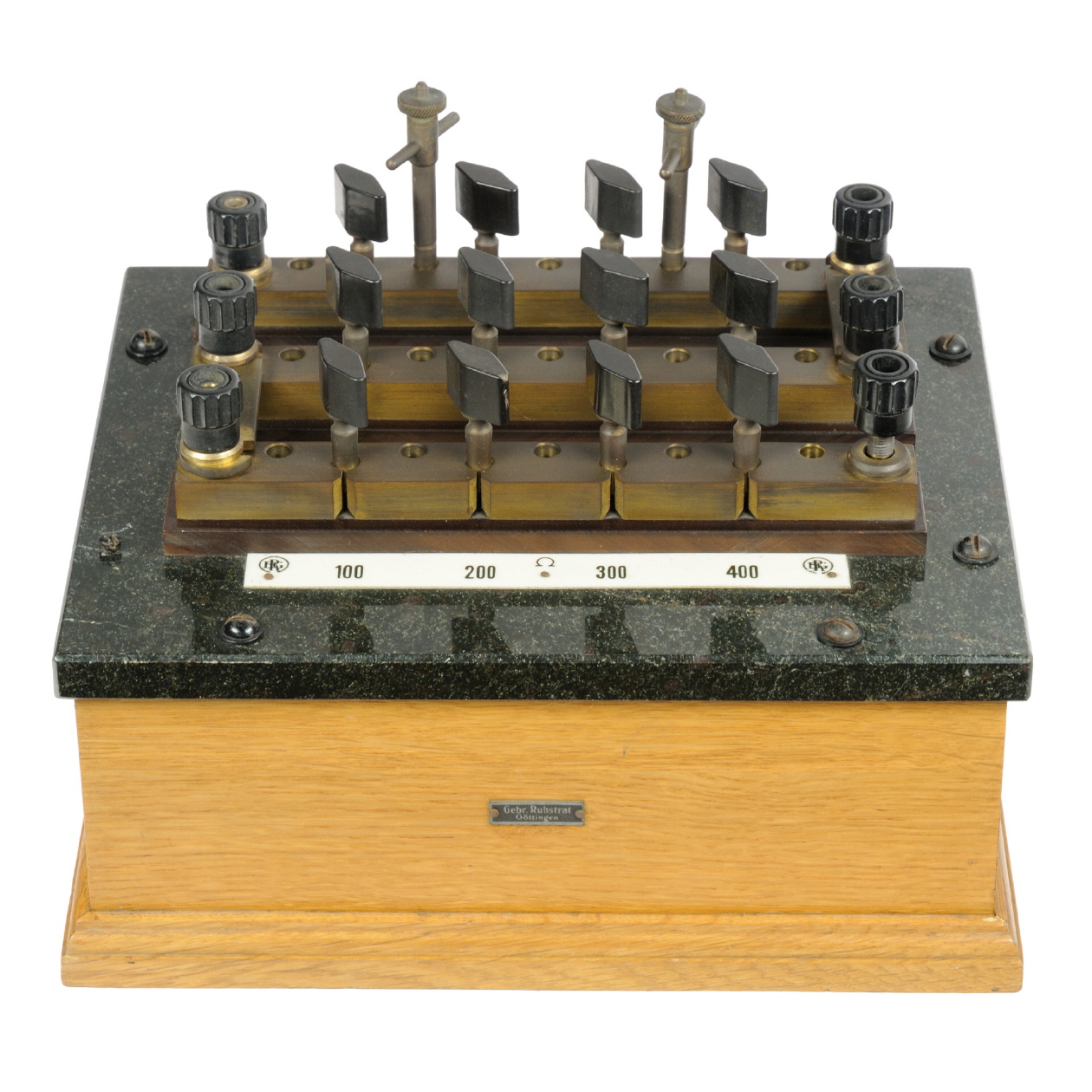

Beschreibung	Der Serienrheostat besteht aus drei Reihen von Widerständen, die über Messingklemmen in Serie geschaltet sind. Jede Widerstandsreihe besteht aus vier Widerständen, die jeweils den 1-, 2-, 3- und 4-fachen Wert des kleinsten Widerstand in der Reihe besitzen. Durch Stecken der Stöpsel lassen sich alle Werte zwischen 0- und 10-fachen Wert des kleinsten Widerstandes einstellen. Eine Besonderheit an diesem Rheostat ist, dass die Grundplatte nicht wie sonst üblich aus Ebonit, sondern aus Marmor besteht.
Referenz	Derzeit sind keine Referenzen bekannt.

Anmerkungen

Stöpsel Rheostat, bestehend aus Manganin Widerständen, von 1 bis 1.110 Ohm einstellbar.

Der Rheostat besteht aus 3 Reihen von Widerständen, die über Messing-Brücken in Reihe geschaltet sind. Durch Stecken der Stöpsel können einzelne Widerstände überbrückt werden, dadurch können nahezu beliebige Widerstandswerte zwischen 1 Ohm und 1.110 Ohm eingestellt werden.

Reihe 1: 1 / 2 / 3 / 4 Ohm (in Reihe 10 Ohm)
Reihe 2: 10 / 20 / 30 / 40 Ohm (in Reihe 100 Ohm)
Reihe 3: 100 / 200 / 300 / 400 Ohm (in Reihe 1 000 Ohm)
