APZ


letzte Änderung 2013-06-09
Inventarnummer 00321
Bezeichnung Tragbarer, kombinierter Präzisions-Spanungs- und Strommesser APZ
P.-L.-Nr. 4426
Hersteller Dr. Paul Meyer A.-G.
Datierung um 1910
Kategorie passive Messgeräte Strom und Spannung Mehrfachmeßgeräte
Material Eichenholz, Glas, Ebonit, Pressstoff, Messing
Abmessungen (BTH) 270 ∙ 100 ∙ 215 mm (mit Klemmen)
(BTH) 270 ∙ 100 ∙ 160 mm (ohne Klemmen)
Masse 4,2 kg
Zustand 3
Markierungen Skalennummer: 207898/99

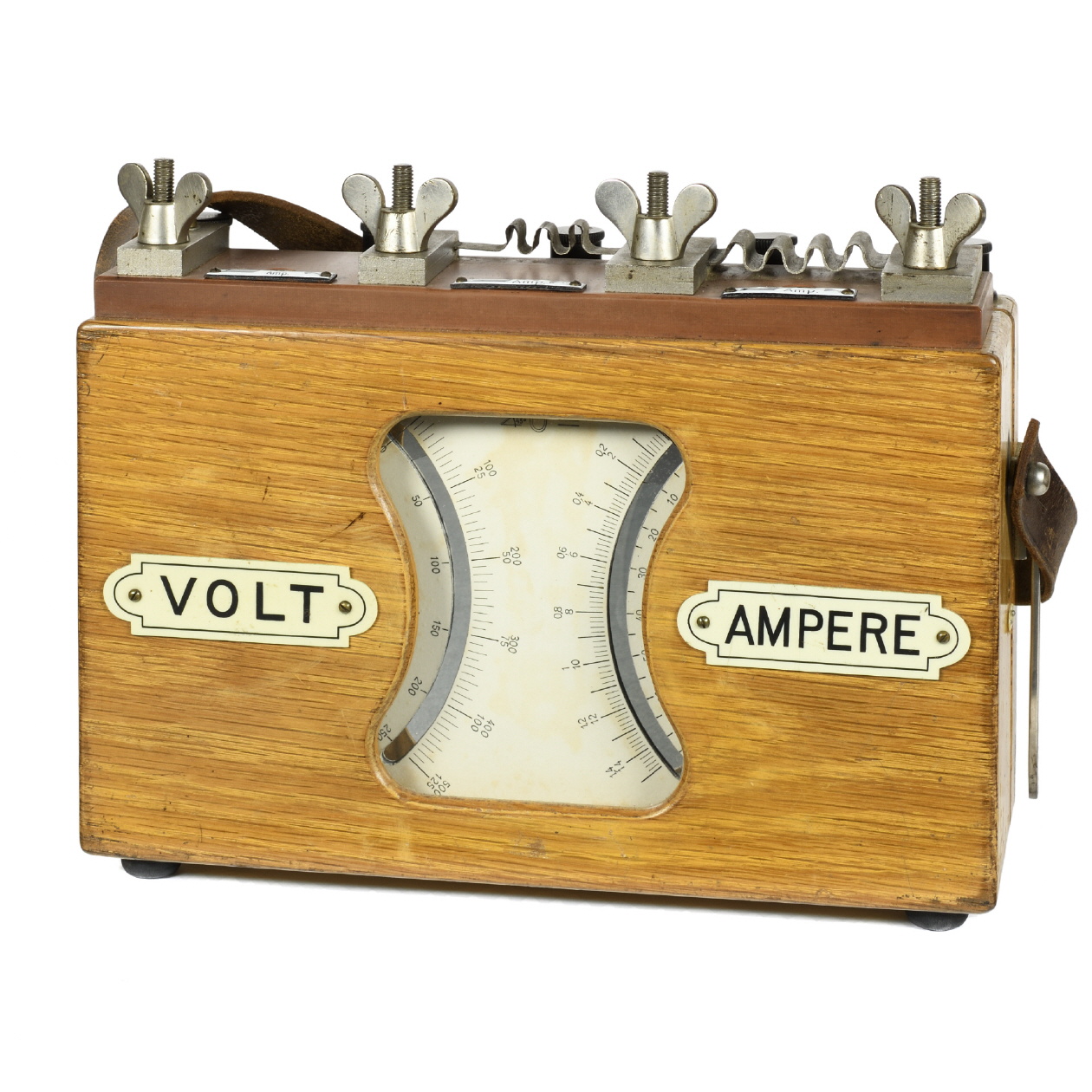

Beschreibung Das Mehrfachmessgerät ist als tragbares Gerät ausgeführt. Die beiden Messwerke sitzen in einem Holzgehäuse mit Lederriemen. Die Stromanschlüsse sind oben am Gerät als massive Schraubklemmen (Flügelmuttern) auf einer braunen Isolierstoff-Platte ausgeführt, die nicht direkt mit dem Messwerk verbunden sind. Über kleine Drahtbrücken müssen diese erst an die dahinterliegenden Schraubklemmen "A" angeschlossen werden, dazu finden sich an den äußeren Messing-Klötzen jeweils Schrauben zum Anschluss der Drähte. Die Spannungsanschlüsse liegen ebenfalls hinter den Stromklemmen. Über zwei Standfüße (rechts und links) kann das Gerät in einer 45° Neigung betrieben werden. Die Rückseite des Geräts besitzt eine gelochte Blechplatte zur Belüftung. Eine weitere konstruktive Besonderheit an dem Gerät ist, dass das Holzgehäuse aus zwei Teilen besteht - im vorderen Teil sitzen die Messgeräte, im hinteren Teil die Vor- und Nebenwiderstände. Die Nullpunktkorrektur der Messwerke befindet sich auf der rechten und linken Seite des Gerätes.
Referenz Elektrotechnische Messinstrumente/Schaltapparate Schaltanlagen für Hoch- und Niederspannung, Dr. Paul Meyer AG. Spezialfabrik, Berlin N 39; 1913; Seite 8B

Originalverpackung
Material Segeltuch, verstärkt durch Karton / Sperrholz
Abmessung (BTH) 270 ∙ 100 ∙ 215 mm
Masse 1,3 kg
Zustand 4 (--)
Beschriftung -
Beschreibung Tasche aus Segeltuch mit Trageriemen, mit Platz für ein Type APZ, einen Vor- und einen Nebenwiderstand.

Messbereiche
Stromart DC
Spannung 0 ... 125 / 250 V
Strom 0 ... 1,5 / 15 / 75 A

Gerätecharakteristik
Messwerk Drehspulmeßwerke; Gleichstrom; Gebrauchslage 45°; lineare Skala
Messerschneidanzeiger und Spiegelskala
Anzeigefehler keine Angaben

weitere Aufnahmen des Exponats ...
[00321] Tragbarer, kombinierter Präzisions-Spanungs- und Strommesser APZ, nur für Gleichstrom; Dr. Paul Meyer, Berlin; um 1910 [00321] Tragbarer, kombinierter Präzisions-Spanungs- und Strommesser APZ, nur für Gleichstrom; Dr. Paul Meyer, Berlin; um 1910 [00321] Tragbarer, kombinierter Präzisions-Spanungs- und Strommesser APZ, nur für Gleichstrom; Dr. Paul Meyer, Berlin; um 1910
