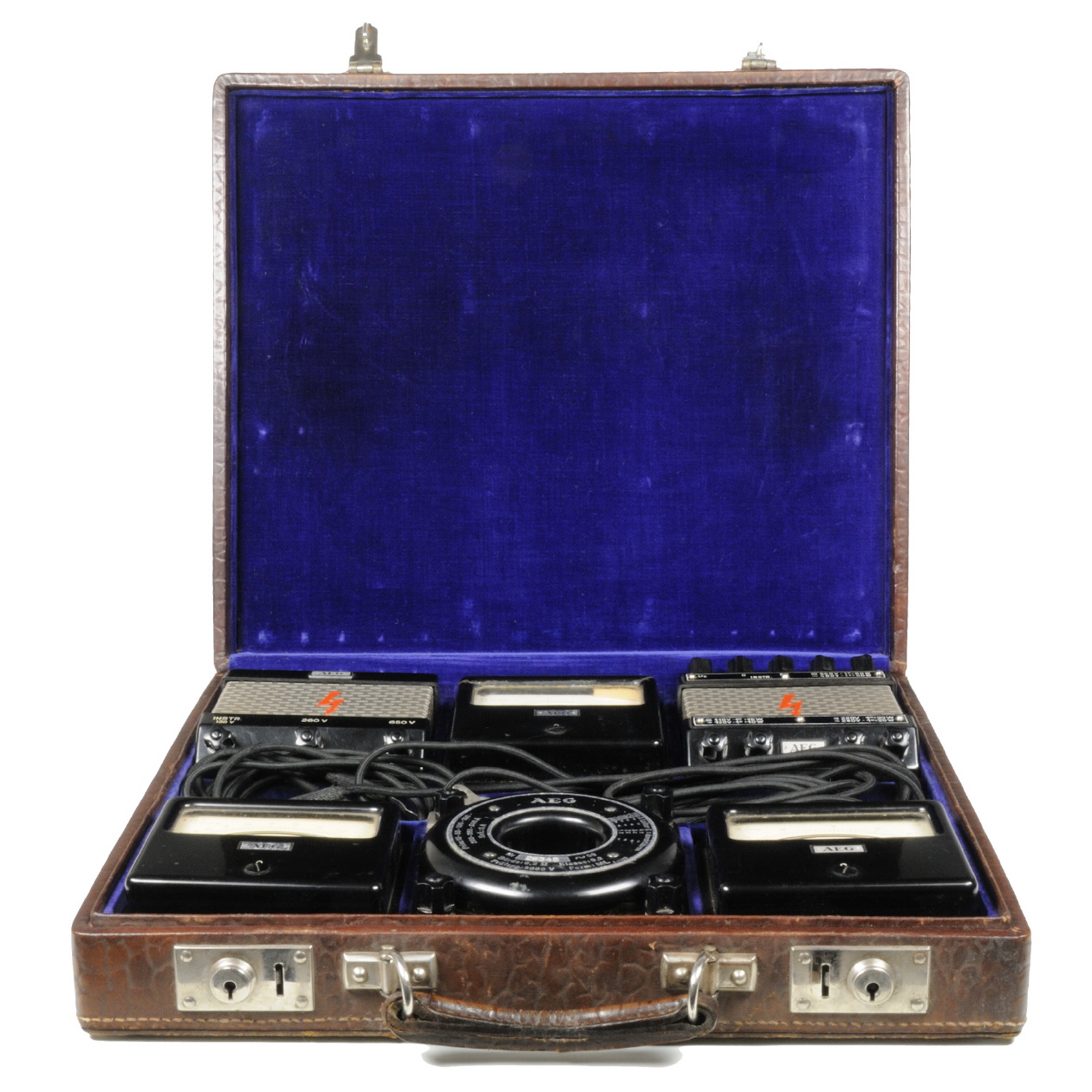

kleiner Präzisions-Meßkoffer

letzte Änderung	2012-08-19
Inventarnummer	00329
Bezeichnung	kleiner Präzisions-Meßkoffer
Hersteller	Allgemeine Elektricitäts-Gesellschaft
Datierung	1937 (Anhand der beiliegenden Beschreibung)
Kategorie	Messkoffer Strom, Spannung Leistung, Arbeit Messgeräte - Zubehör
Material	Pressstoff, Glas, Messing, Kupfer, Blech, Leder
Abmessungen	(BTH) 380 ∙ 330 ∙ 70 mm (mit Griff)
Masse	5.5 kg (inklusive Geräte) 2,1 kg (ohne Geräte)
Markierungen	Der Koffer selbst ist unbeschriftet. Die enthaltenen Messgeräte besitzen Seriennummern, die Datenblätter / Meßanweisungen liegen bei und datieren den Messkoffer auf Juni 1937 (Wattmeter) bzw. Oktober 1936 (Volt- und Amperemeter)
Zustand	Originalzustand, keine Siegel, vollständig (alle Geräte inklusive Kabel). Der Koffer hat außen für das Alter nur geringe Gebrauchsspuren und befindet sich in einem sehr guten Zustand - alleine die Schlüssel für die Schlösser fehlen, diese funktionieren aber. Im Inneren ist der Koffer mit violettem Samt ausgeschlagen, das die lange Zeit scheinbar unbeschadet überstanden hat - excellenter Zustand! Die Messgeräte befinden sich ebenfalls in einem wehr guten Zustand, nur das Amperemeter hat einen kleinen Riss im Gehäuse. Die beiliegenden Kabel sind optisch in gutem Zustand, die Isolierung ist allerdings hart und brüchig geworden, daher könne die Kabel nicht mehr verwendet werden.
Referenz	Ein ähnlicher Messkoffer von AEG, allerdings aus den 50er Jahren, befindet sich in der Messgeräte-Sammlung des Energie-Museums Berlin.

Messbereiche

Stromart	DC
Spannung	0 - 60 / 120 / 240 Volt
Strom	0-60 mV und 0-20 mA am Basisgerät; über beiliegende Shunts: 0 - 3 / 12 / 60 / 300 Ampere

Gerätecharakteristik

Eichdaten	keine Angaben
Anzeigefehler	± 0,5% vom Skalenendwert
Datenblatt	siehe Handbuch
Handbuch	AEG - Kleine Präzisions-Meßgeräte - Messanweisung AEG - Kleine Präzisions-Meßgeräte - Stromwandler AEG - Kleine Präzisions-Meßgeräte - Wattmeter
Schaltplan	nicht vorhanden

Anwendung

Auszug aus der Bedienungsanleitung:
Kleine tragbare Präzisions-Messgeräte als Strom- und Spannungsmesser für Wechselstrom haben Weicheisen-Messwerke. Die Messgenauigkeit liegt innerhalb der für Präzisions-Messgeräte der Klasse F geltenden Regeln des VDE, das heißt der Anzeigefehler ist bei Strommessern höchstens ±0,6%, bei Spannungsmessern höchstens ±0,5% vom Skalenendwert.
Kleine Präzisions-Messgeräte werden in waagerechter Lage geeicht. Die weit ausgedehnten, klaren Skalen gestatten sichere Ablesung der Messgrößen. Die Zeigereinstellung erfolgt nahezu schwingungsfrei. Unter den Anschlussklemmen sind Steckanschlüsse angebracht, die den Anschluss der Zuleitungen — insbesondere bei häufig wechselnden Schaltungen — in einfacher Weise gestatten. Bei Messungen über Wandler ist eine Sekundärklemme des Wandlers zu erden.

Voltmeter

Weicheisenmesswerk; Gleich- und Wechselspannung (30 ... 60 Hz); Klasse F; Ri: 4333 Ω; Skalennummer: 1778541
Messbereich: 0 ... 130 V (nicht-lineare Skala)
(BTH) 110 x 115 x 50 mm; 0,46 kg

[00329] kleiner Präzisions-Meßkoffer, Voltmeter; AEG; 1937.

Vorwiderstand

Seriennummer 1808231
Messbereich: 0 ... 260 / 650 V (nur für Voltmeter 130 V; Ri 4333 Ω geeignet)
(BTH) 110 x 115 x 50 mm; 0,32 kg

[00329] kleiner Präzisions-Meßkoffer, Vorwiderstand; AEG; 1937.

Amperemeter

Weicheisenmesswerk; Gleich- und Wechselspannung (30 ... 100 Hz); Klasse F; Skalennummer: 1793678
Messbereich: 0 ... 5 A (nicht-lineare Skala)
(BTH) 110 x 115 x 50 mm; 0,45 kg

[00329] kleiner Präzisions-Meßkoffer, Amperemeter; AEG; 1937.

Shunt

Seriennummer 26545; Klasse 0,2; Bürde: 0,2 Ω; Prüfspannung 3000 V; Form ML
Messbereich: 0 ... 15 / 50 / 100 / 150 / 200 / 300 / 600 A (nur für Amperemeter 5 A geeignet)
(BTH) 110 x 115 x 50 mm; 1,06 kg

[00329] kleiner Präzisions-Meßkoffer, Shunt; AEG; 1937.

Wattmeter

Elektrodynamisches Messwerk; Gleich- und Wechselspannung (50 Hz); Klasse F; Skalennummer: 1795897
Messbereich: 120 V / 5 A: 1° ~ 10 W; 60 V / 5 A: 1° ~ 5 W (nicht-lineare Skala)
Ri: 60 V ~ 3000 Ω; 120 V ~ 6000 Ω
(BTH) 110 x 115 x 50 mm; 0,5 kg

[00329] kleiner Präzisions-Meßkoffer, Wattmeter; AEG; 1937.

Vorschaltgerät

Seriennummer 1808167
Messbereich Drehstrom: 110 V: 1° ~ 15 W; 220 V: 1° ~ 30 W; 440 V: 1° ~ 60 W (nur für Wattmeter 5 A / 120 V = 6000 Ω geeignet)
Messbereich Wechselstrom: 120 V: 1° ~ 10 W; 240 V: 1° ~ 20 W; 480 V: 1° ~ 40 W (nur für Wattmeter 5 A / 120 V = 6000 Ω geeignet)
(BTH) 110 x 115 x 50 mm; 0,37 kg

[00329] kleiner Präzisions-Meßkoffer, Vor- und Nullpunktwiderstand; AEG; 1937.
