Doseninstrument
|
|
|
|
|
|
letzte Änderung |
2013-02-23 |
|
Inventarnummer |
00221 |
|
Bezeichnung |
Volt-Amperemeter in Dosenform |
|
Hersteller |
Siemens & Halske |
|
Datierung |
ca. 1910 |
|
Kategorie |
Mehrfachmeßgeräte |
|
Material |
Messing, Glas, Preßstoff, Holz, Schiefer, Papier, Kupfer, Eisen |
|
Abmessungen |
Ø 97 mm; ↨ 53 mm (Dosenmessgerät)
Ø 175 mm; ↨ 85 mm (Gesamtsystem mit Sockel und Klemmen) |
|
Masse |
1,3 kg |
|
Zustand |
2A |
|
Markierungen |
Auf Messingsockel graviert: 99686; |
|
Beschreibung |

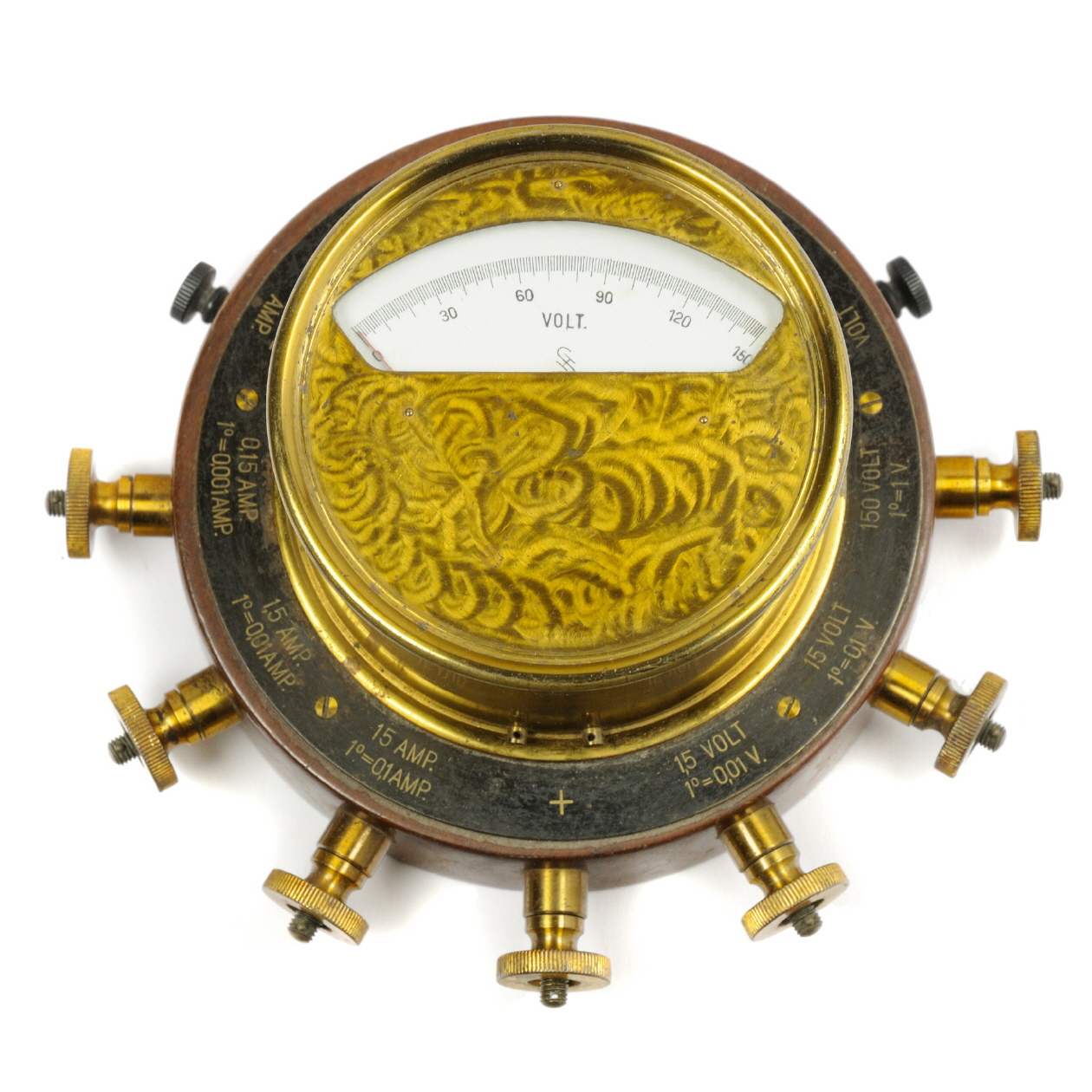

Äußerlich ist das Instrument durch seine Dosenform mit Messingkappe gekennzeichnet. Die Anschlussklemmen sind im Halbkreis am Sockel des Instruments angeordnet, die gemeinsame + Klemme befindet sich mittig, vorne. Die Skala des Instruments ist vollkommen proportional geteilt.
Das Drehspulmeßwerk ist - mit Ausnahme von Magnet, Spule und Feder, ist vollständig aus Messing gefertigt. Der Gerätesockel besteht aus poliertem Holz. Der Boden des Gerät besteht aus einer dünnen Schieferplatte. |
|
Referenz |
Messinstrumente für Laboratorium und Montage, Preisliste 56 VII. Teil; Siemens & Halske; 1912 (Seite 4) |
|
|
|
Messbereiche
|
|
Stromart |
DC |
|
Spannung |
0 ... 1,5 / 15 / 150 V |
|
Strom |
0 ... 0,15 / 1,5 / 15 A |
|
|
|
Gerätecharakteristik
|
|
Messwerk |
Drehspul-System in Permanent-Magnet |
|
Messgenauigkeit |
unbekannt |
|
weitere technische Daten |
|
|
Datenblatt |
siehe Katalog/Preisliste |
|
Handbuch |
nicht vorhanden |
|
Schaltplan |
nicht vorhanden |
|
|
|
weitere Ausführungen
|
Im o.g. Katalog von 1912 werden folgende weitere Messbereiche in dieser Bauform angeboten:
a) Amperemeter für 0,025 / 0,050 / 0,500 / 5 / 10 Ampere
b) Voltmeter für 3 / 150 Volt
c) Kombinierte Volt-Amperemeter für 0,03; 0,3; 3 A / 3; 30; 150 Volt bzw. 0,03; 0,3; 3 A / 3; 30; 300 Volt
|
|
|
weitere Aufnahmen des Exponats ...
|
|
|
|
