10-Ohm-Präzisionsinstrument
|
| Inventarnummer | 00152 |
| Bezeichnung |
Präzisions-Strom- und Spannungsmesser (10-Ohm-Präzisions-Instrument) |
| Hersteller | VEB Gerätewerk Karl-Marx-Stadt |
| Datierung | ca. 1960 |
| Kategorie | passive Messgeräte Strom und Spannung Mehrfachmeßgeräte |
| Material | Preßstoff, Messing, Glas |
| Abmessungen | (BTH) 190 ∙ 230 ∙ 120 mm |
| Masse | 3,1 kg |
| Zustand | 3 |
| Markierungen | Skalennummer: 771551 |
| Beschreibung | Der Präzisions-Strom- und Spannungsmesser ist für Messungen hoher Genauigkeit bestimmt. Er wird für Präzisions-Strom- und Spannungsmessungen, wie Abnahmemessungen, Eichung von Meßinstrumenten, Zählern und Relais oder Wirkungsgradbestimmung an Maschinen benutzt. |
| Referenz | - Datenblatt (siehe weiter unten) |
Messbereiche
| Stromart | Gleichstrom |
| Spannung |
für Strommessungen 45 mV bei 10 Ω Eingangswiderstand für Spannungsmessungen 3 V bei 1000 Ω EIngangswiderstand Über den Messbereichschaltkasten können die Meßbereiche 0,15, 0,6, 3, 6, 30, 150, 300, 600 V ausgewählt werden. Über Nebenwiderstände können folgende Meßbereiche für Strommessungen gewählt werden: 15 - 30 - 60 mA 150 - 300 - 600 mA 1,5 - 3 - 6 A 15 - 30 A |
Gerätecharakteristik
| Messwerk | Drehspulmesswerk |
| Messgenauigkeit |
± 0,5 % bei Bestell-Nr. 171001 ± 0,2 % bei Bestell-Nr. 171002 |
| weitere Angaben | - |
| Datenblatt | Druckblatt-Nr. Mg 26a (1958) |
| Handbuch | - |
| Schaltplan | - |
weitere Aufnahmen des Exponats ...

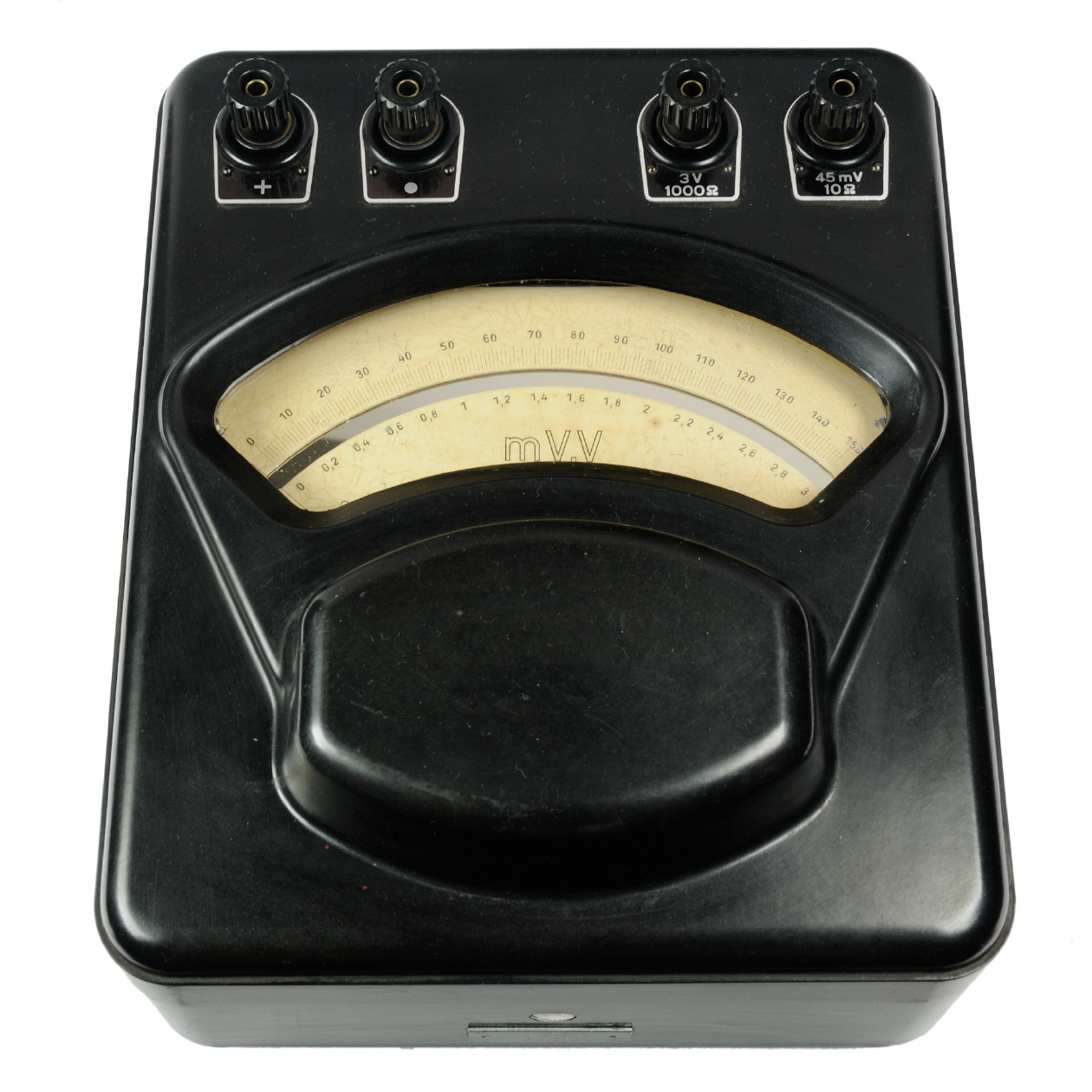

![[00152] 10-Ohm-Instrument zur Strom- und Spannungsmessung hoher Genauigkeit; VEB Karl-Marx-Stadt (vorm. Siemens & Halske); ca. 1960](../../../images/00152_d_chg_zehnohm_gesamttable25.jpg) |
![[00152] 10-Ohm-Instrument zur Strom- und Spannungsmessung hoher Genauigkeit; VEB Karl-Marx-Stadt (vorm. Siemens & Halske); ca. 1960](../../../images/00152_d_chg_zehnohm_gesamt-seitetable25.jpg) |
![[00152] 10-Ohm-Instrument zur Strom- und Spannungsmessung hoher Genauigkeit; VEB Karl-Marx-Stadt (vorm. Siemens & Halske); ca. 1960](../../../images/00152_d_chg_zehnohm_seitetable25.jpg) |
Verwandte Geräte und Zubehör
![[00152] Meßbereichsschaltkasten zum 10-Ohm-Präzisionsinstrument; VEB Karl-Marx-Stadt; 1958](../../../images/00152_d_chg_zehnohm-vorwiderstandtable25.jpg) |
Änderungen
| 2013-07-07 | Erstellung |
| 2022-08-04 | Datenblatt ergänzt |
