Meßbrücke Form Z

letzte Änderung	2012-05-24
Inventarnummer	00057
Bezeichnung	Meßbrücke in Wheatstoneschaltung
Hersteller	Sowjetische Staatliche Aktiengesellschaft “Totschmasch”siehe Gerätewerk Karl-Marx-Stadt
Datierung	ca. 1946
Kategorie	Widerstand
Material	Pressstoff, Blech
Abmessungen	23 cm x 11,5 cm x 6 cm
Masse	1 kg

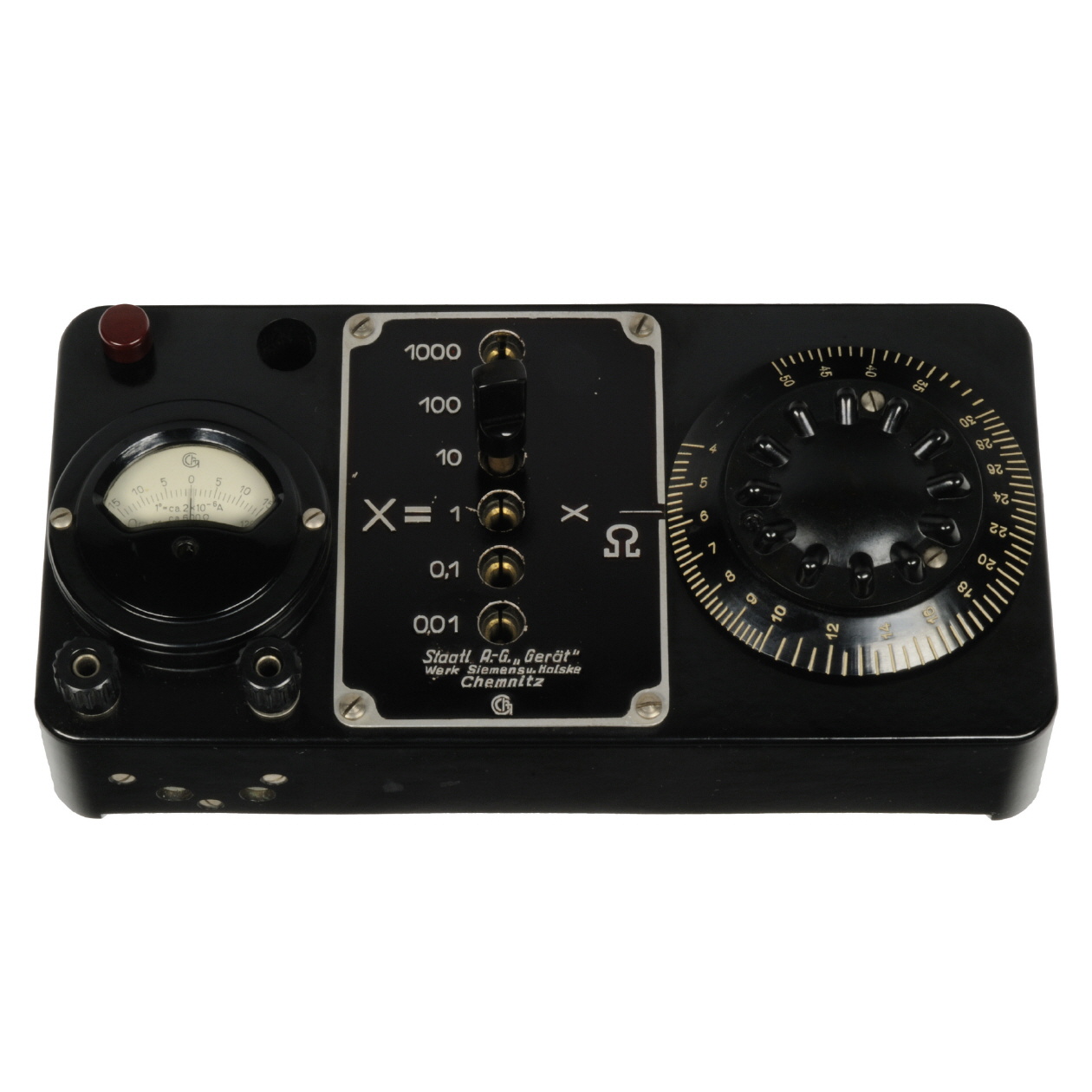

Markierungen	Auf der Vorderseite "Staatl. A.-G. 'Gerät' Werk Siemens&Halske Chemnitz", inkl. Logo; Typenschild auf der Rückseite. Das Exponat wurde unmittelbar nach dem Krieg zwischen 1945 und 1946 gebaut, die Herstellerbezeichnung war nur in dieser kurzen Zeitspanne üblich.
Zustand	Originalzustand, die Oberfläche hat geringe Gebrauchsspuren. Technisch ungeprüft.
Referenz	keine bekannt

Messbereiche

Stromart	DC
Widerstand	0,04 - 50.000 Ohm (unterteilt in 6 Bereiche) 0,04 - 0,5 Ohm 0,4 - 5 Ohm 4 - 50 Ohm 40 - 500 Ohm 400 - 5.000 Ohm 4.000 - 50.000 Ohm

Messgenauigkeit	keine Angaben
Anzeigefehler	keine Angaben
weitere technische Daten	interne Batterie bzw. externe 60V Anoden-Batterie
Datenblatt	nicht vorhanden
Handbuch	VEB Karl-Marx-Stadt - Meßbrücke Form Z
Schaltplan	nicht vorhanden
