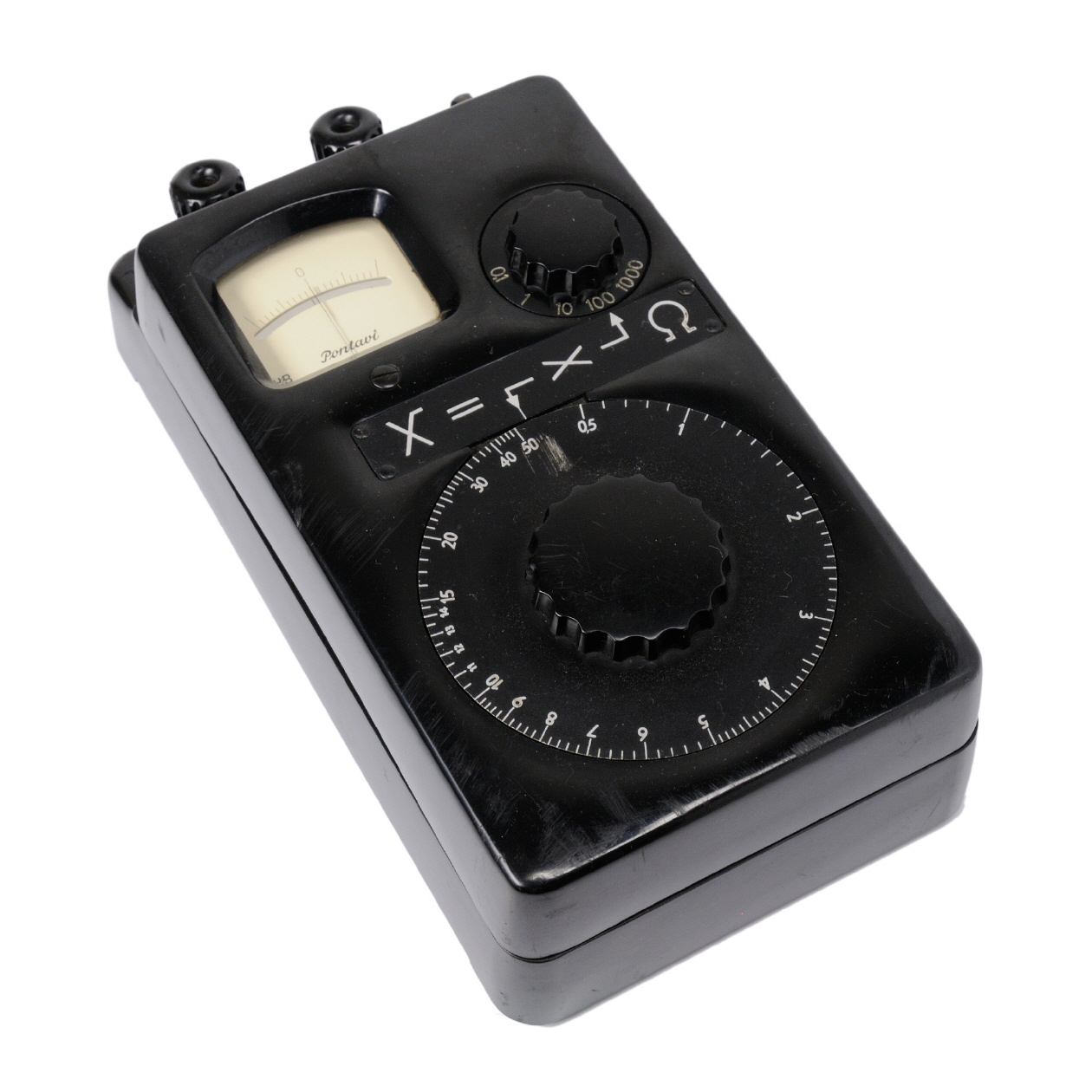

Pontavi-Wheatstone (1938)

letzte Änderung	2013-01-13
Inventarnummer	00211
Bezeichnung	Pontavi-Wheatstone
Hersteller	Hartmann & Braun
Datierung	1938
Kategorie	Wheatstone Messbrücke
Material	Pressstoff
Abmessungen	11 cm x 20 cm x 6,5 cm
Masse	1,2 kg
Markierungen	Skalennummer 1423144
Zustand	Originalzustand, vollständig. Die Oberfläche hat deutliche Gebrauchsspuren (Kratzer). Technisch ungeprüft.
Referenz	Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234211

Messbereiche

Stromart	DC
Widerstand	0,05 - 50.000 Ω (unterteilt in 5 Bereiche)

Gerätecharakteristik

Messgenauigkeit	im Mittel ± 0,5% im größten Messbereich ± 2%
Anzeigefehler	keine Angaben
weitere technische Daten	Spannungsversorgung: 4,5 V Batterie
Datenblatt	nicht vorhanden
Handbuch	H&B Pontavi Wheatstone (1949) Handbuch
Schaltplan	nicht vorhanden

Anwendung

Das Gerät dient in der Hauptsache zur Messung von Widerständen innerhalb des angegebenen Messbereichs, z.B. Erdleitungswiderstände. Außerdem können auch Widerstände von flüssigen Leitern ermittelt werden.

Bemerkung

Das Gerät ist als Wheatstone'sche Brücke geschaltet. Es ist darauf zu achten, dass die Spannung der Batterie nicht mehr als 20% vom Nennwert absinkt.
Beim Messen von Widerständen flüssiger Leiter muß der zugehörige "Pontavi Summer" benutzt werden, um Polarisationserscheinungen zu vermeiden. Bei Benutzung des Summers bleibt der Taster "G" offen.

Weitere Aufnahmen des Exponats
