einfache Kohlrausch Brücke

letzte Änderung	2012-08-22
Inventarnummer	00370
Bezeichnung	einfache Kohlrausch Brücke
Hersteller	unbekannter Hersteller; baugleiche Geräte wurden von Hartmann & Braun um 1894 hergestellt.
Datierung	um 1894
Kategorie	Messbrücken
Material	Holz, Messing, Ebonit, Manganin
Abmessungen	(BTH) 310 x 150 x 75 mm
Masse	1,5 kg
Zustand	2
Markierungen	Das Exponat hat keine erkennbaren Markierungen.
Beschreibung	Die einzelnen Bauteile der Messbrücke sind auf einer Mahagoni-Platte befestigt. Die Vergleichswiderstände mit den Werten 1, 10, 100 und 1000 Ω sind unter einer abnehmbaren Holzabdeckung untergebracht. Die Beschaltung dieser Widerstände erfolgt über Stöpselkontakte, die auf einer Hartgummiplatte angebracht sind. Das Gerät entspricht in Aufbau und Größe der Katalog-Nummer 391a von Hartmann & Braun. Das Gerät selbst besitzt aber keinerlei Markierungen.
Referenz	Complete Catalogue of Electrical Measuring and Test Instruments, 1894 - Seite 61

Anmerkungen

Die einfache Kohlrausch Brücke ist vom Aufbau her identisch wie die Universal-Brücke Nr. 391, mit Ausnahme der Induktionsspule, die hier fehlt. Die Meßbrücke ist daher nur zur Widerstandsmessung im Bereich von 0,1 bis 10.000 Ω von festen Körpern geeignet.

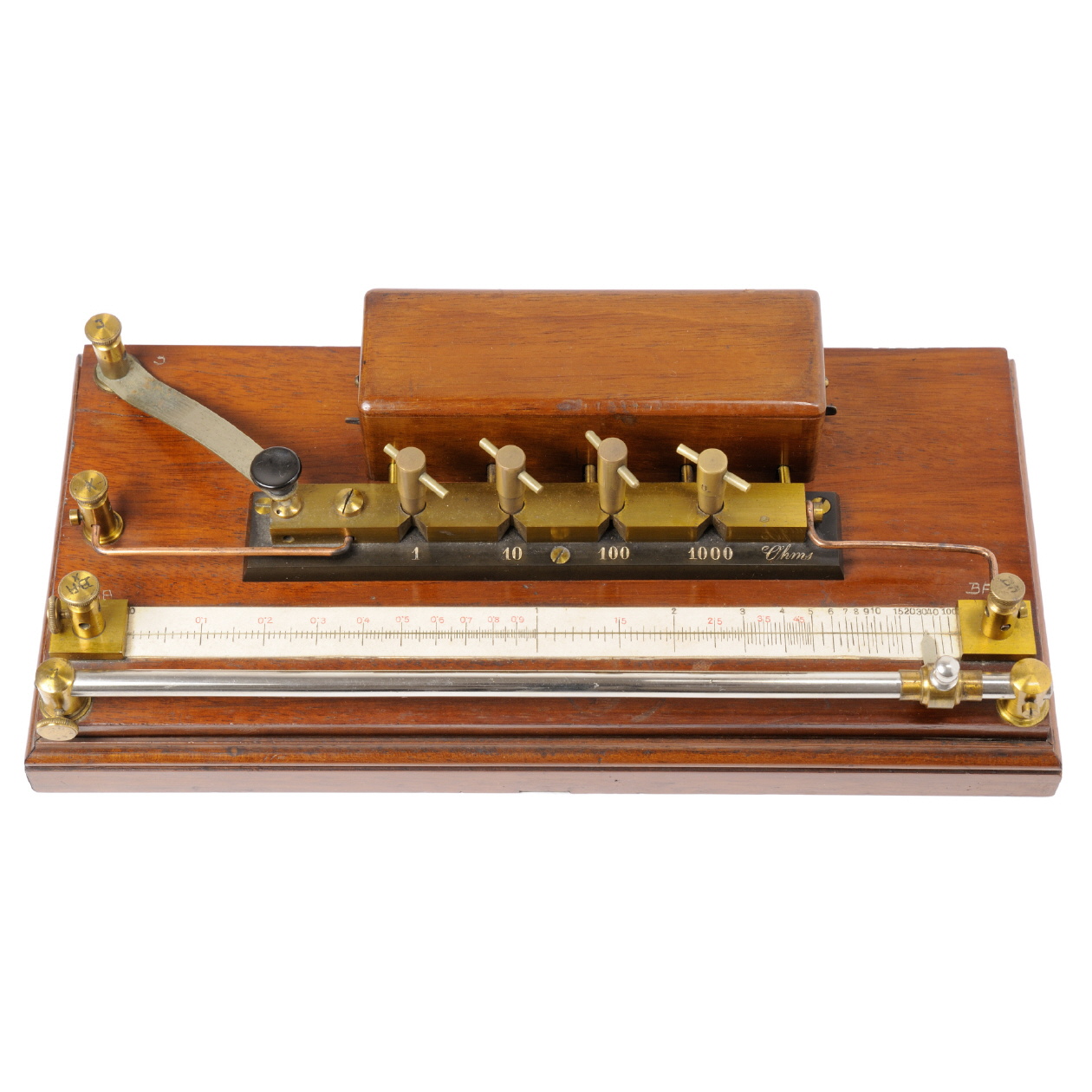

[00370] einfache Kohlrausch Brücke, vermutlich Hartmann & Braun, um 1894

Anwendung

Der unbekannte Widerstand X wird mit den Schraubklemmen D und E, die Batterie (2-3 Zellen) mit den Schraubklemmen A und B verbunden. Das Galvanometer G wird an den Schraubklemmen F und E1 angeschlossen. Über den Schieberegler J wird die Messbrücke abgeglichen, bis das Galvanometer im Null-Punkt steht und bei Betätigen der Taste A keinen Ausschlag zeigt. Von den vier vorhandenen Vergleichswiderständen 1, 10, 100, 100 Ω wird der Widerstand ausgewählt, der dem zu messenden am nächsten kommt. Der Zeiger J sollte, wenn das Galvanometer im Null-Punkt ist, möglichst in der Mitte der Skala steht. Der abgelesene Wert des Zeigers J muss dann noch mit dem ausgewählten Vergleichswiderstand multipliziert werden.
