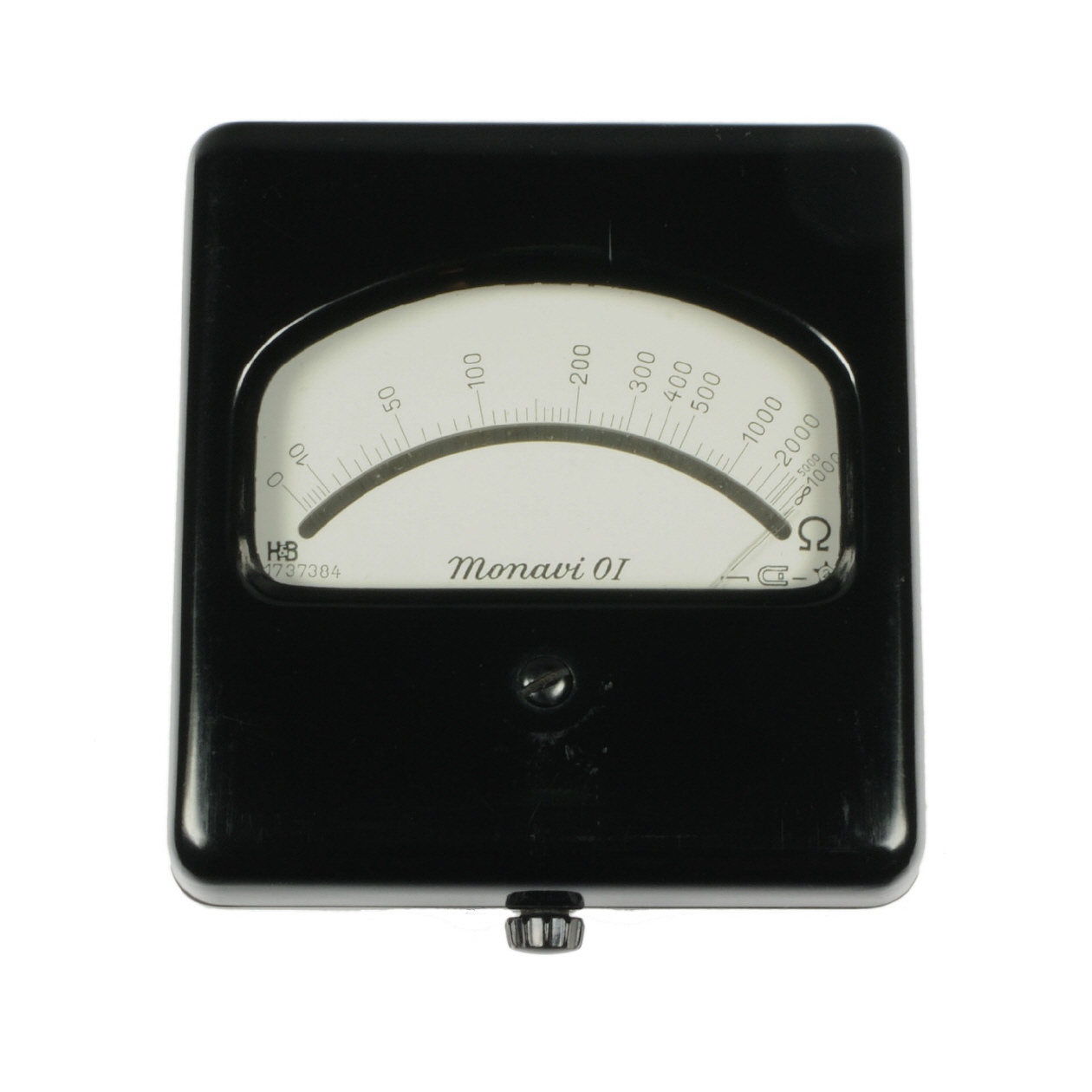

Monavi O1
|
| letzte Änderung | 2013-01-13 |
| Inventarnummer | 00210 |
| Bezeichnung | Monavi O1 |
| Hersteller | Hartmann & Braun |
| Datierung | 1940 |
| Kategorie | Ohmmeter |
| Material | Pressstoff, Glas |
| Abmessungen | (BTH) 90 x 100 x 40 mm |
| Masse | 0,4 kg |
| Zustand | 1A (Originalsiegel) |
| Markierungen |
Skalennummer: 1737384; Auf der Unterseite ist die Nummer 429440 handschriftlich angebracht. |
| Beschreibung | (siehe Handbuch) |
| Referenz | Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234201 |
Messbereiche
| Widerstand | 1 - 10.000 Ohm |
Gerätecharakteristik
| Messgenauigkeit | ± 3% |
| Anzeigefehler | ± 3% |
| weitere technische Daten |
Kurzschlussstrom: 10 mA Spannungsversorgung: 1,5 V Batterie |
| Datenblatt | nicht vorhanden |
| Handbuch | H&B Monavi O1, O2, L (1953) Handbuch |
| Schaltplan | nicht vorhanden |
Anmerkungen
Das Gerät dient zur Messung von Widerständen innerhalb des angegebenen Messbereiches.
Bemerkungen
Die Prüfung der Batteriespannung erfolgt bei kurzgeschlossenem Gerät. Die Nullstellung wird durch verdrehen der Rändelschraube (magnetischer Nebenschluß) eingestellt. Hierdurch können Spannungsschwankungen der Batterie von +5% bis -15% kompensiert werden.
