Wheatstone-Kirchhoff Messbrücke

letzte Änderung	2013-06-17
Inventarnummer	00395
Bezeichnung	Messbrücke
Hersteller	Woodhouse and Rawson
Datierung	1885 - 1893
Kategorie	passive Messgeräte Widerstand kleine Messbrücken
Material	Mahagoni, Ebonit, Messing, Kupfer
Abmessungen	Ø 140 mm, ↨ 80 mm
Masse	0,8 kg
Zustand	1
Markierungen	"THE WOODHOUSE & RAWSON ELEC. MFG. CO. LD." "MAKERS LONDON" "DAVIES & MOYNIHAN'S PATENT"

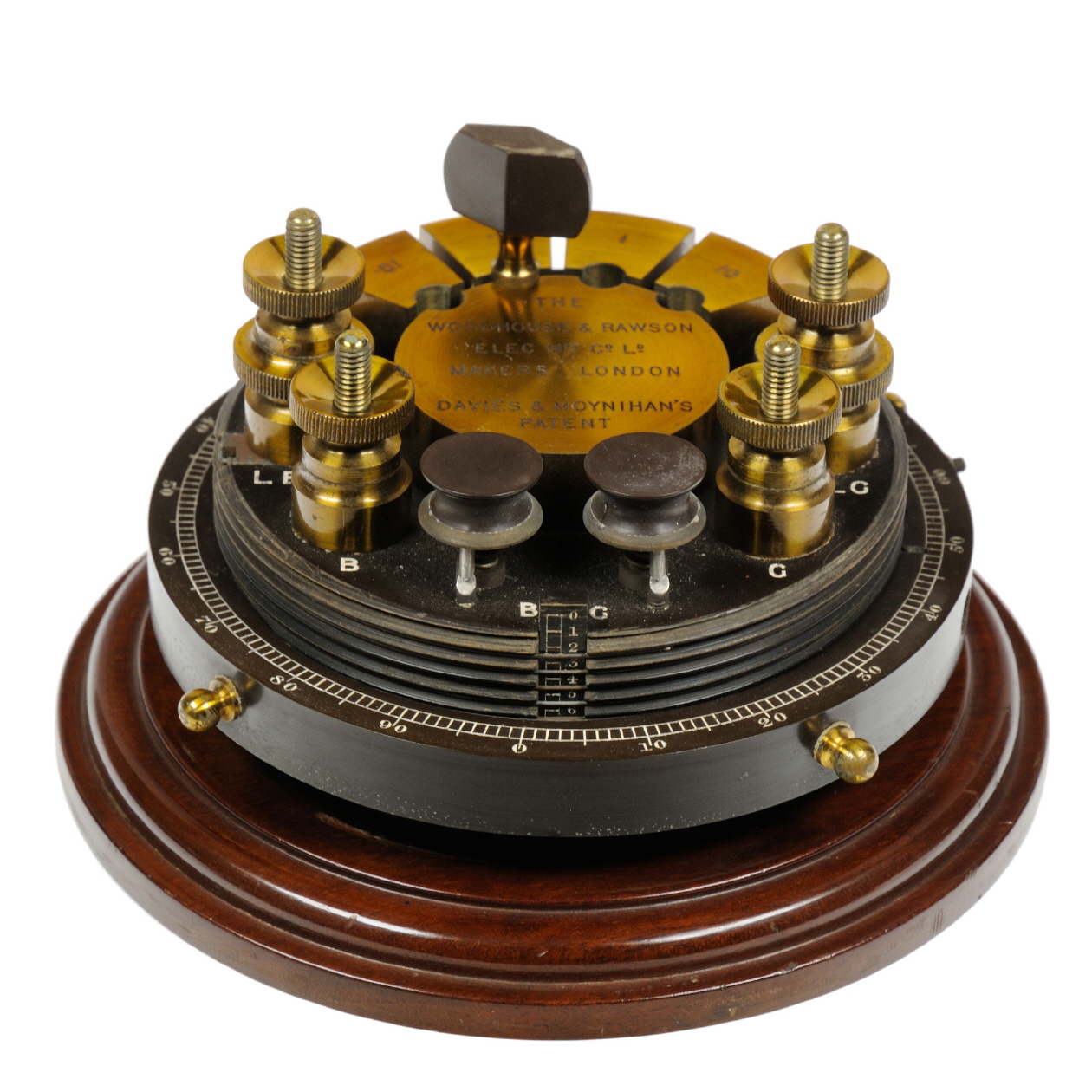

Beschreibung	Die Messbrücke besteht im Kern aus einem Schleifdraht, der um einen zentralen Zylinder aus Ebonit spiralförmig gewickelt ist (Außengewinde). Parallel zu diesem Draht befindet sich ein weiterer Draht. Der Schleifkontakt ist als Eboint-Ring mit Innengewinde ausgeführt, der über dem Schleifdraht bewegt werden kann. Der Kontakt auf der Innenseite des Rings verbindet die beiden Drähte, die aus unterschiedlichen Materialien bestehen (ein Draht kupferfarben, der andere silbrig). Auf der Oberseite des Ebonit-Zylinders finden sich zwei Taster "B" und "G", zwei Messing-Kontaktpaare "G" - "LG" und "B" - "LB". Zusätzlich sind noch Stöpselwiderstände in der Aufteilung 0,01, 0,1, 1, 10 vorhanden. Die gesamte Mechanik sitzt auf einem Sockel aus Mahagoni.
Referenz	-

Originalverpackung

Abmessung	(BTH) 300 ∙ 165 ∙ 120 mm
Masse	2 kg
Beschriftung	-
Zustand	2
Beschreibung	Mahagonikästchen mit Messing-Griff und aufklappbarer Frontabdeckung. Im Inneren finden die Messbrücke, das Nadelgalvanometer und zwei Stromklemmen Platz, letztere können in Haltevorrichtungen an der Innenseite der Frontklappe gesteckt werden. Für die Geräte sind Führungen vorhanden und mit Samt gepolsterte Leisten.
