Elektrodynamisches Messwerk

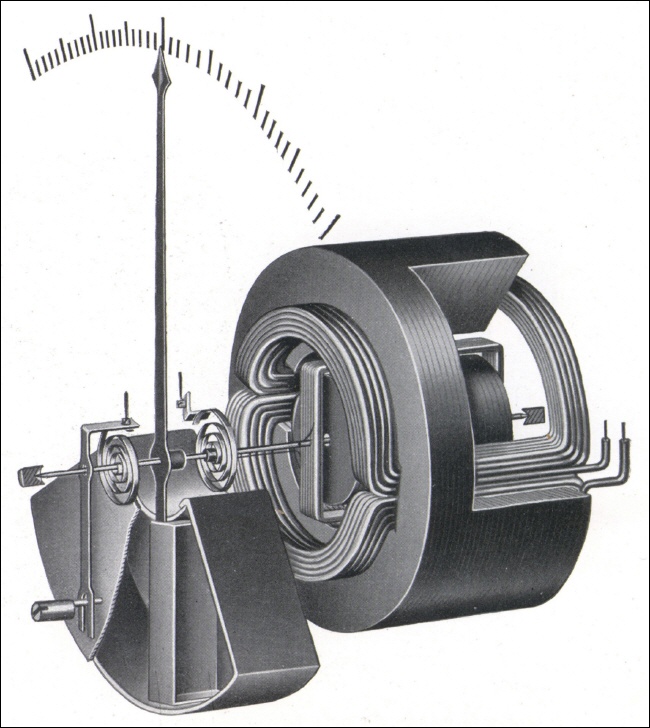

Bei dem eisengeschlossenen elektrodynamischen Messwerk ist die feste Spule in einem geschlossenen lamellierten Eisenring eingebaut. Dadurch wird eine stärkere Einstellkraft des Zeigers bewirkt, außerdem schützt der Eisenschluss vor störendem Einfluss fremder Felder. Geräte mit diesem Messwerk sind insbesondere für Leistungsmessungen in Wechsel- und Drehstrom geeignet. Durch Kupplung der Zeigerachsen sind diese Messwerke auch für Zwei-, Drei-, Vier- und Sechsfach-Leistungsmessungen zu benutzen.
Bei eisengeschlossenen Messwerken für Gleichstrom-Leistungsmessungen wird im Gegensatz zu den anderen elektrodynamischen Messwerken wegen der Remanenz des Eisens das Spannungsfeld fest und das Stromfeld beweglich angeordnet.
Quelle: Hartmann & Braun (Hrsg.), Meßwerkbilder der elektrischen Meßgeräte, Frankfurt/Main, 1934 S.8
