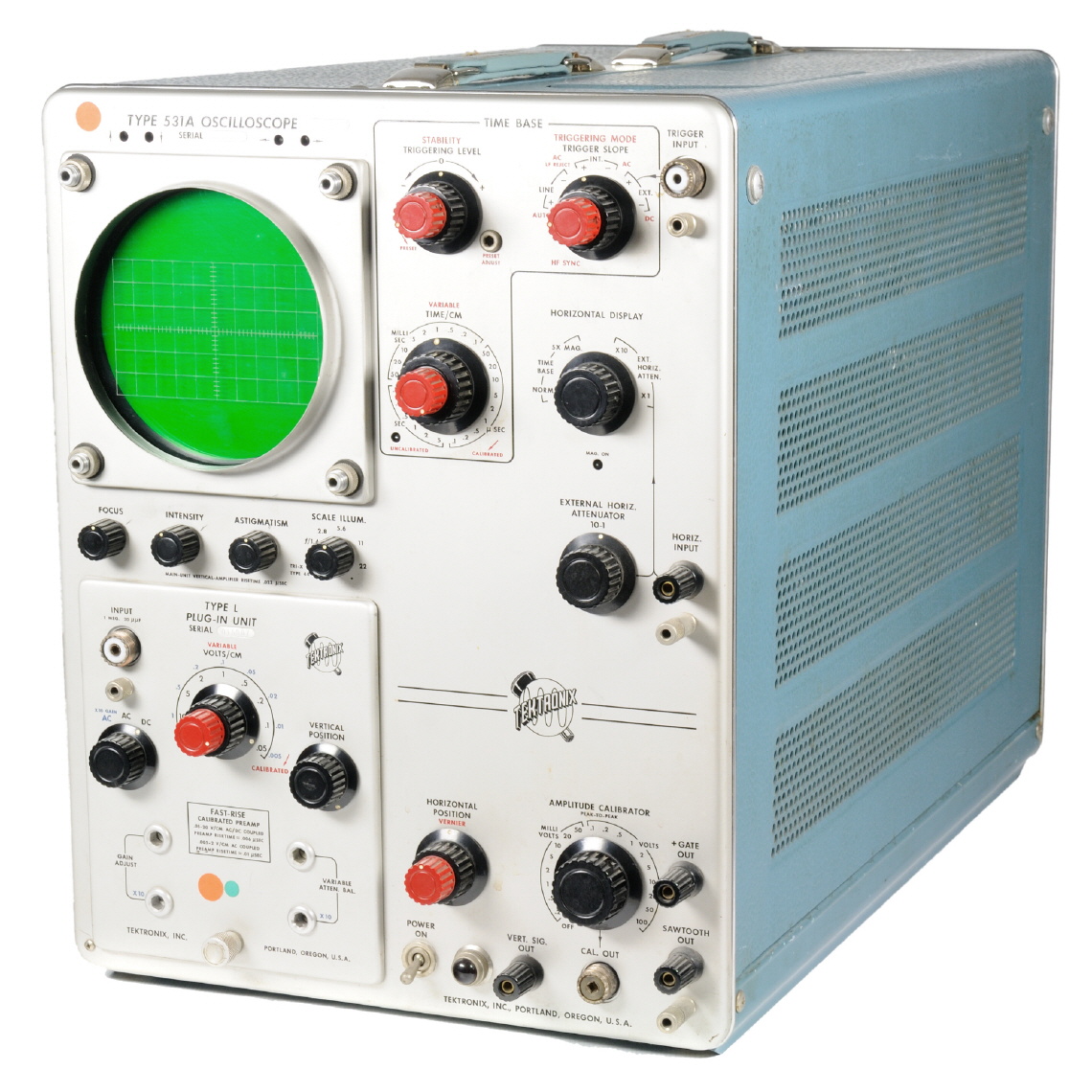

531A


Inventarnummer 00477
Bezeichnung 531A mit Einschub Type L
Hersteller Tektronix Inc.
Datierung 1959
Material Stahlblechgehäuse
Abmessungen (BTH) 330 ∙ 610 ∙ 420 mm
Masse ca. 30 kg
Zustand 2
Markierungen Seriennummer Basisgerät: 25050
Seriennummer Einschub "L": 15907
Beschreibung Der Oszillograf Typ 531A ist ein universelles Gerät, das sich speziell für die Verwendung in Laboratorien eignet. Für das vertikale Ablenksystem werden Vorverstärker-Einschübe verwendet, wodurch das Gerät für viele spezielle Anwendungen, unter anderem Breitband, Zweispur, Kleinsignal, Differenzverstärkung, maximale Frequenzwiedergabe und Anstiegszeit sowie Prüfung der Anstiegszeit von Transistoren verwendet werden kann.
Schrifttum - Tektronix 531A Kurzbeschreibung (de) [12.765 KB]
- Tektronix 531/541 Manual (PDF)
- Tektronix 531 Factory Calibration Procedure (PDF)
- Tektronix 531A Factory Calibration Procedure (PDF)

Gerätecharakteristik

Netzanschluß 105 ... 125 / 210 ... 250 V, 50 ... 60 Hz, max 500 W
Bestückung Röhren:
2 x 12BY7A
15 x 6DJ8
2 x 6197
2 x 6CL6
3 x 12AU7
6 x 6AU6
1 x 12BY7
1 x 6AL5
1 x 6AU5
5 x 6542
1 x 5651
2 x 12AX7
2 x 6080
4 x 12B4

Halbleiter:
16 x 1N1566
1 x T533P2

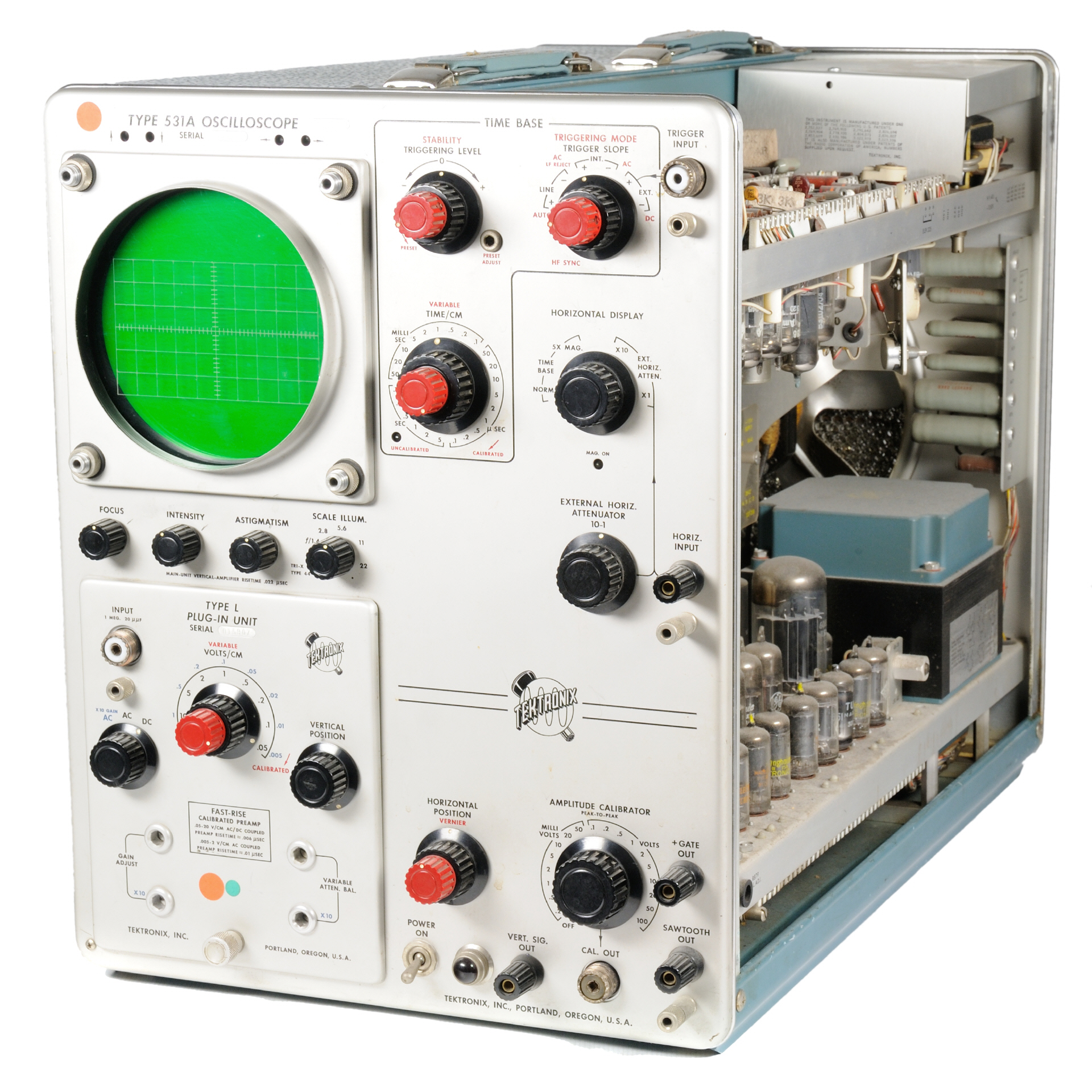

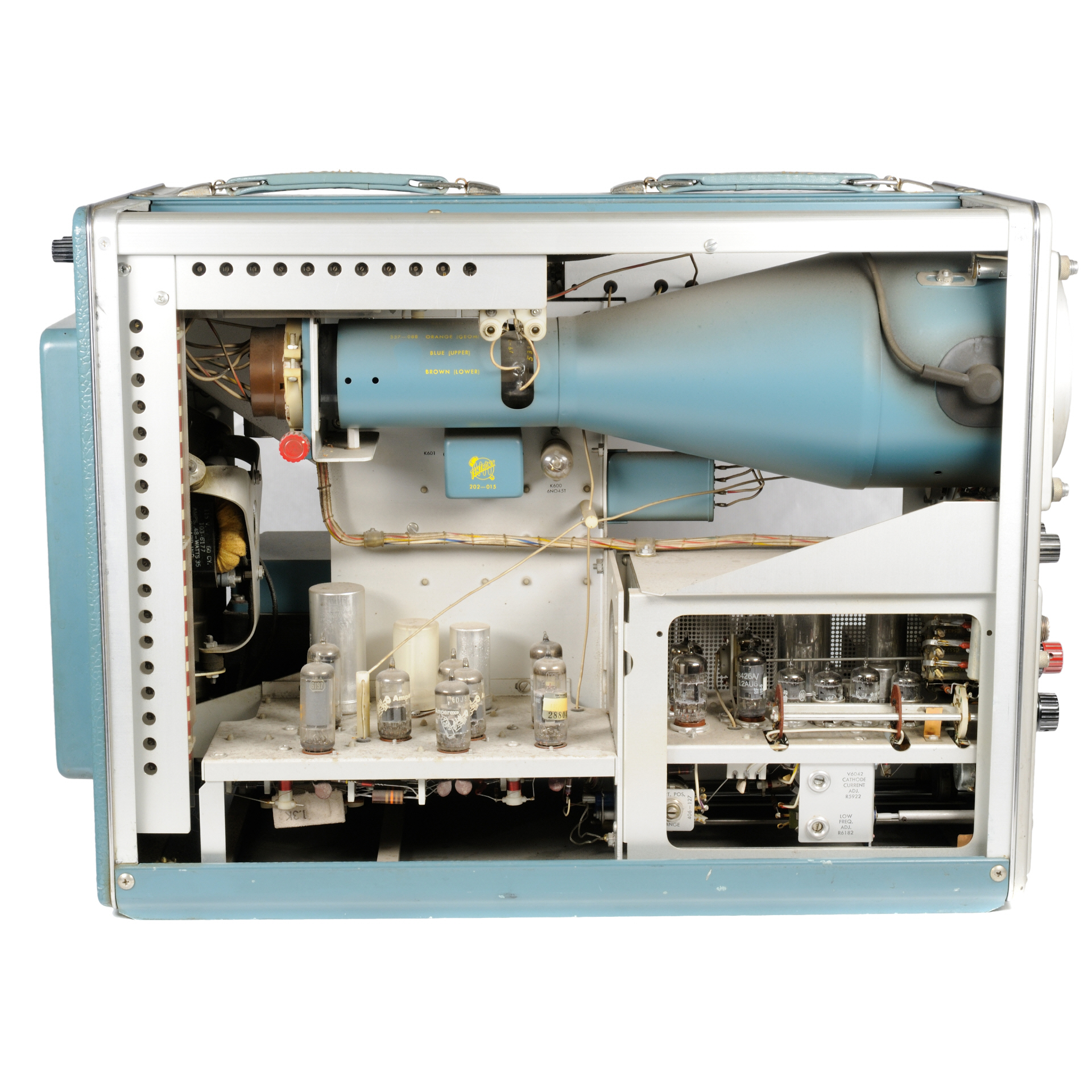

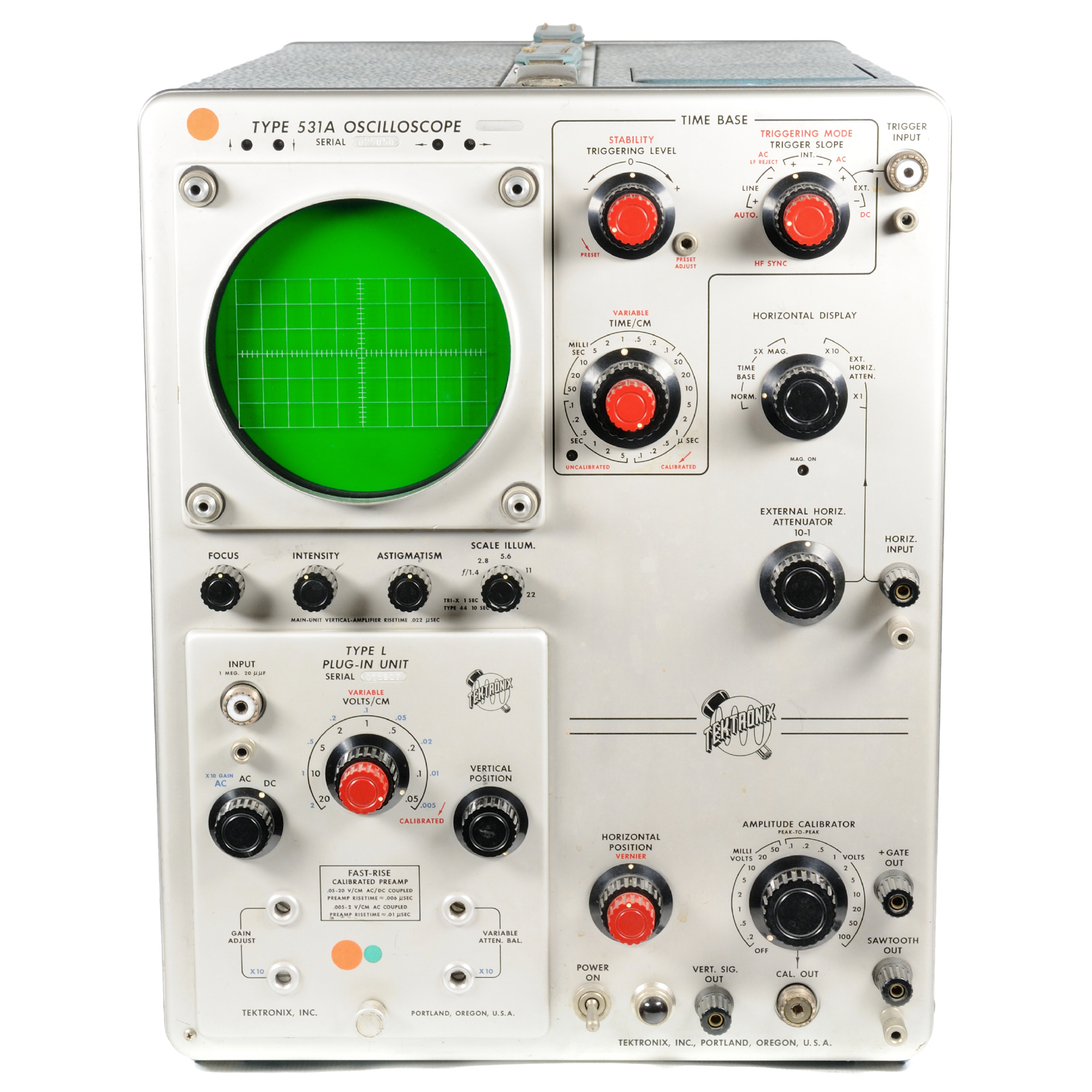

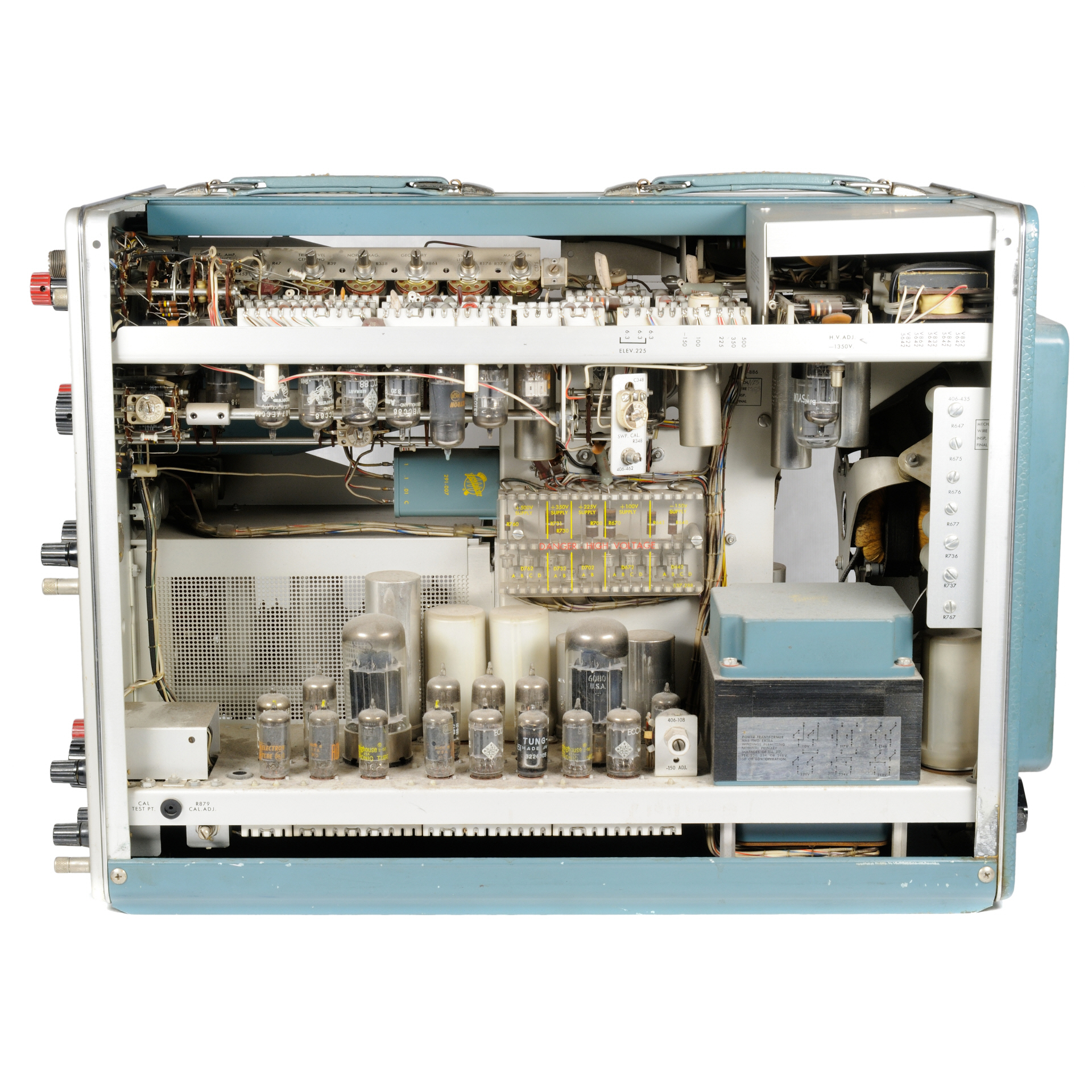

weitere Aufnahmen des Exponats ...

[00477] Oszilloskop 531A mit Einschub Type L ; Tektronix; 1959 [00477] Oszilloskop 531A mit Einschub Type L ; Tektronix; 1959 [00477] Oszilloskop 531A mit Einschub Type L ; Tektronix; 1959 [00477] Oszilloskop 531A mit Einschub Type L ; Tektronix; 1959

Vorverstärker-Einschübe

Einschub   Kurzbeschreibung, technische Eckdaten
Typ A Breitband; Gleichspannungskopplung

Ablenkfaktor: 0,05 V/cm ... 20 V/cm
Frequenzbereich: 0 ... 14 MHz
Anstiegszeit: 18 ns
Eingangskapazität: 47 pF
Typ B Breitband; Hohe Verstärkung; Gleichspannungskopplung

Ablenkfaktor: 5 mV/cm ... 0,05 V/cm; 0,05 V/cm ... 20 V/cm
Frequenzbereich: 2 Hz ... 10 MHz; 0 ... 14 MHz
Anstiegszeit: 30 ns; 18 ns
Eingangskapazität: 47 pF
Typ CA Zweikanal; Gleichspannungskopplung

Ablenkfaktor: 0,05 V/cm ... 20 V/cm
Frequenzbereich: 0 ... 15 MHz
Anstiegszeit: 15 ns
Eingangskapazität: 20 pF
Typ D Hohe Verstärkung; Gleichspannungskopplung; Differenzeingang

Ablenkfaktor: 1 mV/cm ... 50 V/cm
Frequenzbereich: 0 ... 2 MHz
Anstiegszeit: 0,18 µs
Eingangskapazität: 47 pF
Typ E Niedriger Pegel; Wechselspannungskopplung; Differenzeingang

Ablenkfaktor: 50 µV/cm ... 10 mV/cm
Frequenzbereich: 0,06 Hz ... 60 kHz
Anstiegszeit: 6 µs
Eingangskapazität: 50 pF
Typ G Breitband; Gleichspannungskopplung; Differenzeingang

Ablenkfaktor: 0,05 V/cm ... 20 V/cm
Frequenzbereich: 0 ... 14 MHz
Anstiegszeit: 18 ns
Eingangskapazität: 47 pF
Typ H Breitband; Gleichspannungskopplung; Hohe Verstärkung

Ablenkfaktor: 5 mV/cm ... 20 V/cm
Frequenzbereich: 0 ... 11 MHz
Anstiegszeit: 23 ns
Eingangskapazität: 47 pF
Typ K Steiler Anstieg; Hohe Verstärkung; Gleichspannungskopplung

Ablenkfaktor: 0,05 V/cm ... 20 V/cm
Frequenzbereich: 0 ... 15 MHz
Anstiegszeit: 12 ns
Eingangskapazität: 20 pF
Typ L Steiler Anstieg; Hohe Verstärkung; Gleichspannungskopplung

Ablenkfaktor: 5 mV/cm ... 2 V/cm; 0,05 V/cm ... 20 V/cm
Frequenzbereich: 3 Hz ... 15 MHz; 0 ... 15 MHz
Anstiegszeit: 15 ns; 12 ns
Eingangskapazität: 20 pF
Typ M Vierkanal; Breitband; Gleichspannungskopplung

Ablenkfaktor: 0,02 V/cm ... 25 V/cm
Frequenzbereich: 0 ... 14 MHz
Anstiegszeit: 25 ns
Eingangskapazität: 47 pF
Typ N Sampling

Ablenkfaktor: 10 mV/cm
Frequenzbereich: 600 MHz
Anstiegszeit: 0,6 ns
Eingangskapazität: Eingangsimpedanz 50 Ω
Typ P Sprungfunktions-Prüfsignal mit steilem Anstieg

Ablenkfaktor: -
Frequenzbereich: -
Anstiegszeit: -
Eingangskapazität: -
Typ Q Dehnungsmessstreifen

Ablenkfaktor: 10 µDehnungen/Teil ... 10000 µDehnungen/Teil
Frequenzbereich: 0 ... 6 kHz
Anstiegszeit: 60 µs
Eingangskapazität: regelbar
Typ R Anstiegszeit von Transistoren

Ablenkfaktor: 0,5 mA/cm und 100 mA/cm
Frequenzbereich: -
Anstiegszeit: 12 ns
Eingangskapazität: -
Typ S Übergangsverhalten von Halbleiterdioden

Ablenkfaktor: 0,05 V/cm und 0,5 V/cm
Frequenzbereich: -
Anstiegszeit: -
Eingangskapazität: -
Typ T Zeitbasisgenerator

Ablenkfaktor: -
Frequenzbereich: -
Anstiegszeit: -
Eingangskapazität: -
Typ W Differenzeingang; Komparator

Ablenkfaktor: 1 mV/cm ... 50 mV/cm
Frequenzbereich: 7 MHz ... 13,5 MHz
Anstiegszeit: -
Eingangskapazität: 19 pF
Typ Z Gleichspannungskopplung; Differenzeingang; Komparator

Ablenkfaktor: 0,05 V/cm ... 25 V/cm
Frequenzbereich: 0 ... 10 MHz
Anstiegszeit: 27 ns
Eingangskapazität: 27 pF

Änderungen

2013-06-15 Erfassung
2017-02-05 Schrifttum ergänzt
Tabelle mit Vorverstärker-Einschüben ergänzt
