RP 270


Inventarnummer 00681
Bezeichnung RP 270
  Das Röhrenprüfgerät RP270 ist als Ladentischgerät einfachster Bedienung ausgelegt. Alle relevanten Prüfungen (Heizfadenprüfung, Elektrodenschluß, Elektrodenunterbrechung, Katoden-Isolation und Katodenergiebigkeit) sind auf einfachste Weise auch von Personal ohne Spezialschulungen durchführbar.
Hersteller Neuberger, Josef
Datierung 1953 (12.05.1953)
Kategorie aktive Messgeräte Röhrenprüfgeräte
Material Holzkoffer mit Kalicobezug, Aluminium, Messing, Pressstoff, Kunststoff, Glas, Papier, Stoff
Abmessungen (BTH) 500 x 455 x 205 mm (inkl. Deckel)
Masse ca. 15 kg
Zustand 1/A
(beiliegender Kartensatz ist unvollständig - ca. 53%)
Markierungen Seriennummer 737 (1953)

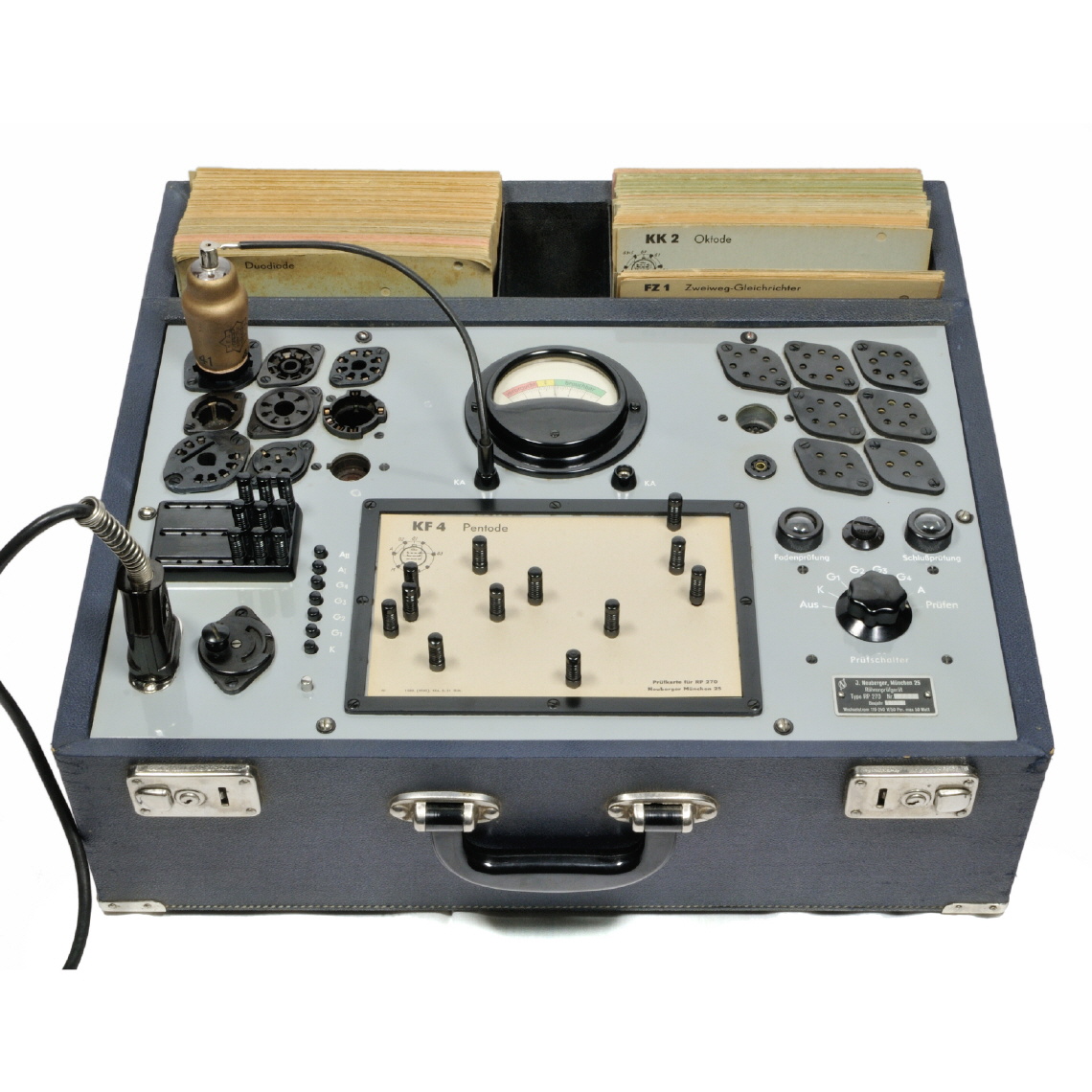

Beschreibung Das Röhrenprüfgerät RP270 ist als Ladentischgerät einfachster Bedienung ausgelegt. Das Gerät mit allem Zubehör und Prüfkarten ist in einem massiven, bespannten Holzkoffer mit Nickelbeschlägen und Tragegriff untergebracht. Der Deckel ist abnehmbar.
In der Mitte der Frontplatte befindet sich in einer Umrahmung das Steckerfeld der Universalschaltvorrichtung. Diese besteht aus zwei übereinander liegenden mit Buchsenreihen benieteten Platten und arbeiten nach Art eines sogenannten "Kreuzschienenverteilers".
Das Gerät arbeitet als Leistungsprüfer, d.h. der Prüfröhre wird eine normale Heizspannung zugeführt. Die Katode wird an das Potential "Null" gelegt, während alle übrigen Elektroden mit der Anode zusammengeschaltet werden. Als Prüfspannung kann wahlweise 4-8-12-16-20 Volt angelegt werden.
Referenz -

Gerätecharakteristik

Messgenauigkeit -
Röhrenfassungen Stahlröhren; Außenkontakt 8 polig; Außenkontakt 5 polig; Europa - 5 Stift; Europa - 7 Stift; Preßglasröhren (Loctal); Rimlock-Röhren; Seitenkontakt 6 Stift (P 2000); USA - 4 Stift; USA - 5 Stift; USA - 6 Stift; USA - 7 Stift; Oktal-Röhren; Britisch - 7 Stift; Miniaturröhren - 7 polig; Miniaturröhren - 9 polig
Heizspannungen 0,65 / 1,2 / 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6,3 / 7,5 / 11 / 13 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 70 / 90 / 117 Volt
Elektroden Spannungen 4 / 8 / 12 / 16 / 20 Volt
weitere technische Daten -
Datenblatt nicht vorhanden
Handbuch Neuberger RP270 (Handbuch) [1.995 KB]
Prüfkarten Neuberger RP270 Prüfkartenverzeichnis (April 1956) [8.069 KB]
Neuberger RP270 Prüfkartenverzeichnis 1. Nachtrag (August 1958) [413 KB]
Schaltplan nicht vorhanden
Netzanschluss 110 / 125 / 150 / 220 / 240 Volt, 50 Hz; ca. 50 Watt
Bestückung -

Aufnahmen des Geräts ...

[00681] Röhrenprüfgerät RP 270 - Ein Ladentischgerät einfachster Bedienbarkeit; Josef Neuberger; 1953 [00681] Röhrenprüfgerät RP 270 - Ein Ladentischgerät einfachster Bedienbarkeit; Josef Neuberger; 1953 [00681] Röhrenprüfgerät RP 270 - Ein Ladentischgerät einfachster Bedienbarkeit; Josef Neuberger; 1953
[00681] Röhrenprüfgerät RP 270 - Ein Ladentischgerät einfachster Bedienbarkeit; Josef Neuberger; 1953 [00681] Röhrenprüfgerät RP 270 - Ein Ladentischgerät einfachster Bedienbarkeit; Josef Neuberger; 1953 [00681] Röhrenprüfgerät RP 270 - Ein Ladentischgerät einfachster Bedienbarkeit; Josef Neuberger; 1953 [00681] Röhrenprüfgerät RP 270 - Ein Ladentischgerät einfachster Bedienbarkeit; Josef Neuberger; 1953
