OMTF - BN1915/3


letzte Änderung 2014-05-01
Inventarnummer 00769
Bezeichnung OMTF BN1915/3
  Meßoszillograph OMTF - 0 Hz ... 50 MHz
Hersteller Rohde & Schwarz
Datierung ca. 1970
Kategorie aktive Messgeräte Oszillograph
Material Stahlblechgehäuse für 19'' EInbaurahmen
Abmessungen (BTH) 490 ∙ 530 ∙ 250 mm
Masse ca. 24 kg
Zustand 2/-
Markierungen Seriennummer: F 2196/25
Beschreibung Der OMTF ist ein Fernseh-Meßoszillograf mit eingebautem Zeitmarkengeber, der durch Einschubtechnik für die X- und Y-Richtung den verschiedenen Meßaufgaben angepaßt werden kann. Das Gerät ist durch zusätzliche rückseitige Steckverbindungen auch für Gestellbetrieb geeignet. Vorgesehen sind dafür 75-Ohm-Filter zur Einkopplung von extern zugeführten V- und H-Impulsen.
Referenz Messgeräte-Katalog 1968/69, Seite 74 ff

Gerätecharakteristik

Datenblatt siehe Kataloge
Unterlagen keine vorhanden
Netzanschluß 105 ... 125 / 210 ... 250 V, 50 ... 60 Hz, max 500 W
Bestückung -

Gerätecharakteristik Einschub BN 191511

Der Y-Einschub BN 191511 ist eine einfachere Ausführung als der Y-Einschub BN 191512 mit getasteter Klammerung für positive BAS-Signale, Fremdspannungs- und Linearitätsmeßeinrichtung, Eichpegelgeber 1 kHz / 15 kHz, ohne Grobteiler, Feinregelbereich 5:1.

Gerätecharakteristik Einschub BN 191512

[00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; Y-Einschub BN 191512; Rohde & Schwarz; ca. 1970

Der Y-Einschub BN 191512 bietet hoch- und niedrigohmige Eingänge, sehr großen Y-Verschiebebereich, auf Synchronboden oder Schwarzschulter getastete Klammerung mit Polaritätswahl, Fremdspannungsmeßeinrichtung, Bandpässe für Linearitätsmessungen, eingetastete Meßlinien mit Instrumentenablesung für Relativ- und Absolutmessungen, geeichte Bildhöhe.

[00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; Y-Einschub BN 191512; Rohde & Schwarz; ca. 1970 [00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; Y-Einschub BN 191512; Rohde & Schwarz; ca. 1970 [00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; Y-Einschub BN 191512; Rohde & Schwarz; ca. 1970 [00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; Y-Einschub BN 191512; Rohde & Schwarz; ca. 1970
[00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; Y-Einschub BN 191512; Rohde & Schwarz; ca. 1970 [00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; Y-Einschub BN 191512; Rohde & Schwarz; ca. 1970

Gerätecharakteristik Einschub BN 191513

Der Zeiteinschub BN 191513 besitzt neben den normalen Zeitfolgen mit Auswahl der Synchronarten Normal, V und H Spezialeinstellungen für die Auflösung nach Bild und Zeile mit voreingestellten Zeiten und gekoppelter Synchronwahl. Eigen- und Fremdsynchronisierung, bei Fernsehsignalen mit Aufspaltung in Bild- und Zeilenimpulse oder mit getrennt zugeführten Bild- und Zeilenimpulsen, ist vorgesehen. Zusätzlich lupenähnliche Dehnung des Zeitmaßstabes X10 und X20.

Gerätecharakteristik Einschub BN 191514

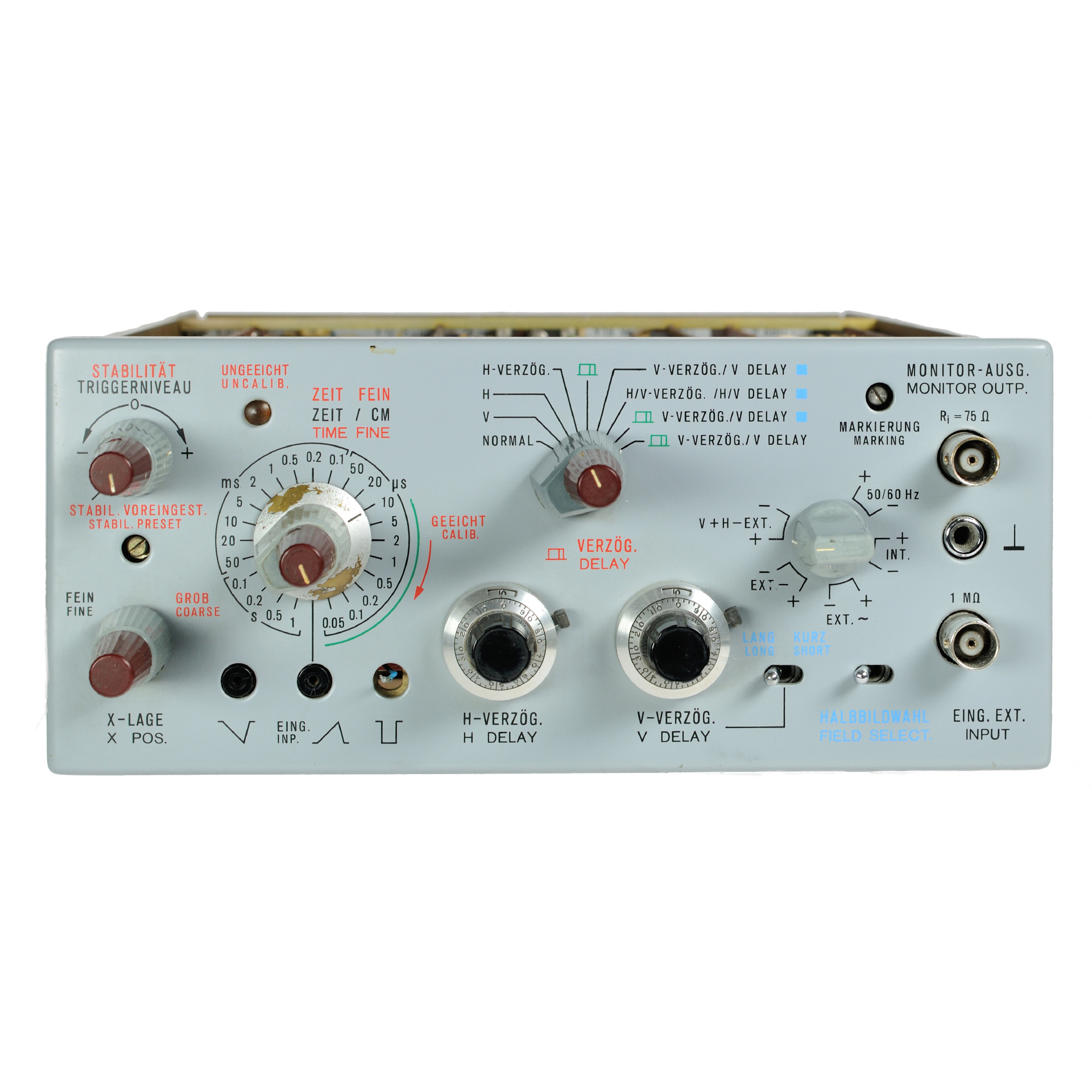

[00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; X-Einschub BN 191514; Rohde & Schwarz; ca. 1970

Zeiteinschub BN 191514. Erweiterung der vorgenannten Eigenschaften durch Kippverzögerung, gesteuert über V- und H-Impulse, mit deren Hilfe auch beliebige Ausschnitte mit maximaler Zeitauflösung innerhalb einer Zeile eines Fernsehbildes dargestellt werden können. Zur Auswertung von Prüfzeilen ist für die Kippverzögerung, ausgelöst durch V-Impulse, ein spezieller Verzögerungsbereich vorgesehen. Überschreibungen durch Doppelauslösung innerhalb einer oder zweier Zeilen ermöglichen ein optimales Messen von Impuls-Sprung-Signalen. Zusätzlich ist auch eine Überschreibung der Prüfzeilen eines Halbbildes mit den korrespondierenden Prüfzeilen des anderen Halbbildes mit getrennt einstellbaren Verzögerungszeiten vorgesehen. Automatische Voreinstellung von Trigger-Niveau und Stabilität erleichtern die Bedienung.

[00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; X-Einschub BN 191514; Rohde & Schwarz; ca. 1970 [00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; X-Einschub BN 191514; Rohde & Schwarz; ca. 1970 [00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; X-Einschub BN 191514; Rohde & Schwarz; ca. 1970 [00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; X-Einschub BN 191514; Rohde & Schwarz; ca. 1970
[00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; X-Einschub BN 191514; Rohde & Schwarz; ca. 1970 [00769] Fernseh-Meßoszillograph - 0 Hz ... 50 MHz; X-Einschub BN 191514; Rohde & Schwarz; ca. 1970
