Bezeichnung GM 5659
  Der Philips Elektronenstrahloszillograph GM 5659 dient zur Durchführung von Wechselspannungsmessungen in dem Frequenzbereich von 1 Hz bis 1 MHz. Mit diesem Gerät können periodische und nichtperiodische Vorgänge sowie auch Phasenbeziehungen zwischen zwei elektrischen Vorgängen sichtbar gemacht werden. Das Gerät eignet sich zur Durchführung von Messungen in Laboratorien und Fabriken sowie zur Verwendung im Rundfunk- und Fernseh-Service.
Hersteller Philips
Datierung ca. 1955
Kategorie aktive Messgeräte Oszillograph
Material Blechgehäuse
Abmessungen (BTH) 210 ∙ 400 ∙ 300 mm
Masse 17 kg
Zustand 2B
Markierungen Typenschild, Seriennummer: D 667
Beschreibung Die Elektronenstrahlröhre (mit symmetrischem Ablenksystem) hat einen Schirmdurchmesser von 7 cm und erzeugt ein hellgrünes Bild.
Durch Anwendung des zugehörigen durchsichtigen Rasters vor dem Schirm ist Benutzung als Scheitelspannungs-Voltmeter möglich. Dieses Raster absorbiert das auffallende Licht größtenteils, lässt aber das von der Röhre ausgestrahlte grüne Licht durch. Hierdurch sowie dank der großen Abschirmhaube ist die Ablesbarkeit des Leuchtschirmes, sogar in einer hellbeleuchteten Umgebung, stets sehr gut.
Die Verstärker für die Horizontal-und Vertikalablenkung sind zur Wiedergabe von Impuls und Rechteckspannungen geeignet. Sie haben die gleiche Verstärkung (max. 850 X ) und Bandbreite.
Die Empfindlichkeit des Gerätes ist mit Hilfe von frequenzunabhängigen Abschwächern (sowohl stufenweise als auch stufenlos) regelbar.
Der Zeitbasisgenerator hat einen weiten Frequenzbereich (3...250 000 Hz) und kann auf verschiedene Weisen synchronisiert werden.
Die Zeitbasisspannung ist von außen abnehmbar.
Die automatische Rücklaufunterdrückung des Elektronenstrahles lässt sich in einfacher Weise ausschalten. Ferner ist die Möglichkeit zur Fremdmodulation des Elektronenstrahles vorhanden.
Über ein RC-Netzwerk sind sowohl die Horizontal- als auch die Vertikalablenkplatten nach außen geführt.
Das Gerät ist tropenfest.
Referenz -

Gerätecharakteristik

Vertikale Ablenkung keine Angaben
Horizontale Ablenkung keine Angaben
weitere Angaben keine Angaben
Datenblatt nicht vorhanden
Handbuch Philips - GM 5659 (Handbuch) [8.191 KB]
Schaltplan Philips - GM 5659 (Schaltplan) [2.095 KB]
Netzanschluß 110 ... 245 V; 40 ... 100 Hz; 90 W
Bestückung 8 x EF80, 2 x ECC40, 2 x AZ41, 2 x DG7-5

weitere Aufnahmen des Exponats ...

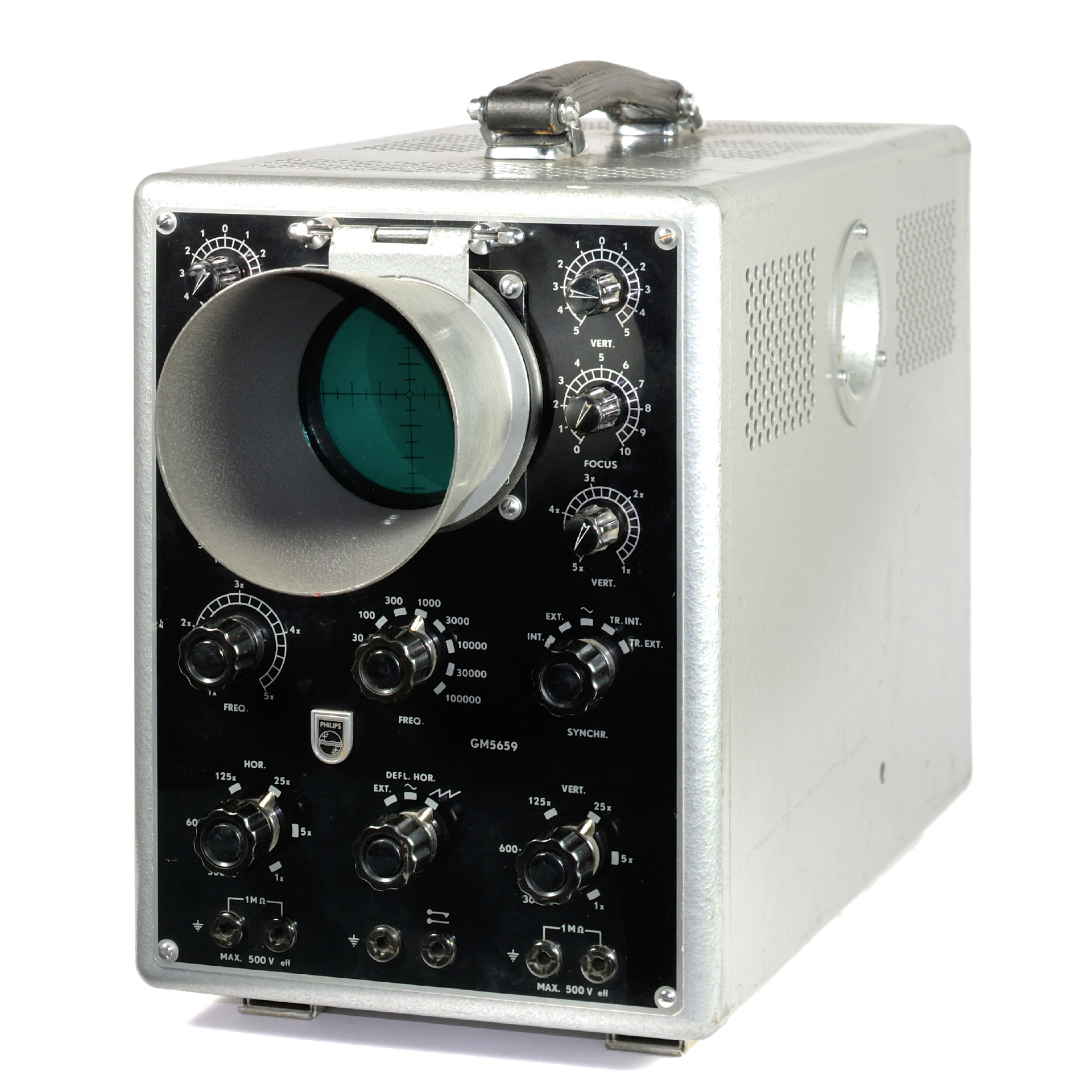

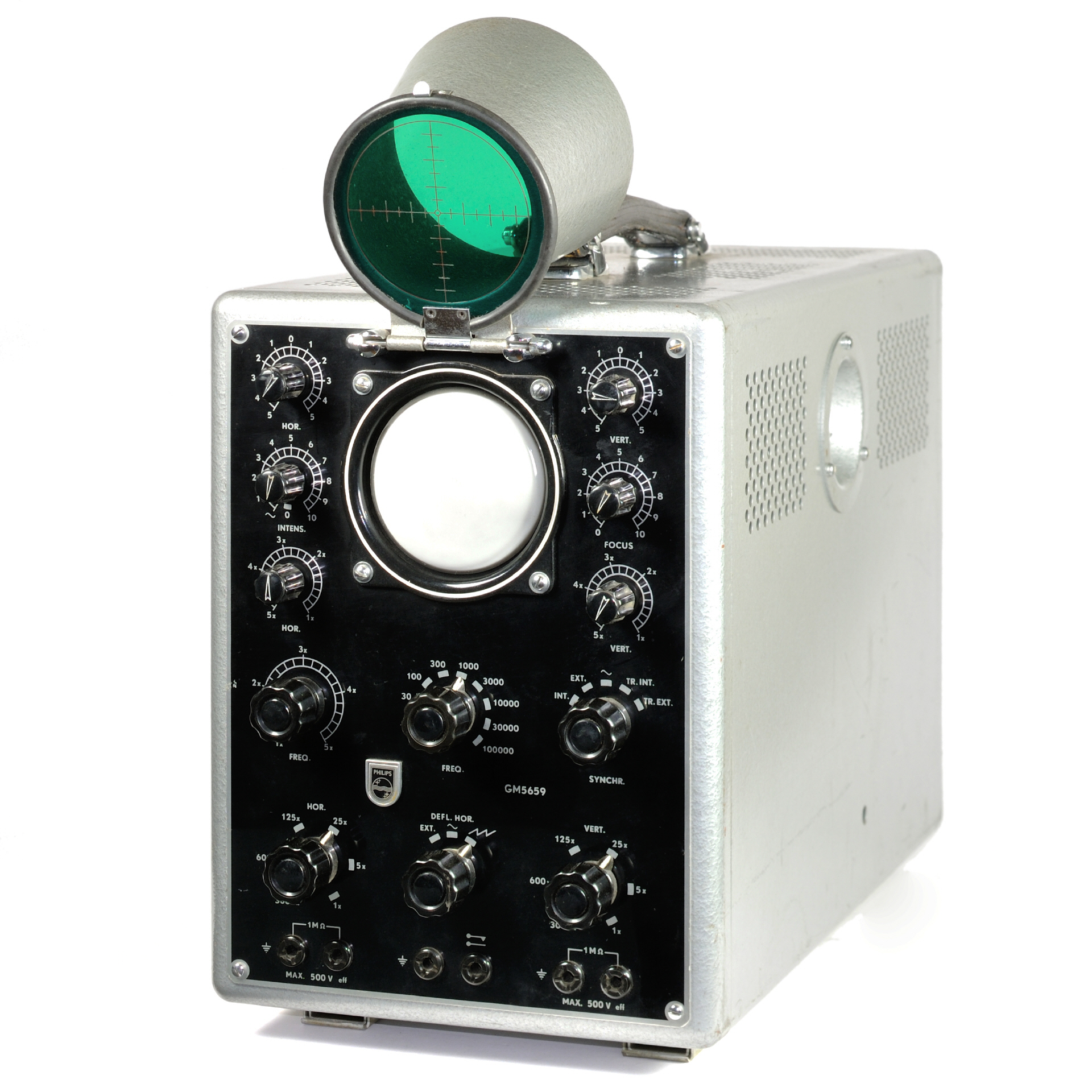

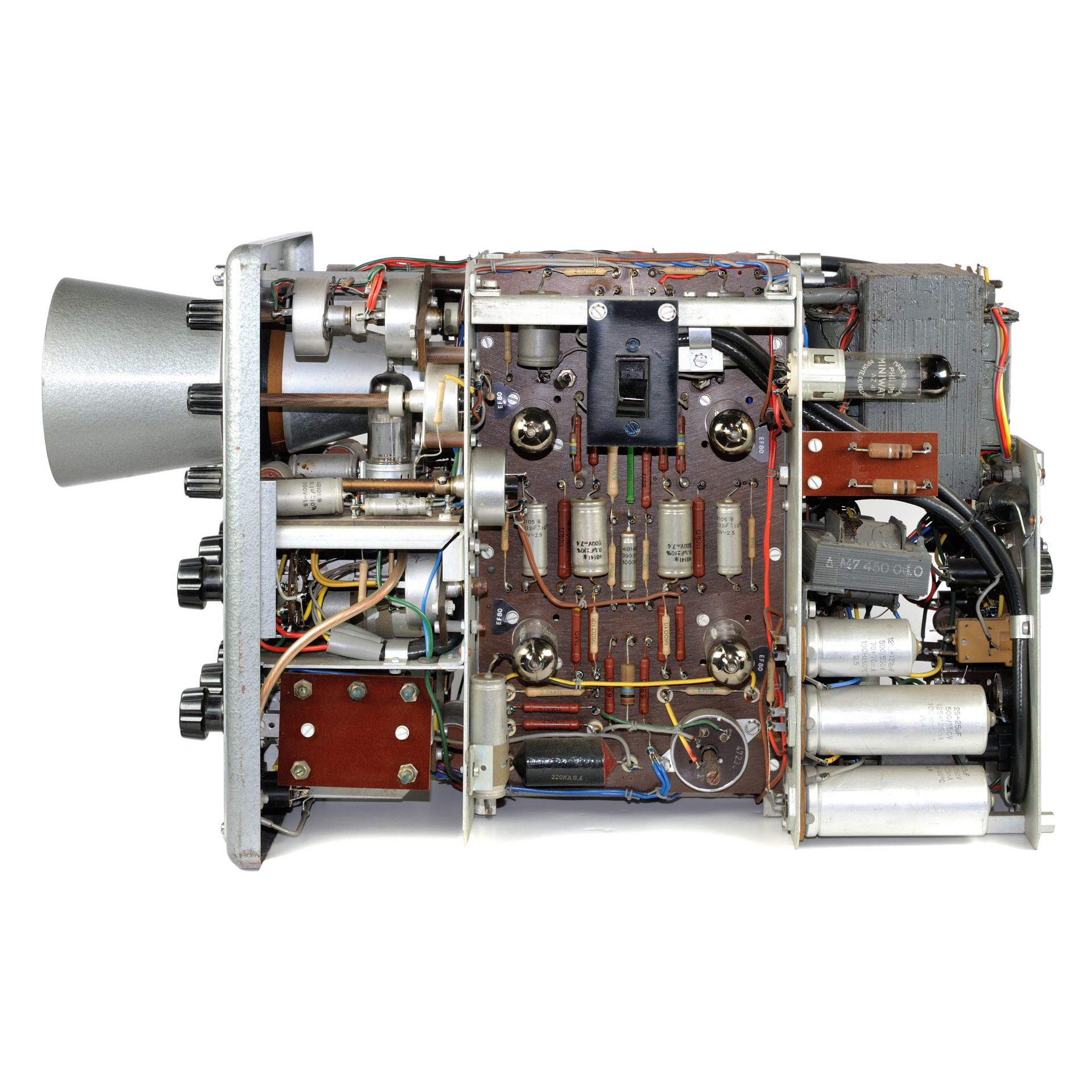

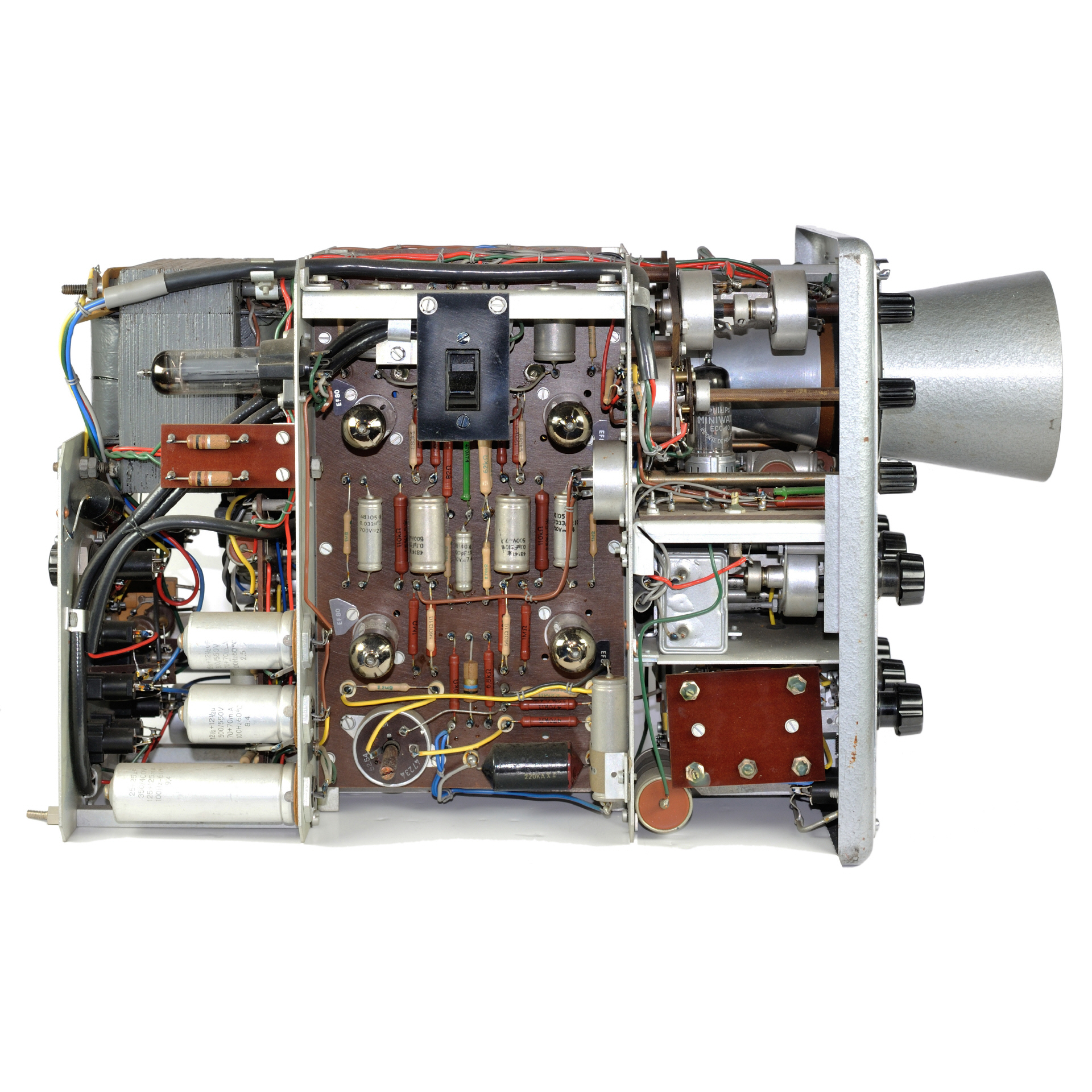

[00682] Einstrahloszillograph GM 5659; Philips; ca. 1955 [00682] Einstrahloszillograph GM 5659; Philips; ca. 1955 [00682] Einstrahloszillograph GM 5659; Philips; ca. 1955 [00682] Einstrahloszillograph GM 5659; Philips; ca. 1955
