Type Z

Die folgende Dokumentation ist noch nicht abgeschlossen oder wird gerade überarbeitet. Die darin enthaltenen Informationen können unvollständig oder auch falsch sein. Es ist auch nicht sichergestellt, dass die Abbildungen zu dem hier beschriebenen Gerät passen!


Inventarnummer 00823

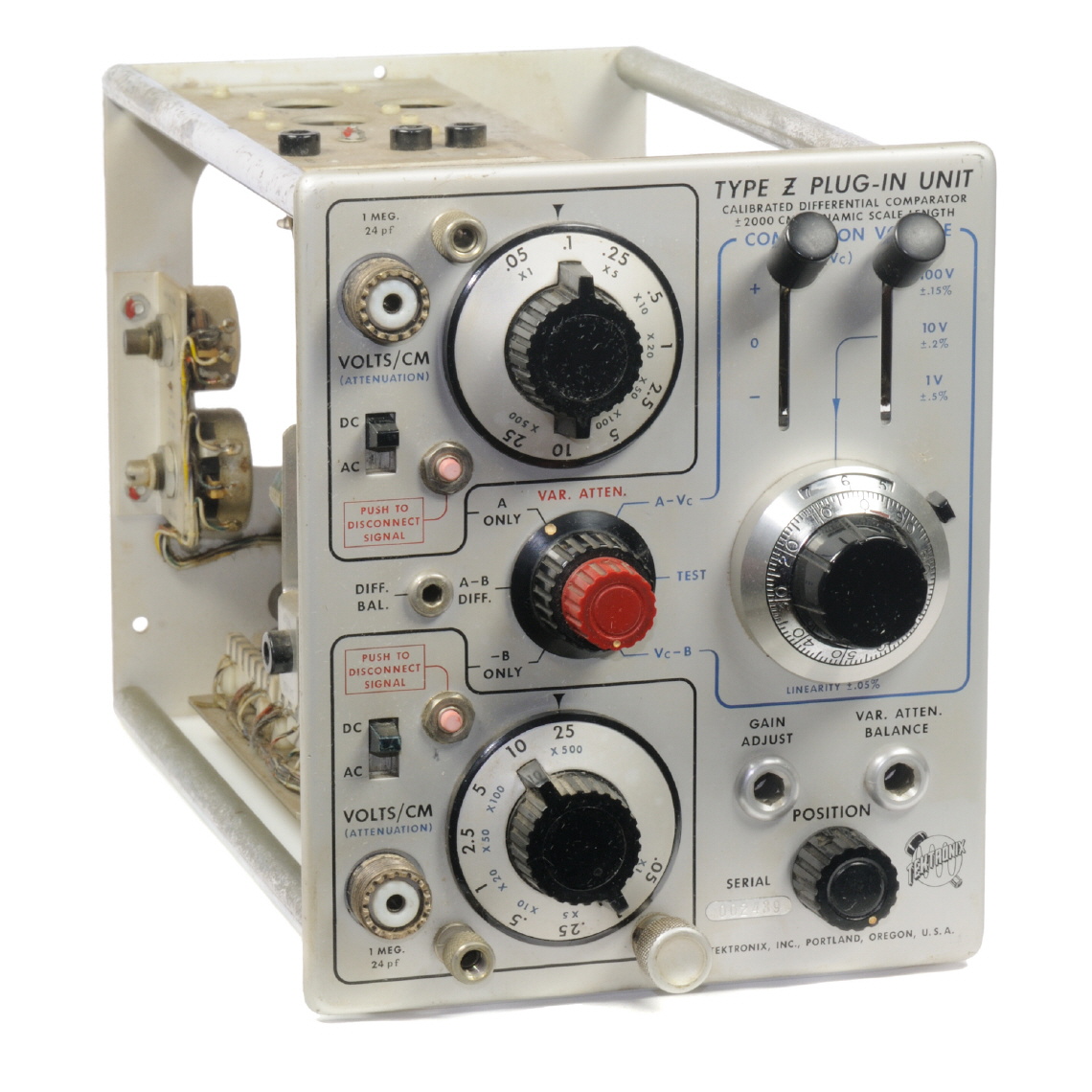

Bezeichnung Type Z
  Der Einschub Typ Z ermöglicht, mit dem Oszillografen genaue Spannungsmessungen vorzunehmen. Er kann in drei verschiedenen Betriebsarten verwendet werden:
1) als gewöhnlicher Vorverstärker,
2) als Differenzverstärker oder
3) als geeichter Komparator.
Bei einer Empfindlichkeit von 50 mV/cm und einem Kompensationsspannungsbereich von ± 100 V beträgt der effektive Messbereich der Rasterskala ± 2000 cm. Maximale Auflösung des Typs Z beträgt 0,005%.
Der Typ Z gestattet als Differenzverstärker, mit dem Oszillografen Typ 531A Signale von 0...l0MHz zu untersuchen, sofern sich die Signale nicht über die Schirmfläche hinaus darstellen. Der Ablenkfaktor kann in 9 geeichten Stufen von 0,05 V/cm ... 25 V/cm eingestellt werden, wenn der Eingangsabschwächer in Stellung X1 steht, und ermöglicht eine Gleichtaktunterdrückung von 40000 : 1. Maximales Eingangssignal ist 1 V/7 ns oder — 1 V/5 ns.
Als Komparator besitzt der Typ Z 3 Vergleichsspannungsbereiche von 0 ... ± 1 V, 0 ... ± 10 V und 0 ... ± 100 V.
Hersteller Tektronix Inc.
Datierung ca. 1965
Herstellungszeitraum: 1960 - 1968
Material Aluminiumlegiertes Chassis; fotogeätzte eloxierte Frontplatte
Abmessungen (BTH) 150 ∙ 240 ∙ 175 mm
Masse 2,7 kg
Zustand 3/-
Markierungen Seriennummer: 2439
Beschreibung -
Schrifttum - Tektronix Type Z Manual [17.732 KB]

- Tektronix Type Z Factory Calibration Procedure (extern)
