Maweco V (500V)


Inventarnummer 00215
Bezeichnung Maweco V (1000V)
Hersteller Gossen, P. & Co. KG
Herstellungsjahr ab 1928
Kategorie Multimeter
Material Blech, Pertinax, Plexiglas
Abmessungen (BTH) 9 cm x 11 cm x 6 cm (ohne Anschlussklemmen)
9 cm x 13 cm x 6 cm (inkl. Anschlussklemmen)
Masse 0,4 kg
Markierungen Das Gerät hat keine zur Seriennummer. Auf der Oberseite ist rechts vorne das Logo aufgedruckt.
Zustand Das Gerät ist optisch und technisch in einwandfreiem Zustand.
Referenz Handbuch Mavometer

Messbereiche

Stromart AC
Spannung 5 / 25 / 50 / 100 / 250 / 500 V
Strom keine
Leistung keine
Widerstand keine
Kapazität keine
Induktivität keine
Sonstige keine

Gerätecharakteristik

Eichdaten 2mA, 100mV Eingangswiderstand 500 Ohm / Volt
Anzeigefehler +/- 1% vom Skalenendwert
Frequenzfehler keine Angaben
Datenblatt vorhanden
Handbuch vorhanden
Schaltplan nicht vorhanden

Anwendung

Zur Verwendung an Wechselstrom-Anlagen werden dem Mavometer Zusatzgeräte vorgeschaltet, durch die der Wechselstrom gleichgerichtet wird. Im Gerät sind ein Trockengleichrichter von absoluter Konstanz und die Widerstände für die Messbereiche fest eingebaut, die sonst verwendeten Vorwiderstände zur Messbereichswahl entfallen somit.

Bemerkungen

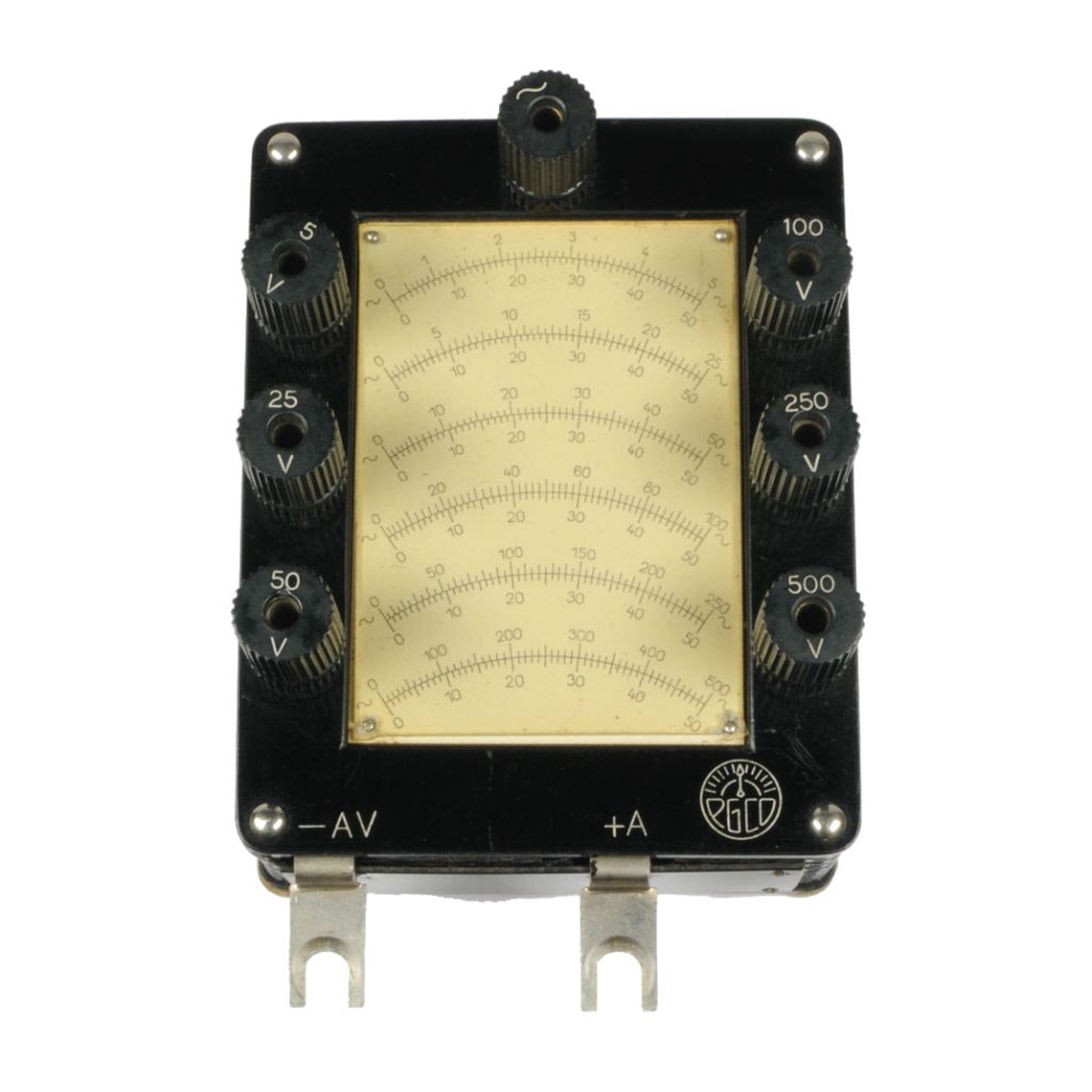

Das Maweco wird über die beiden mit -AV und +A beschrifteten Anschluss-Laschen am Mavometer an den entsprechenden Klemmen angeschlossen. Die Meßbereichswahl erfolgt durch Stecken der Messleitungen an den passenden Bereichsklemmen auf der Oberseite des Gerätes.
Für jeden Messbereich ist auf der Oberseite des Maweco eine Skala aufgedruckt, die das Ablesen des Mavometer erleichtert.
