Tangential-Galvanometer


Inventarnummer 00203
Bezeichnung Tangential Galvanometer
Hersteller John J. Griffin & Sons Ltd, London
Herstellungsjahr 1898 - 1905
Kategorie Galvanometer; Tangentialgalvanometer
Material Mahagoni, Messing, Eisen, Aluminium, Glas, Kupfer
Abmessungen Durchmesser ca. 25 cm, Höhe ca. 26 cm
Masse 2 kg
Markierungen Die Herstellerfirma steht auf einer Email Plakette auf dem Sockel und auch auf einem Aufkleber auf der Unterseite des Geräts. Eine Seriennummer ist nicht zu finden.
Zustand Originalzustand, 2 Schraubklemmen fehlen.
Das Gehäuse besteht aus poliertem Mahagoni Holz, das sich in einem sehr guten Zustand befindet. Auf der Bodenplatte sind bei genauer Betrachtung einige Klebstoffreste zu sehen. Die Messing-Teile (allesamt zaponiert) sind teilweise stärker angegriffen. Die Tangential Bussole sitzt nicht mehr waagerecht, auch ist rund Spulenkörper nicht mehr exakt senkrecht auf der Grundplatte und wackelt leicht. Der Seiden-Überzug der Spulen ist an manchen Stellen brüchig. Der Gesamtzustand ist aber so gut, dass sich das Risiko weiterer Beschädigung durch Restaurierung der benannten Stellen nicht lohnt.
Elektrisch funktioniert das Galvanometer einwandfrei.
Referenz Derzeit sind keine Referenzen bekannt.

Anmerkungen

Aufgrund der Beschriftung auf der Unterseite des Geräts lässt sich das Herstellungsjahr auf den Zeitraum zwischen 1898 und 1905 eingrenzen, da nur zu dieser Zeit die Adresse in der Sardinia St. genutzt wurde.
Durch das polierte Holzgehäuse aus Mahagoni hebt sich das Galvanometer optisch deutlich von den anderen Galvanometern ab und ist damit ein optischer Blickfang.
Auf der Vorderseite des Sockels finden sich 6 Schraubklemmen (2 davon fehlen), die drei Spulen des Galvanometers versorgen.
Spule 1: Klemmen 3 und 4, ca. 0,01 Ohm
Spule 2: Klemmen 2 und 5, ca. 0,36 Ohm
Spule 3: Klemmen 1 und 2, ca. 146,8 Ohm

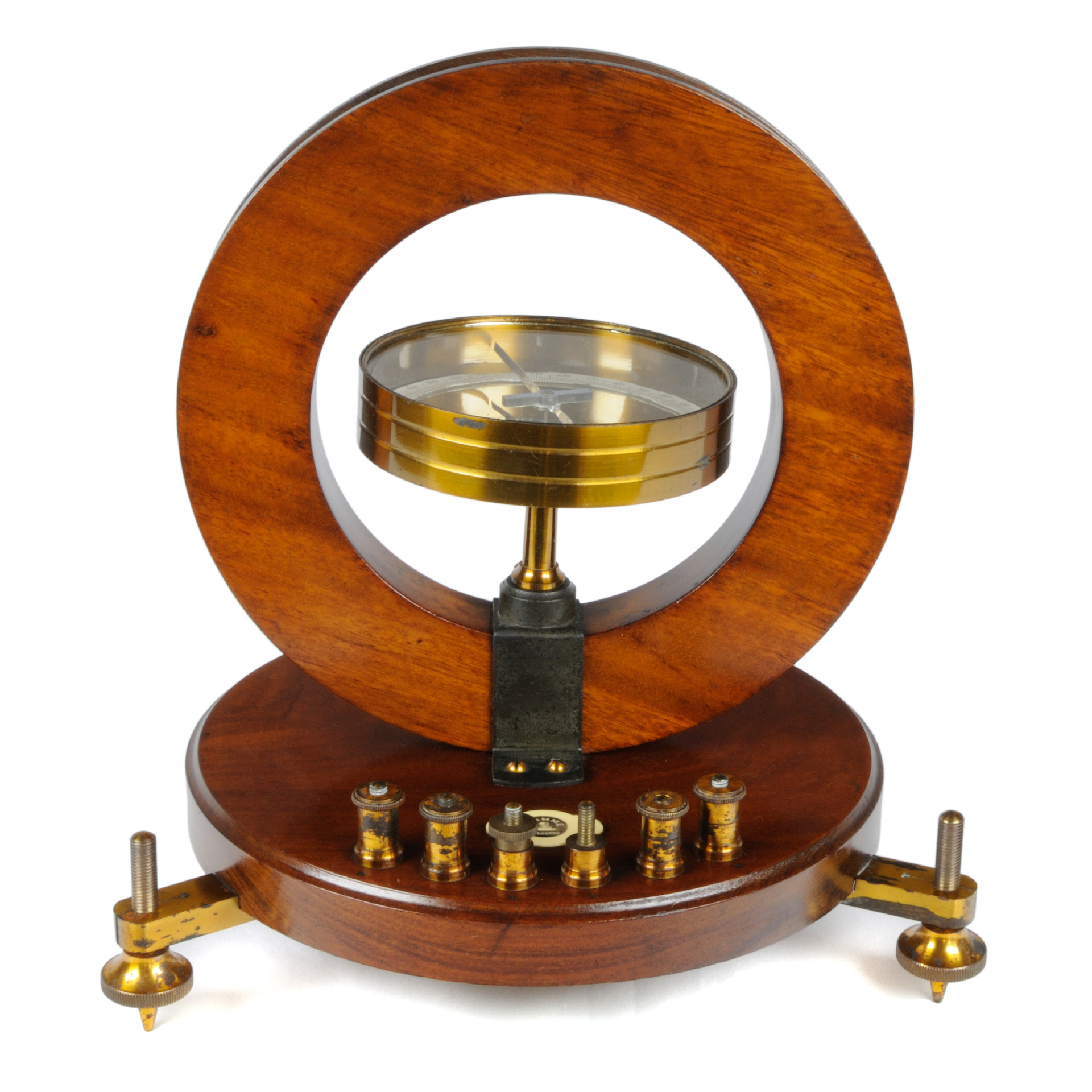

Aufnahmen des Geräts ...
