TAVO mit Avostat 12


letzte Änderung 2013-02-21
Inventarnummer 00253
Bezeichnung TAVO mit Avostat12
Hersteller Guggenheimer, Dr.Siegfried
Datierung 1930
Kategorie Multimeter
Material Preßstoff
Abmessungen (BTH) 95 x 85 x 40 mm (Messgerät Agwva)
(BTH) 95 x 100 x 50 mm (Avostat)
Masse 0,39 kg (Agwva)
0,44 kg (Avostat)
Zustand 1A
Markierungen Skalennummer 40034; Avostats12 Seriennummer 399700
Beschreibung -
Referenz -

Originalverpackung

Abmessung (BTH): 115 x 220 x 65 mm
Masse 0,29 kg
Beschriftung keine
Zustand 2

Messbereiche

Stromart DC, AC
Spannung AC: 0 ... 6 / 120 / 240 Volt
DC: 0 ... 6 / 240 Volt
jeweils Umschaltbar auf Avostat 12
Strom AC: 0 ... 30 / 300 mA
DC: 0 ... 6 / 120 / 1200 mA
jeweils Umschaltbar auf Avostat 12
Widerstand

Gerätecharakteristik

Messgenauigkeit unbekannt
weitere technische Daten siehe Handbuch
Datenblatt nicht vorhanden
Handbuch Dr. S. Guggenheimer - TAVO Handbuch (1930) [2.106 KB]
Schaltplan nicht vorhanden

Geschichte

Das Gerät wurde 1930 geliefert, ein Schreiben des Herstellers bzgl. der Ohmtabelle mit Datum vom 30.07.1930 liegt dem Exponat bei. Das Gerät wurde 1962 in Nürnberg repariert, der Rücksende-Abschnitt des Reparaturauftrags mit Datum vom 24.01.1962 liegt dem Exponat bei.

weitere Aufnahmen des Exponats ...

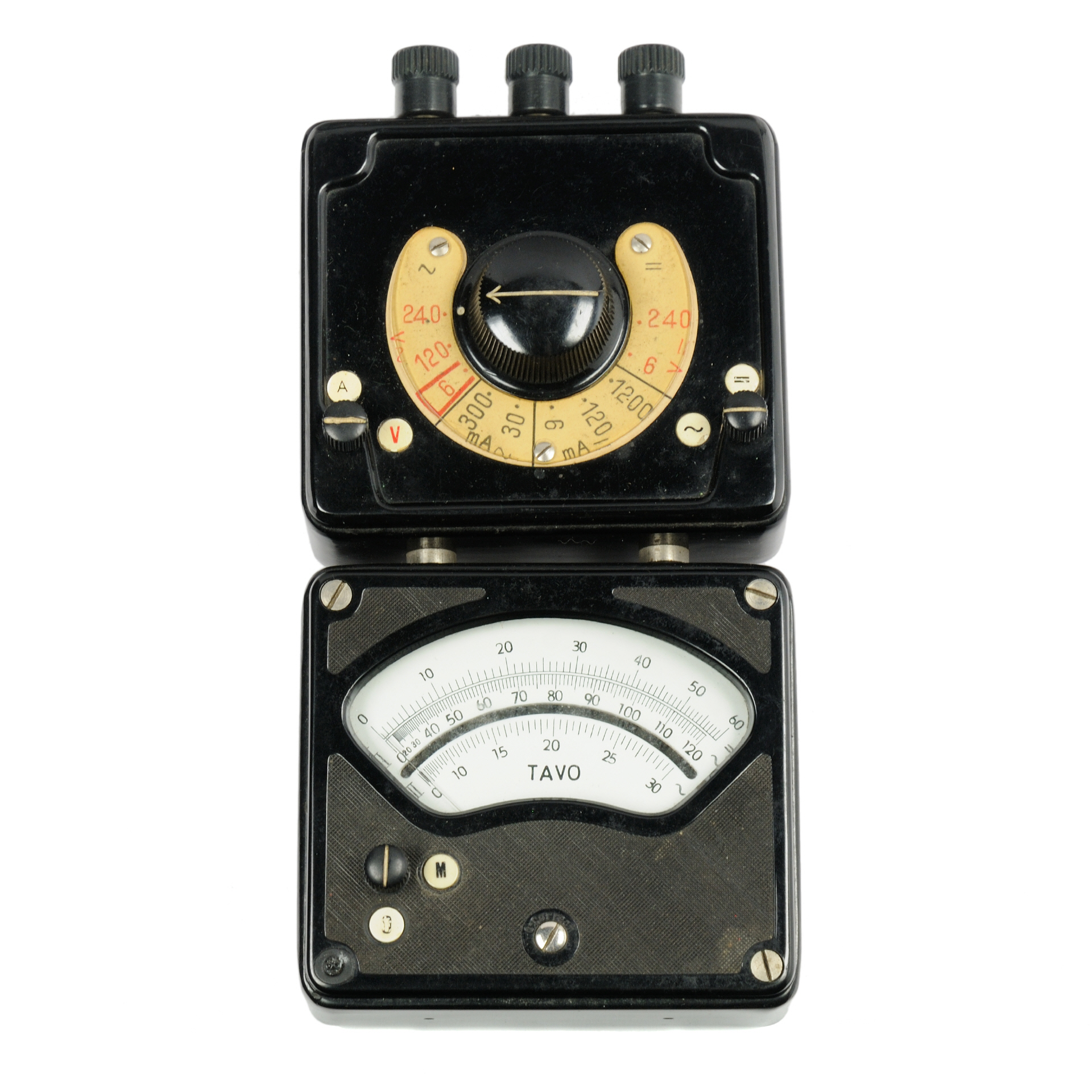

[00253] Universal-Meßgerät TAVO mit Meßbereichsumschalter Avostat12; Dr. S. Guggenheimer; 1930 [00253] Universal-Meßgerät TAVO mit Meßbereichsumschalter Avostat12; Dr. S. Guggenheimer; 1930 [00253] Universal-Meßgerät TAVO; Dr. S. Guggenheimer; 1930 [00253] Meßbereichsumschalter Avostat12; Dr. S. Guggenheimer; 1930
[00253] Meßbereichsumschalter Avostat12; Dr. S. Guggenheimer; 1930 [00253] Meßbereichsumschalter Avostat12; Dr. S. Guggenheimer; 1930 (Sicherung) [00253] Meßbereichsumschalter Avostat12; Dr. S. Guggenheimer; 1930 (Thermoumformer)
