Watts Enregistreur Série B


letzte Änderung 2013-02-01
Inventarnummer 00359
Bezeichnung Watts Enregistreur Série B
Hersteller CHAUVIN ARNOUX
Datierung Anfang 20. JH
Kategorie Punkt- / Linienschreiber
Material Holz, Messing, Glas, Eisen, Kupfer, Aluminium
Abmessungen (BTH) 210 x 235 x 360 mm
Masse 9,5 kg
Zustand 3B
(Schreibfeder fehlt, die Feder von Inv.#176 passt auch hier)
Markierungen Typenschild auf Messwerk:
WATTS / ENREGISTREUR BREVETÉ S.G.D.G. / Nr: 2973 * SÉRIE B / CHAUVIN & ARNOUX INGÉNIEURS - CONSTRUCTEURS / PARIS
Auf der Skala:
KILOWATTS 150 ... 0 (lineare Einteilung)
prim: 2 x 400 / second 2 x 10
E = 2 x 157,5 / Rav 6360 / 6363
(rote Beschriftung unleserlich "Ne pas...."

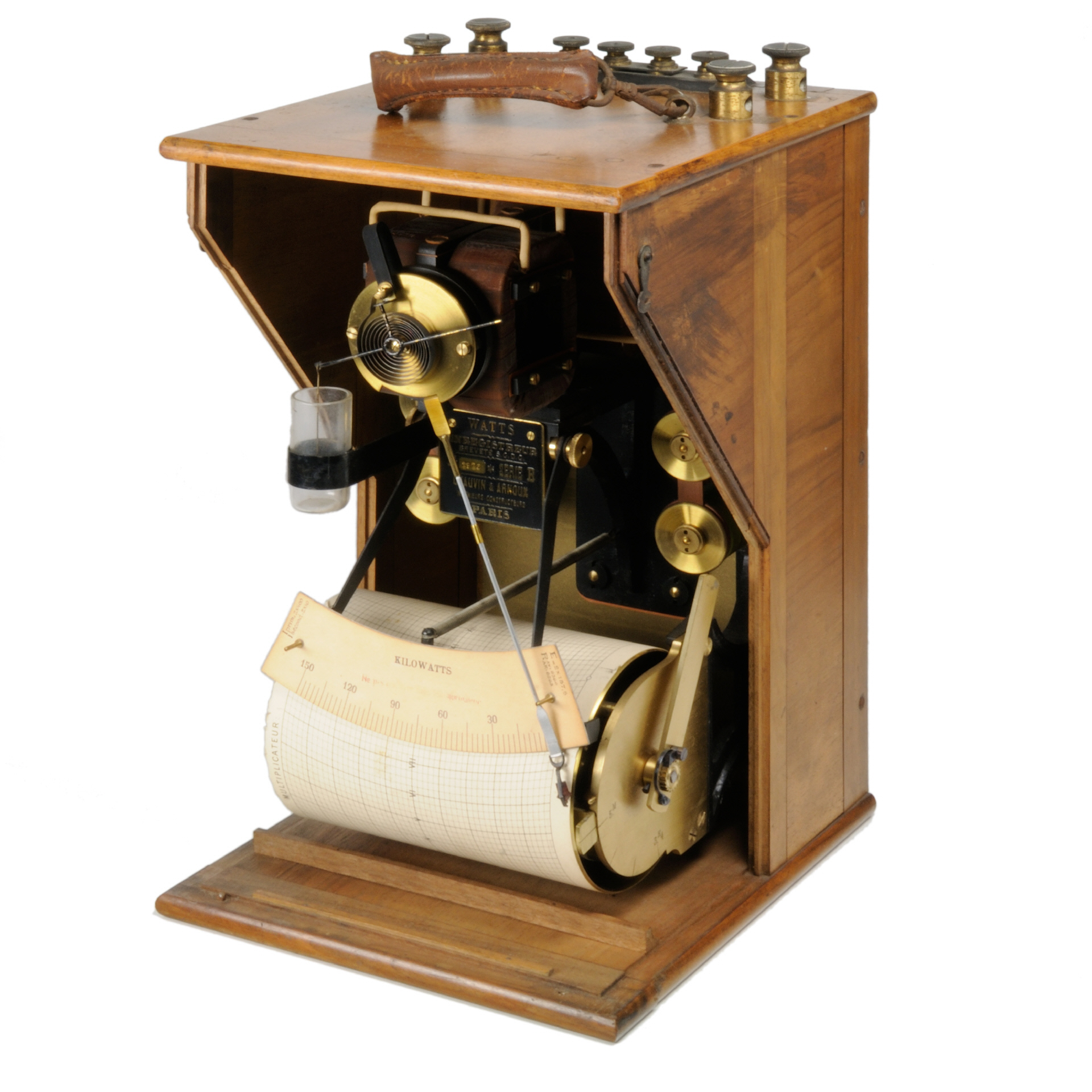

Beschreibung Das Messwerk ist in einem Holzgehäuse eingebaut, deren vorderer Teil inklusive Sichtglas abgenommen werden kann. Das Messwerk selbst besteht aus einem kräftigen Elektrodynamischen Meßwerk. Die Dämpfung erfolgt durch ein am Messwerk befestigten Plättchen, das in einem kleinen Becher bewegt wird (Die ursprüngliche Füllung des Bechers ist unbekannt, möglich wären Wasser, Öl oder Quecksilber).
Der Zeiger, aus Aluminium gefertigt, wird oben in die Messing-Hülse, die direkt am Messwerk sitzt, eingesteckt. Die kleine Messing-Hülse am Zeiger dient zur Ausrichtung des Nullpunkts. Die Farbe wird in einem kleinen Schreibkopf, der drehbar am unteren Ende des Zeigers befestigt ist, eingefüllt. Die Tinte wird über eine dünne Rille außen auf das Papier übertragen.
Der Schreiber besitzt einen Uhrwerk-Antrieb, der die große Schreiber-Trommel dreht. Der Mechanismus wird über den Hebel rechts aufgezogen. Die Geschwindigkeit kann zwischen 5 M (Minuten) und 3,4 H (Stunden) eingestellt werden.
Referenz -

Gerätecharakteristik

weitere technische Daten siehe Datenblatt
Datenblatt Chauvin Arnoux - Wattmètres Enregistreurs [848 KB]
Handbuch nicht vorhanden
Schaltplan nicht vorhanden

weitere Aufnahmen des Exponats ...

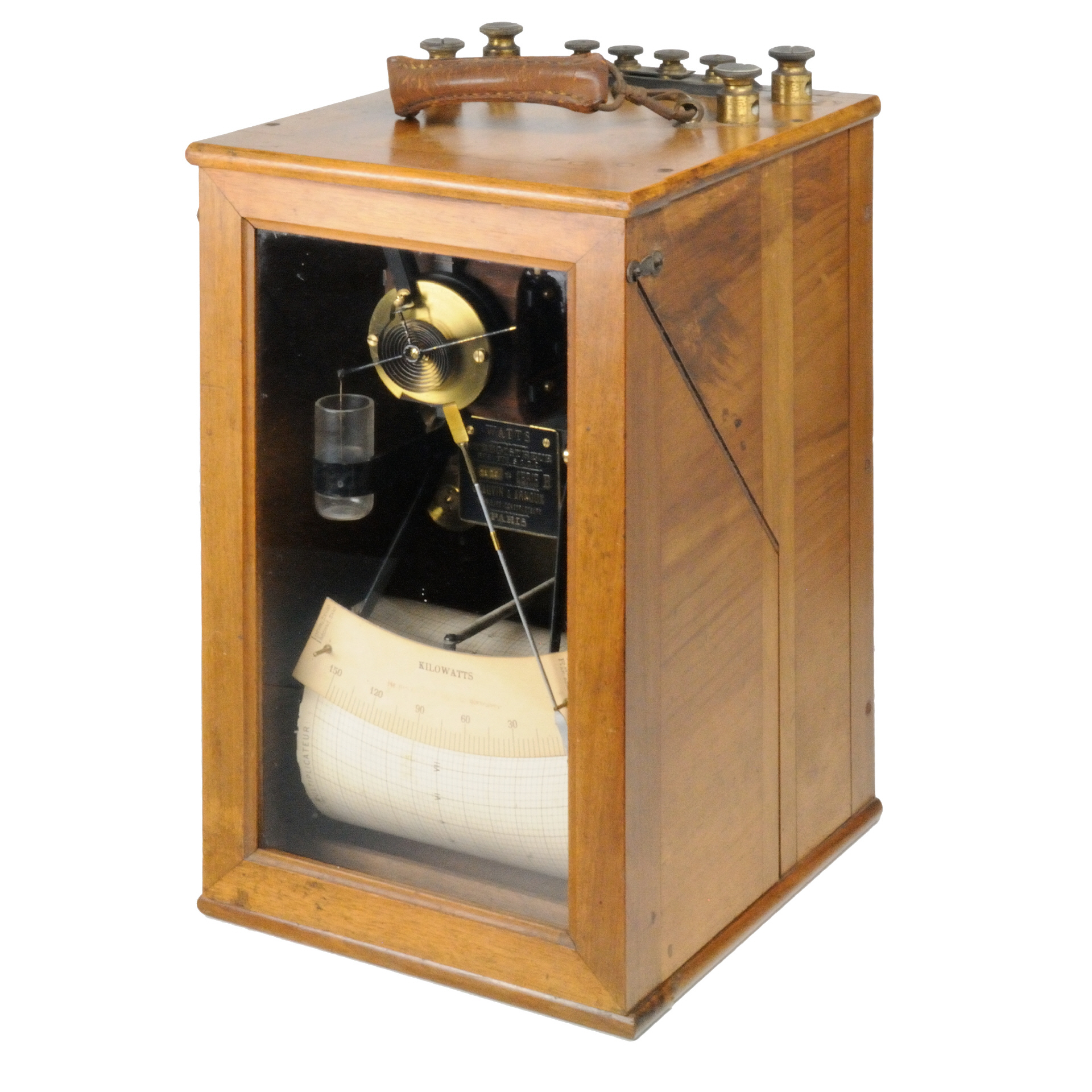

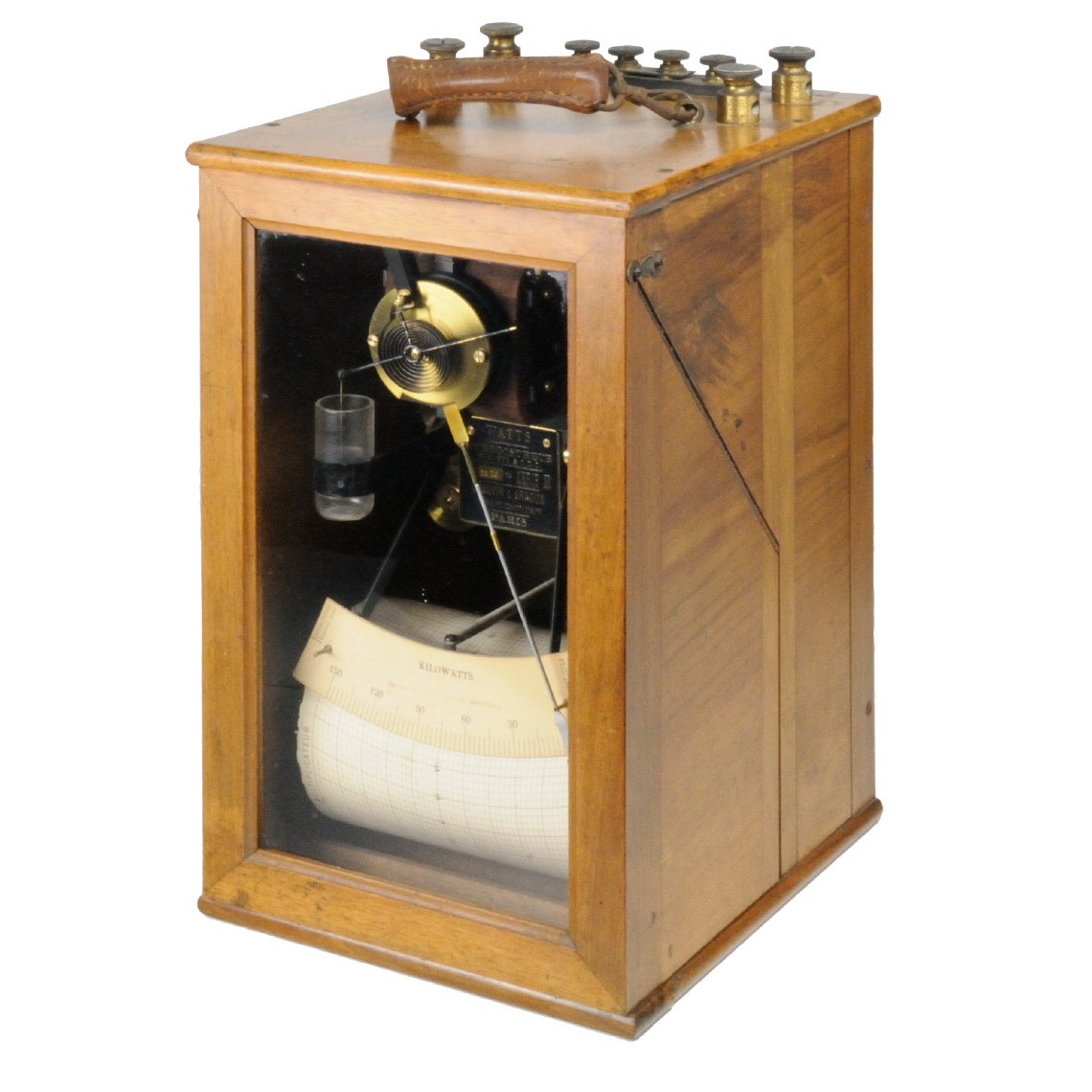

[00359] Watts Enregistreur Série B; Chauvin & Arnoux Ingénieur Constructeurs Paris; ca. 1920 [00359] Watts Enregistreur Série B; Chauvin & Arnoux Ingénieur Constructeurs Paris; ca. 1920
