Dosen-Galvanometer


letzte Änderung 2015-10-04
Inventarnummer 00611
Bezeichnung Dosen-Galvanometer
Hersteller Ludwig Schulmacher, Mechaniker, Spitalgasse 5, IX Wien
Datierung 4. Quartal 19. Jh.
Preis -
Kategorie Dosen-Instrumente
Material Blechgehäuse, verchromt, Messung, Ebonit, Flüssigkeit (?)
Abmessungen (DH): 75 · 50 mm
Masse 0,34 kg (inkl. Deckel)
Zustand 2/A
Markierungen Skala: "Patent Ludwig Schulmeister", "iX Schulgasse 5 Wien"
Auf der Unterseite (unter dem Deckel) Serien-Nummer: 1399

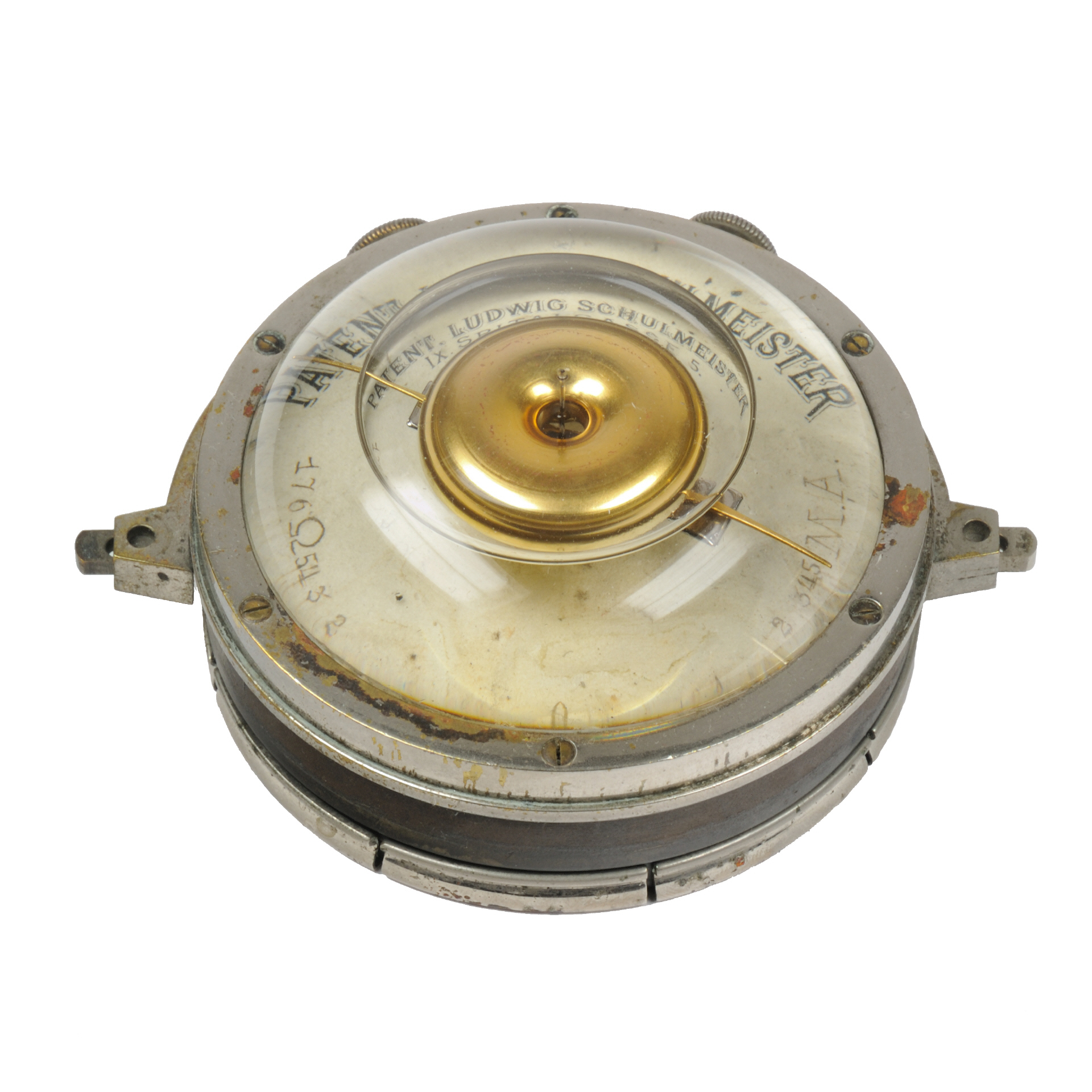

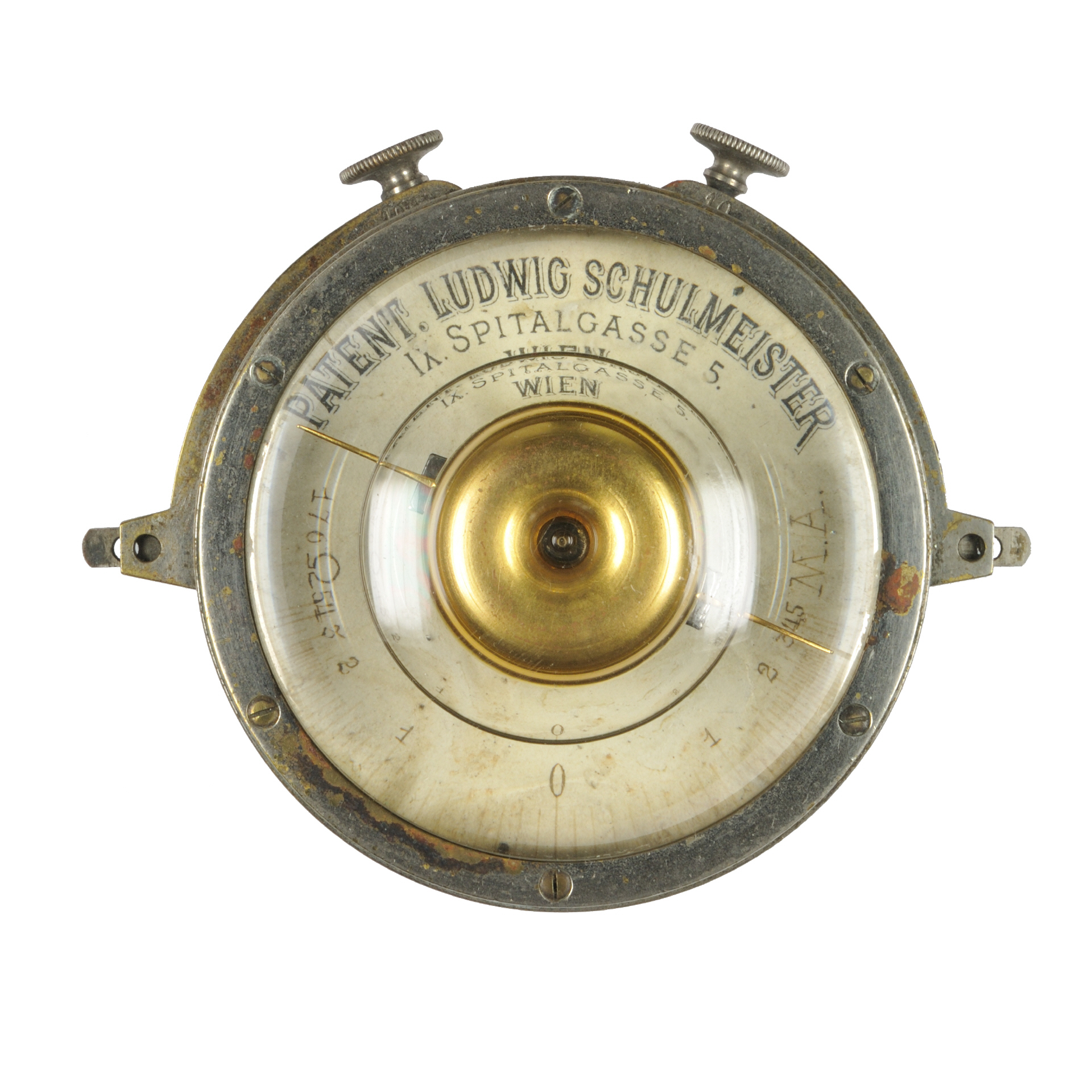

Beschreibung Das Galvanometer ist in Form einer Dose gefertigt. Der Deckel und der Boden bestehen aus einem dünnen, verchromten, nichtmagnetischen Blech. Der innere Körper ist aus Ebonit gefertigt. Unter einem stark gewölbten Glas findet sich die Magnetnadel, die in einer Flüssigkeit, frei schwimmend, gelagert ist. Im Zentrum des Instruments ist eine senkrechte Führungsachse montiert, zu der die Magnetnadel keine Verbindung hat. Im mittleren Teil der Magnetnadel ist eine runder, gewölbter Messingkörper, der als Schwimmkörper dient.
Die Anschlussklemmen sind sowohl als Schraubklemmen als auch als Federklemmen ausgeführt. Die Skala ist nicht-proportional von -5 ... 0 ... +5 mA wobei 50% der Skala den Bereich -1 ... 0 ... +1 abdecken.

Das Galvanometer kann durch einfaches Drehen des Instruments auf 0 ausgerichtet werden, eine horizontale Justierung ist auf Grund der frei schwimmenden Lagerung nicht erforderlich. Durch die Lagerung der Nadel in der Flüssigkeit besitzt das Galvanometer eine starke Dämpfung und arbeitet nahezu aperiodisch.
Bei Versuchen (2015) konnten Stromstärken bis 50 µA klar abgelesen werden. Auch oberhalb von 2 mA zeigt das Galvanometer noch exakte Werte an.
Referenz -

Messbereiche

Stromart DC
Strom 0 ... 5 mA (nichtlineare Skala, 0,1 mA pro Teilstrich)
