URV BN 10910


Inventarnummer 00056
Bezeichnung UHF Millivoltmeter Type URV BN 1091
Hersteller Rohde & Schwarz
Herstellungsjahr 1958
Kategorie Millivoltmeter
Material Stahlblechgehäuse, Kunststoff
Abmessungen (BTH) 286 · 227 · 226 mm
(R&S Normkasten Größe 35)
Masse 7,6 kg
Markierungen Fertigungsnummer: M751/47
Zustand Originalzustand, keine Siegel, vollständig.
Die Frontplatte ist in einem sehr guten Zustand, innen ist das Gerät optisch einwandfrei und sauber. Das Stahlblechgehäuse ist jedoch stark strapaziert mit diversen Lackschände und Roststellen (für die Fotos wurde das bessere Gehäuse des Nachfolgemodells verwendet). Der Originaldeckel fehlt.
Technisch wurden noch keine Tests durchgeführt.
Referenz Datenblatt / Handbuch

Messbereiche

Stromart DC / AC
Spannung AC, Messgerät mit Tastkopf:
Teiler 1 : 1 - 3 ... 20 / 50 / 100 / 300 mV / 1 / 3 / 10 V (100 kHz ... 300 MHz)
Teiler 1 : 3 - 9 mV ... 30 V (2 ... 300 MHz)
Teiler 1 : 10 - 30 mV ... 100 V (3 ... 300 MHz)
Teiler 1 : 25 - 75 mV ... 250 V (4 ... 300 MHz)
Teiler 1 : 50 - 150 mV ... 500 V (4 ... 300 MHz)

AC, Messgerät mit Durchgangskopf:
3 ... 20 / 50 / 100 / 300 mV / 1 / 3 / 10 V (1 kHz ... 1.600 MHz)

DC
~ 1 mV ... ~ 12 V, je nach Bereich

Gerätecharakteristik

Eichdaten keine Angaben
Anzeigefehler keine Angaben
Frequenzfehler Tastkopf / Tastspitze: +/- 8% v. E.
Tastkopf und Teiler: +/- 20% v. E. (einschl. Teilerfehler)
Durchgangskopf: max +/- 5% (1 kHz ... 300 MHz); +/.- 15/ (300 ... 1000 MHz); +/- 18% (1000 ... 16000 MHz)
Temperaturfehler zwischen 20 und 40°C: < 3%
Datenblatt (nicht vorhanden)
Handbuch Rohde & Schwarz URV 19010 (Handbuch) [1.790 KB]
Schaltplan (siehe Handbuch)
Netzanschluss 115/125/220/235 V; 47 ... 63 Hz; ca. 16 VA

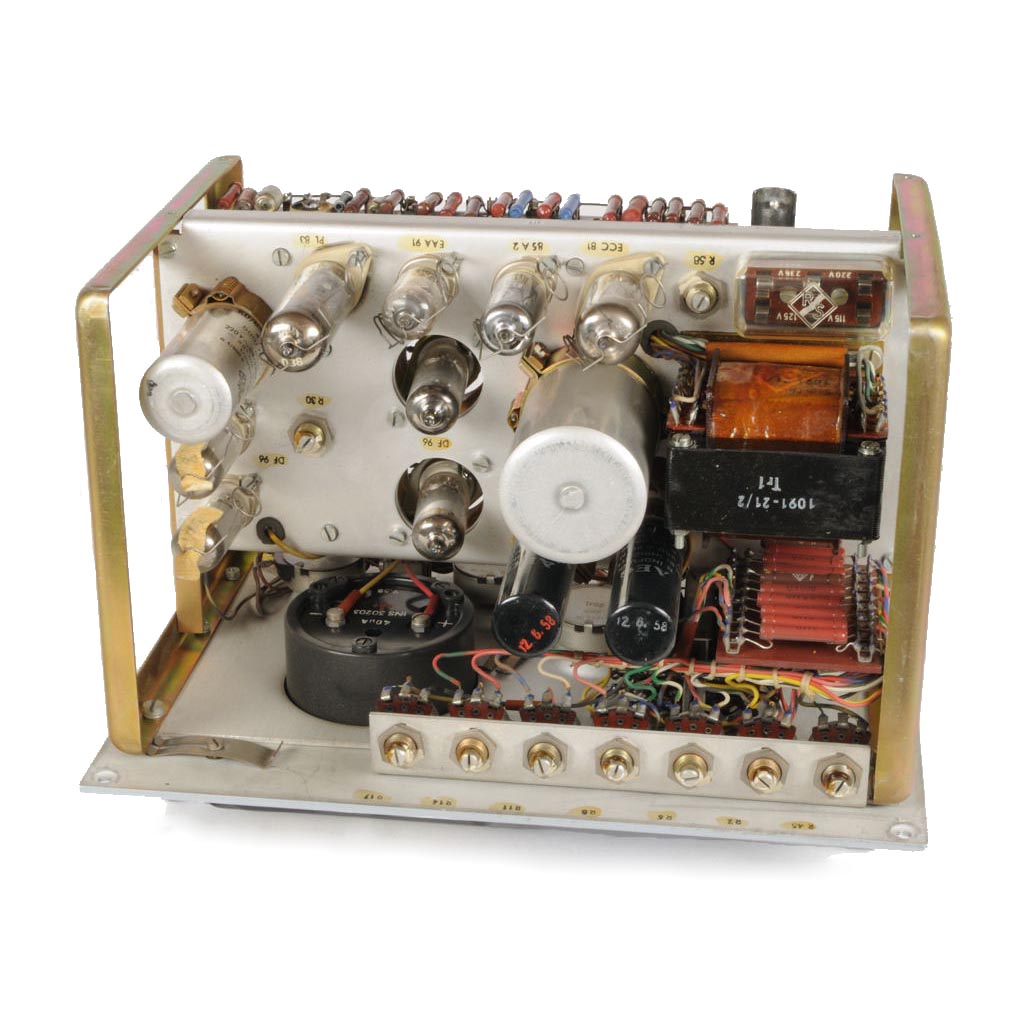

Bestückung Röhren:
4 x DF 96; 1 x EAA 91; 1 x ECC 81; 1 x PL 83
Sonstiges:
1 x Stabilisator 85 A 2; 1 x Zwergglimmlampe RL 210; 1 x Schmelzeinsatz 0,25 C DIN 41571

Anwendung

Das UHF-Millivoltmeter Type URV wird in Verbindung mit dem Tastkopf überall dort vorzugsweise angewendet, wo es beim Messen kleiner Hochfrequenzspannungen auf besonders geringe kapazitive Belastung der Messstelle ankommt. So kann man zum Beispiel, wenn der Tastkopf mit dem 1:10 Teiler bestückt wird, Hochfrequenzspannungen von 30 mV ... 100V bei einer sehr beachtliche geringen Eingangskapazität von kleiner als 0,8 pF messen. Man braucht also kaum mehr, wie es bisher beim Messen mit Dioden-Voltmetern an sehr verstimmungsempfindlichen Resonanzkreisen oft nötig war, dem Tastkopf eine kleine Kapazität vorzuschalten, um den Kreis nicht unzulässig zu verstimmen, sondern kann die Tastspitze unmittelbar mit der Messstelle verbinden. Es ist hiermit auch nicht mehr nötig, die durch die Vorschaltkapazität bewirkte Spannungsteilung zu berücksichtigen.
Da es sich beim Messern z.B. des Verstärkungsfaktors, der Dämpfung oder der Bandbreite um relative Spannungsmessungen handelt, die bei einer bestimmten Frequenz oder innerhalb eines schmalen Frequenzbandes ausgeführt werden, stellt die Angabe "300 MHz" nicht die obere Grenzfrequenz dar. Man kann vielmehr, da der Frequenzgang des Tastkopfes auf die Genauigkeit solcher Relativmessungen keinen Einfluss hat, auch bis 2.000 MHz hinauf messen.

URV Durchgangskopf BN 10912/60

[00056] Durchgangsmesskopf BN 10912/60 zu FN M751/47 , Rohde & Schwarz, 1958

URV Durchgangskopf (10V)
1 kHz ... 2400 MHz / 60 Ohm
BN 10912/60
zu URV FNr. M751/47
