M07359
|
| Inventarnummer | 00331 |
| Bezeichnung | M07359 |
| Spulenschwinger für Lichtstrahl-Oszillographen | |
| Hersteller | Siemens & Halske |
| Datierung | ca. 1975 |
| Kategorie | Lichtstrahl Oszillographen |
| Material | Kunststoff, Messing |
| Abmessungen | Ø 3 mm; Länge 70 mm |
| Masse | ca. 2 g |
| Zustand | 1 |
| Markierungen |
Typenbezeichnung: 2000M |
| Beschreibung | - |
| Schrifttum | - Spulenschwinger Ms 1 A7200/2d (1971) [6.620 KB] |
Gerätecharakteristik Type 2000M
| Dämpfung | Flüssigkeitsdämpfung |
| nutzbarer Frequenzbereich |
0 ... 1200 Hz (Amplitudenfehler < 5%) 0 ... 2000 Hz (Amplitudenfehler < 30%) |
| Widerstand |
Systemwiderstand Ri = 35 Ω erforderlicher Abschlusswiderstand Ra > 100 Ω |
| Empfindlichkeit |
Stromempfindlichkeit Si 5,1 mm / mA ∙ m Spannungsemfindlichkeit Su 0,146 mm / mV ∙ m |
weitere Aufnahmen des Exponats ...

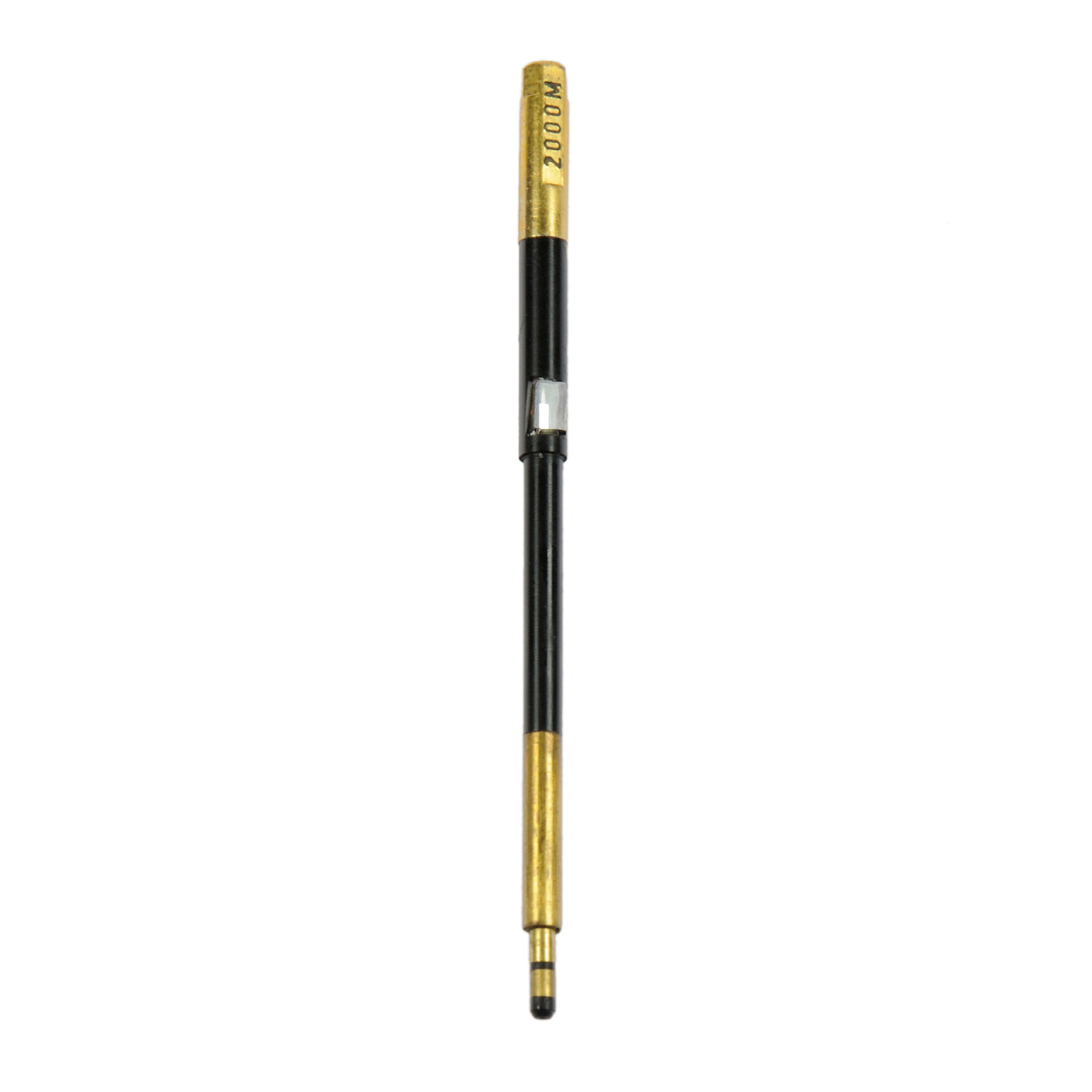

![[00331] Spulenschwinger Type M07359 für Lichtstrahl-Oszillographen; Siemens & Halske; ca. 1975](../../images/00331_d_siemens_spulenschwinger2.jpg)
|
Änderungen
| 2013-07-04 | Erfassung |
| 2017-01-15 | Handbuch ergänzt, Typenbezeichnung aktualisiert, Datierung geändert |
