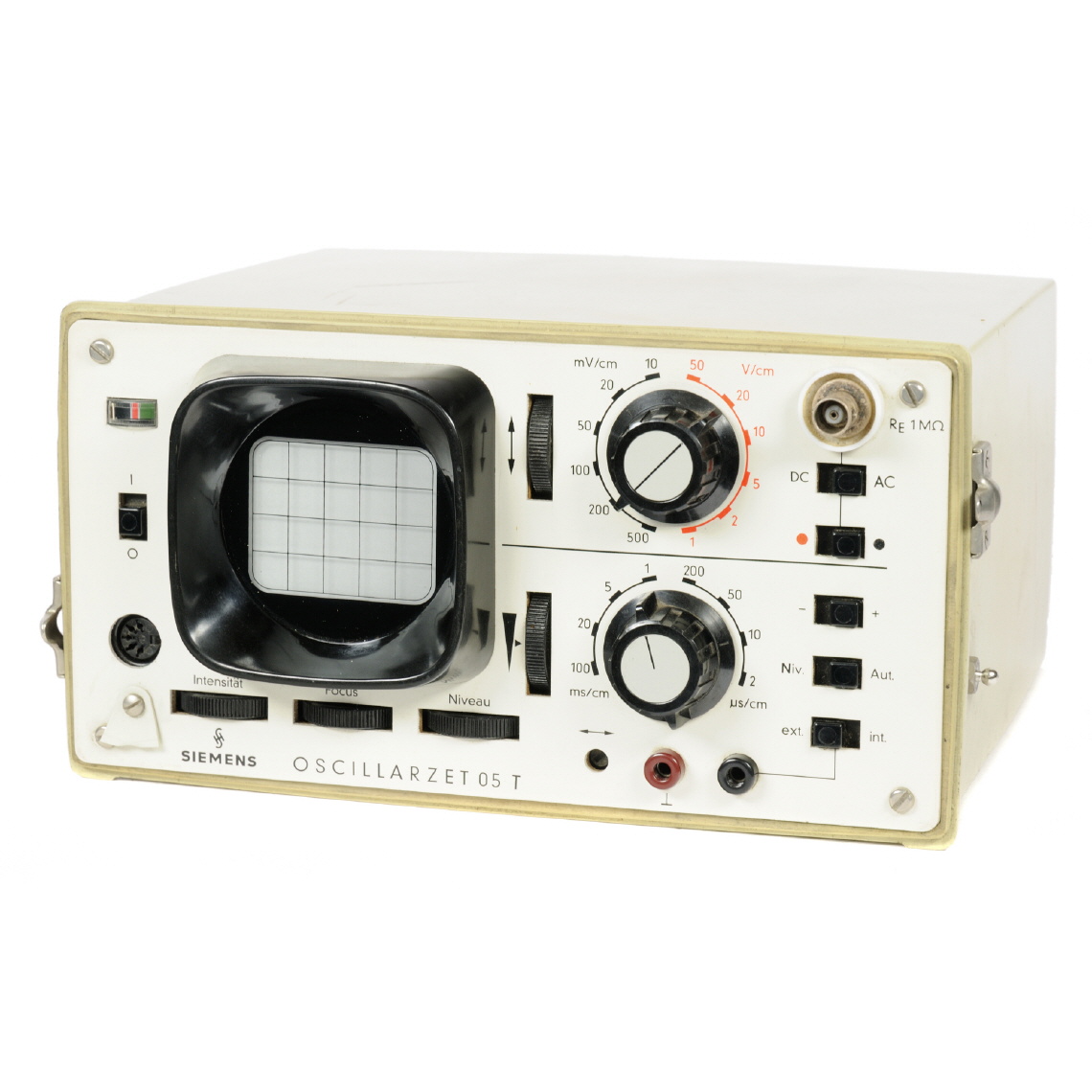

Oscillarzet 05 T


letzte Änderung 2013-06-09
Inventarnummer 00059
Bezeichnung Oscillarzet 05 T
Hersteller Siemens & Halske
Datierung 1975
Kategorie aktive Messgeräte Oszillograph
Material Kunststoffgehäuse
Abmessungen (BTH) 250 ∙ 135 ∙ 220 mm (ohne Deckel)
(BTH) 250 ∙ 135 ∙ 260 mm (mit Deckel)
Masse 2,8 kg (ohne Deckel)
3,3 kg (mit Deckel)
Zustand 2
Markierungen Typ: M338-A3; F-Nr. C11-061
Beschreibung -
Referenz -

Gerätecharakteristik

Vertikale Ablenkung siehe Handbuch
Horizontale Ablenkung siehe Handbuch
weitere Angaben siehe Handbuch
Datenblatt nicht vorhanden
Handbuch Siemens & Halske - Oszillarzet 05 T (Handbuch) [2.477 KB]
Schaltplan Siemens & Halske - Oszillarzet 05 T (Schaltplan) [1.002 KB]
Netzanschluß 2 Batterien zu je 6 V (Typ 3 G x 3/U; 2,6 Ah) - Stromentnahme je Batterie etwa 350 mA, ununterbrochene Betriebsdauer ohne Nachladung max. 7 Stunden,
Pufferbetrieb aus Netz 220 V~ ± 10% Sicherungen 2 x 2,5 A/250 V flink
Bestückung D 7 - 16 G]

Anwendung

Der OSCILLARZET O5 T ist ein tragbarer, netzunabhängiger und einfach zu bedienender Elektronenstrahl-Oszillograph. Er ist in erster Linie für den ortsunabhängigen Wartungsdienst geeignet, z. B. für Montage, Wartungs- und Kontrollarbeiten an ausgedehnten Anlagen, in Flugzeugen und auf Schiffen. Er kann sowohl für Messungen in Regel- und Steueranlagen mit relativ niedriger Arbeitsgeschwindigkeit als auch für Untersuchungen in hochfrequenten Schaltkreisen eingesetzt werden.
Die Unabhängigkeit vom Lichtnetz oder anderen geerdeten Versorgungsspannungen ergibt bei Messungen mit kritischen Erdungsverhältnissen absolute Sicherheit gegen Erdschleifen. Die vollisolierte Ausführung des Gehäuses wirkt sich bei derartigen Messungen günstig aus. Das Gerät kann deshalb ohne Verschlechterung der Erdverhältnisse auf metallene Unterlagen gestellt werden.
