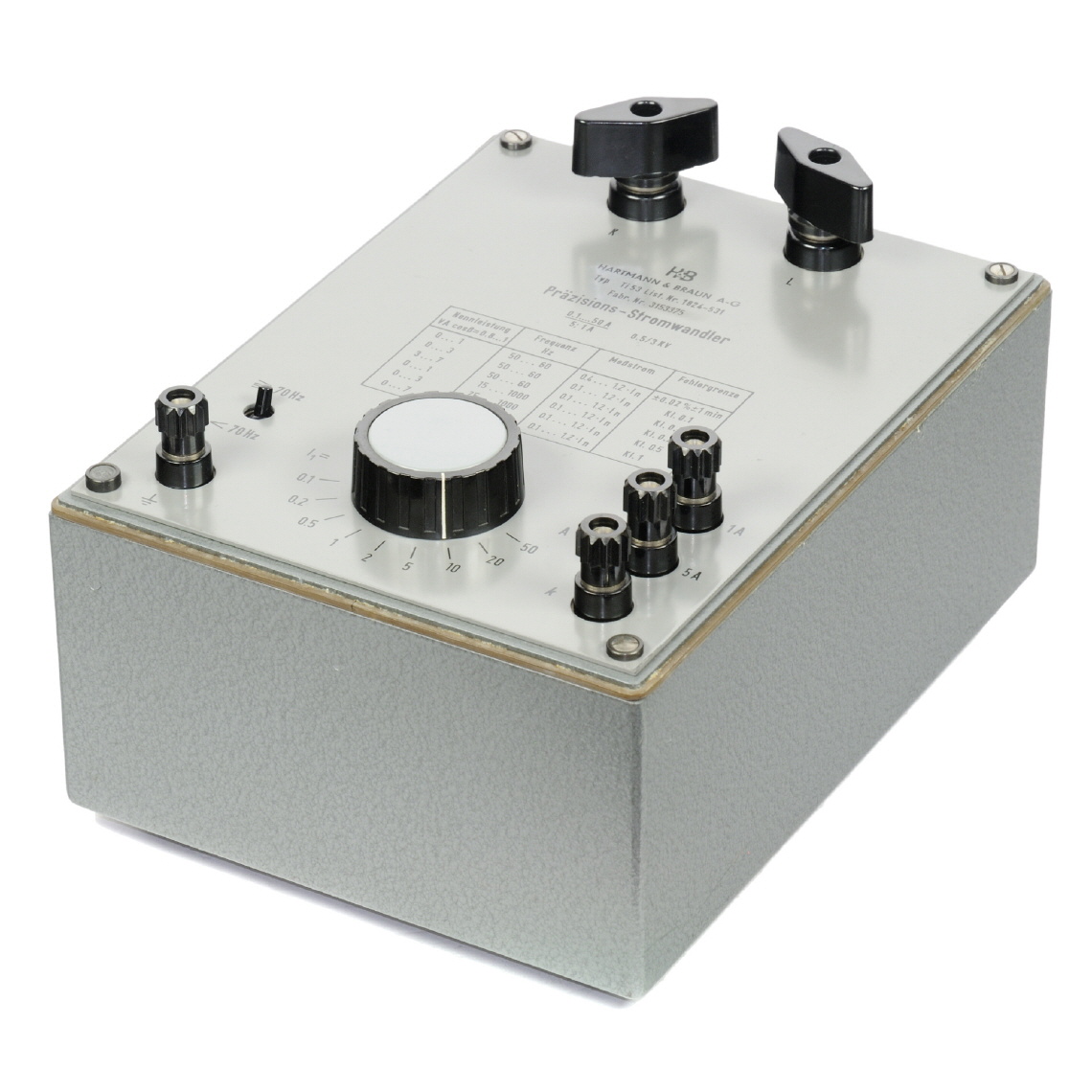

Präzisions-Stromwandler Ti53


letzte Änderung 2014-12-28
Inventarnummer 00050
Bezeichnung Präzisions-Stromwandler Ti 53
  Der Ti53 ist ein universeller, primär mit Hilfe eines Drehschalters unter Last umschaltbarer Stromwandler, der vor allem als Zubehör zu Präzisions-Leistungsmessern und zu Strommessern dient.
Hersteller Hartmann & Braun
Herstellungsjahr ca. 1960
Kategorie passive Messgeräte Zubehör Stromwandler
Material Eisen; Blechgehäuse, Kunsstoff, Messing
Abmessungen (BTH) 190 ∙ 250 ∙ 150 mm
Masse 4,8 kg
Zustand 1A
Markierungen Seriennummer 3153375
Referenz H&B Katalog 1964, Seite 107

Gerätecharakteristik

primärer Nennstrom 9 primäre Nennstöme
0,1 - 0,2 - 0,5 - 1 - 2 - 5 - 10 - 20 - 50 A
sekundärer Nennstrom 5 A und 1 A
Fehlergrenzen +/- 0,02%, +/- 1' bei ... 1 VA, 50 ... 60 Hz, 0,3 ... 1,2 x I<sub>n</sub>
Klasse 0,1 bei ... 3 VA, 50 ... 60 Hz, 0,1 ... 1,2 x I<sub>n</sub>
Klasse 0,2 bei ... 1 VA, 15 ... 1000 Hz, 0,1 ... 1,2 x I<sub>n</sub>
Datenblatt H&B Katalog 1964, Seite 107
Handbuch (nicht vorhanden)
Schaltplan (nicht vorhanden)
