Supergalvanometer


letzte Änderung 2013-02-02
Inventarnummer 00217
Bezeichnung Supergalvanometer mit Doppelspule
Hersteller Siemens & Halske
Datierung ca. 1940
Kategorie Strom, Spannung
Material Preßstoff, Aluminium, Messing, Glas
Abmessungen Höhe 245mm, Fußabstand 130 mm
Masse 3,2 kg
Zustand 1A
Markierungen Seriennummer 1943608 auf dem Meßwerk und auf dem Sockel
Beschreibung -
Referenz Handliste Teil Vb - Spiegel-Galvanometer, 1939

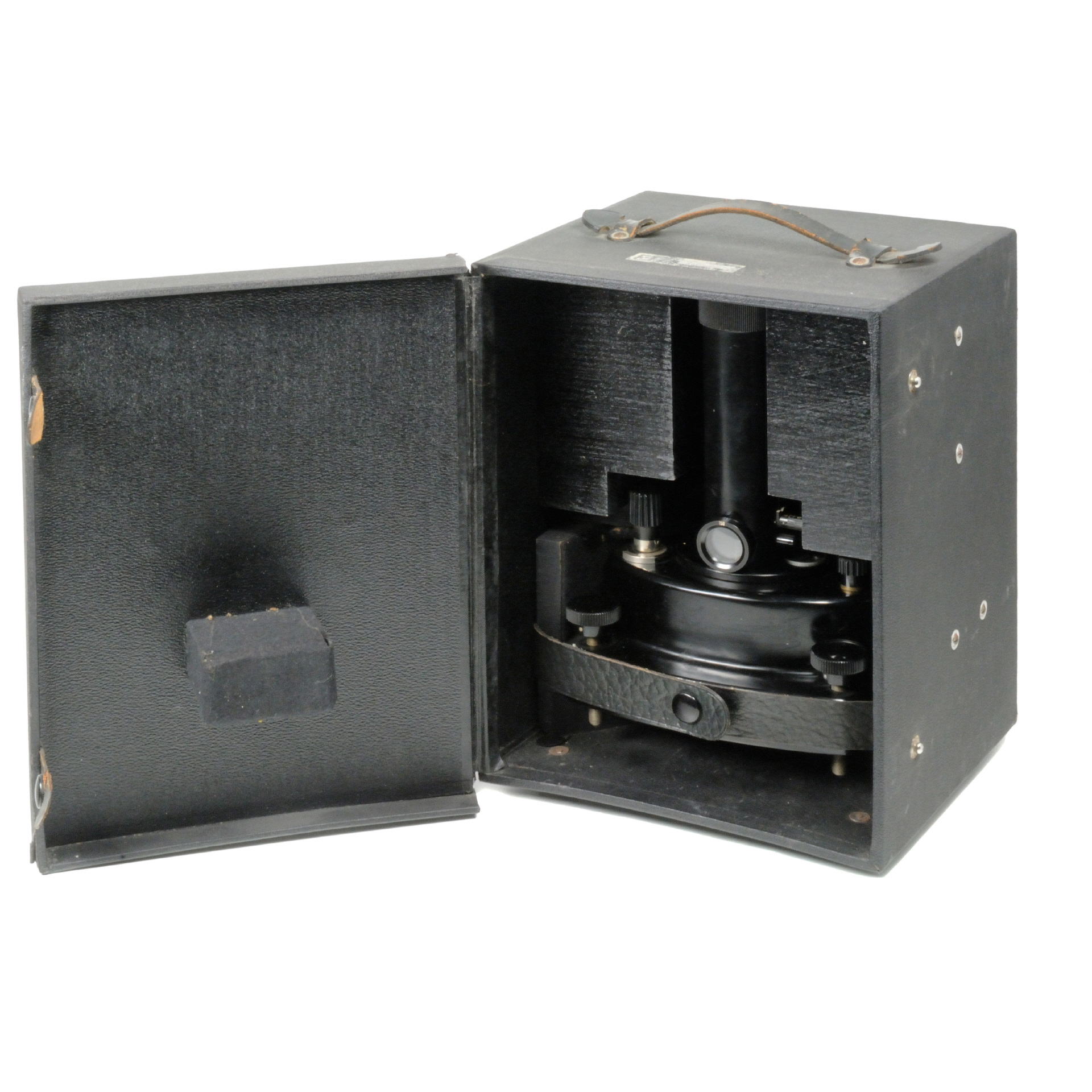

Originalverpackung

Abmessung (BTH): 215 x 200 x 295 mm
Masse 3,6 kg
Beschriftung Hinweisschild auf der Frontseite: "Vorsicht aufrecht transportieren"
Zustand 2

Gerätecharakteristik

Empfindlichkeit ca. 0,25 ... 0,75 µV / mm / m
ca. 0,09 ... 0,4 nA / mm / m
(abhängig vom regelbaren magnetischen Nebenschluß)
weitere technische Daten Stromempfindliche Spule:
Meßwerkwiderstand etwa 480 Ω
je nach Magnetnebenschluß:
äußerer Grenzwiderstand 65000 ... 5000 Ω
Stromkonstante: ca. 0,075 ... 0,25 nA
Spannungskonstante: ca. 5 ... 1,5 µV
ballistische Konstante: ca. 0,22 ... 0,8 nC

Spannungsempfindliche Spule:
Meßwerkwiderstand etwa 11 Ω
je nach Magnetnebenschluß:
äußerer Grenzwiderstand 120 ... 1,2 Ω
Stromkonstante: ca. 1,7 ... 6,0 nA
Spannungskonstante: ca. 0,22 ... 0,07 µV
ballistische Konstante: ca. 4,5 ... 16 nC

Schwingungsdauer, volle Periode, etwa 7,5 s
Datenblatt siehe Handliste Teil Vb - Spiegel-Galvanometer, 1939
Handbuch nicht vorhanden

weitere Aufnahmen des Exponats ...

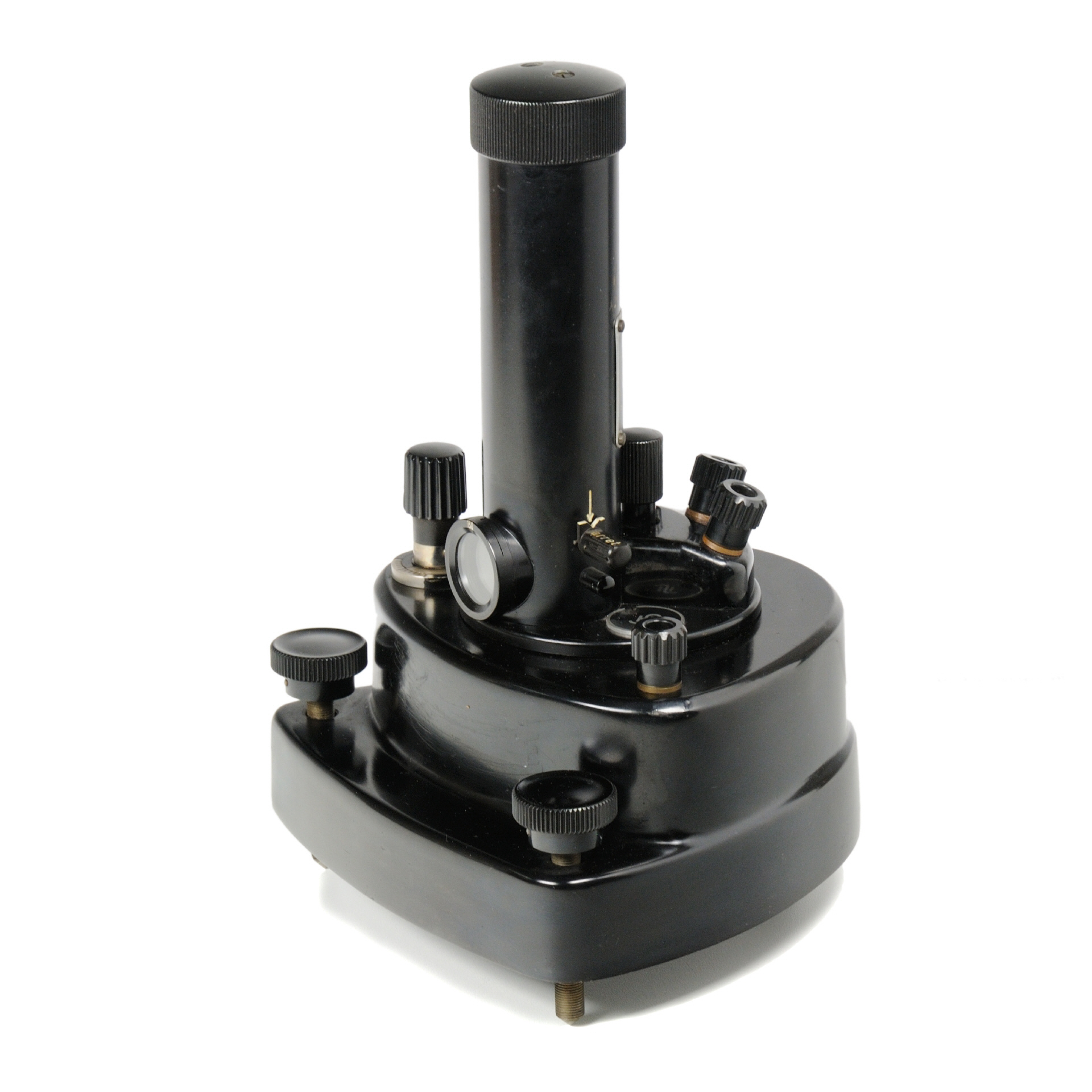

[00217] Spiegelgalvanometer für höchstempfindliche Strom- und Spannungsmessungen, mit Doppelspule, austauschbarem Meßwerk und regelbarem magnetischem Nebenschluß; Siemens & Halske; ca. 1940
