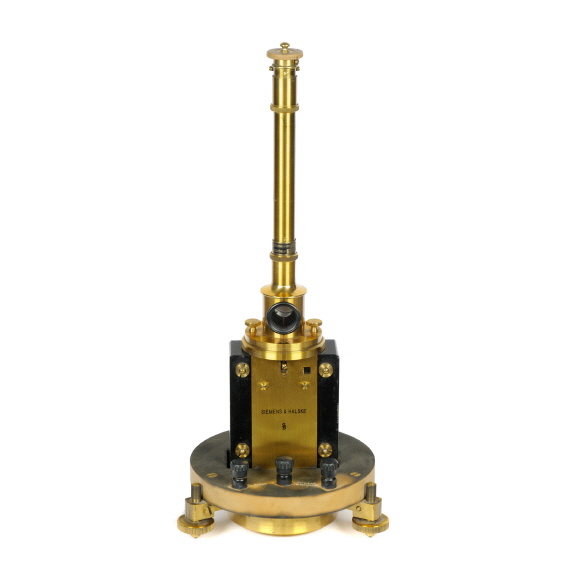

Spiegelgalvanometer


letzte Änderung 2013-05-26
Inventarnummer 00481
Bezeichnung Spiegelgalvanometer mit Drehspulsystem für allgemeine Laboratoriumszwecke
Hersteller Siemens & Halske
Datierung ca. 1915
Kategorie passive Messgeräte Galvanometer Spiegel Galvanometer
Material Messing, Ebonit
Abmessungen (BTH) Höhe 38 cm; Durchmesser Sockel ca. 14 cm
Masse 3,3 kg
Zustand 1A
Markierungen Seriennummer 2084761
Beschreibung (siehe unten)
Referenz Messinstrumente für Laboratorium und Montage, Preisliste 56 VIII. Teil; Siemens & Halske; 1912 (Seite 6)

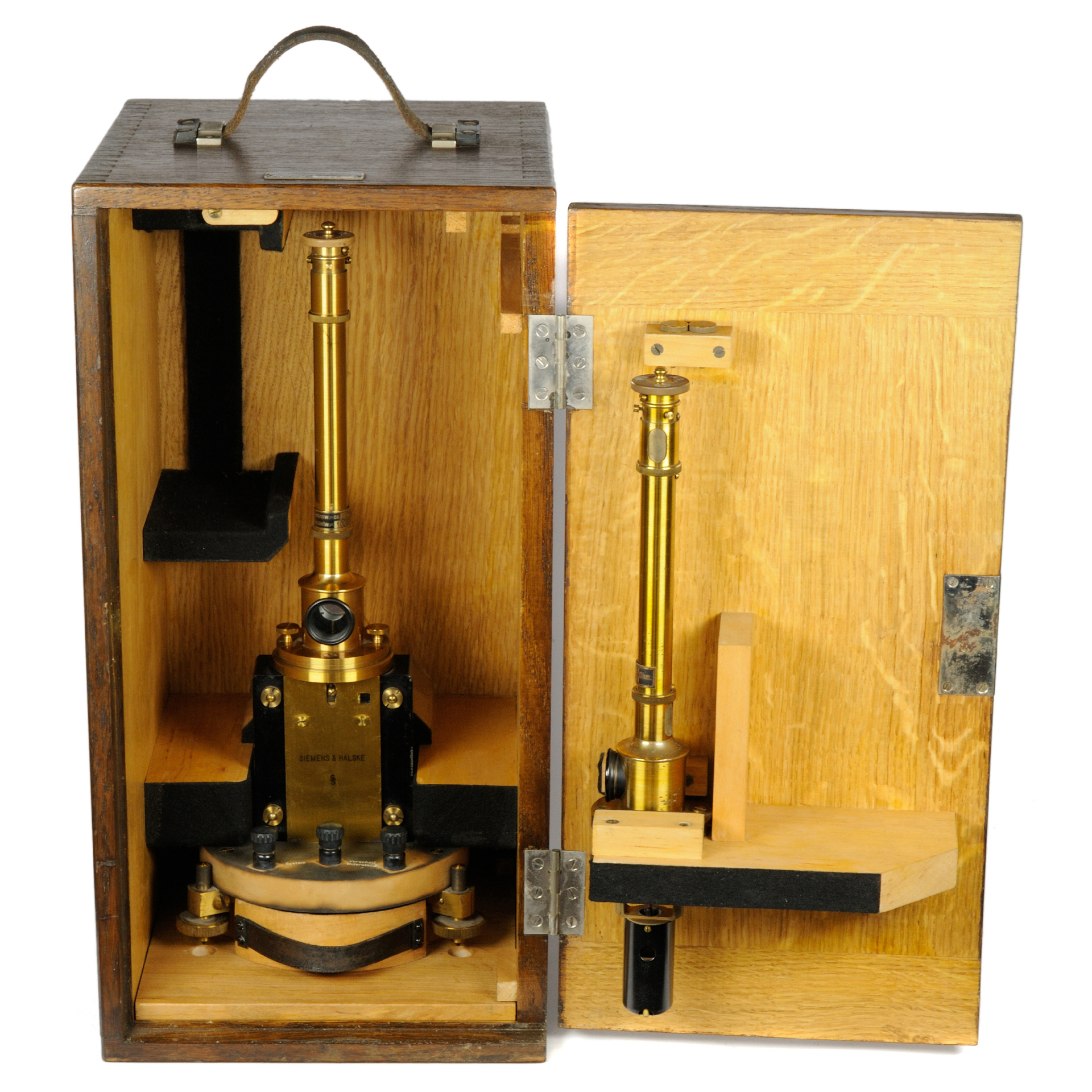

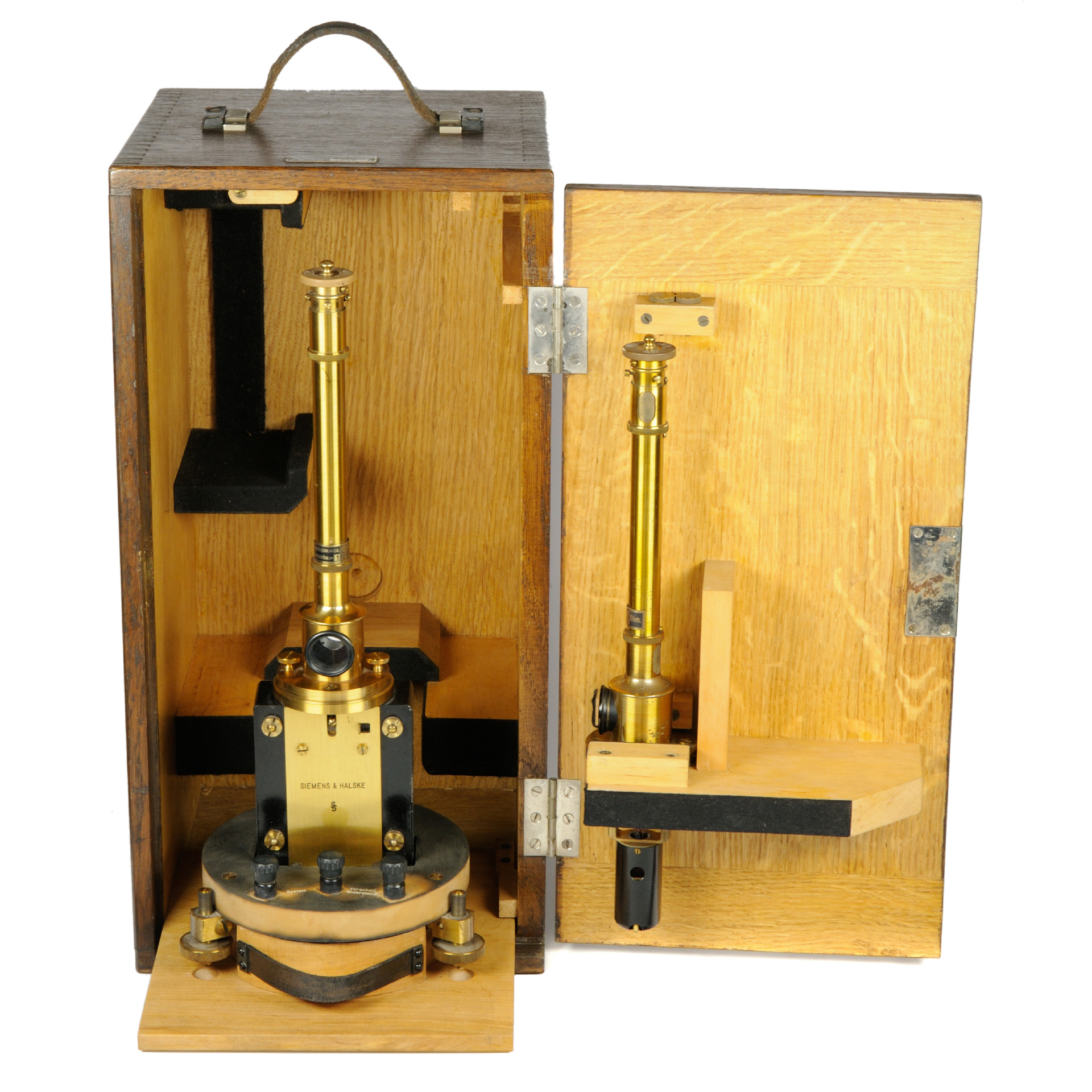

Originalverpackung (Inventar Nr. 00478)

Abmessung (BTH) 220 x 240 x 440
Masse 5,6 kg
Beschriftung keine Herstellerbeschriftung;
Zustand 2

Katalog von 1906 - Nr. 95

Spiegel-Galvanometer nach Deprez-d’Arsonval.
Das Instrument ist mit feststehendem Magnetsystem und beweglicher, an Metallfäden hängender Spule ausgerüstet. Die Ablenkungen des mit der Spule verbundenen Spiegels sind infolge eines vollständig homogenen Magnetfeldes in weiten Grenzen proportional dem durch die Spule gesandten Strome und werden mittels besonderer Ablesevorrichtungen (Meßlaternen) beobachtet.
Das Spiegel-Galvanometer wird seit 1896 gebaut.

Anwendung

[00262] Spiegelgalvanometer, Siemens & Halske, ca. 1900 - Zeichnung

Das Exponat von Siemens & Halske hat ein abnehmbares Oberteil, bestehend aus Spule, Eisenkern und Feder. Diese Bauart ermöglicht unterschiedlich empfindliche Einsätze in ein Gerät ohne großen Aufwand einzubauen. Das Exponat besitzt einen Innenwiderstand (Spule, Aufhängungsband und Spiralfeder) von 1000 Ohm.
Im Herausnehmbaren Teil hängen Drehspule und Spiegel an einem dünnen Band aus Phosphorbronze. Die Stromzuführung zur Drehspule erfolgt über dieses Band und über eine untere Spannfeder (Silberdraht). Die Drehspule kann mit einer Arretiervorrichtung zum Transport blockiert werden.

weitere Aufnahmen des Exponats ...

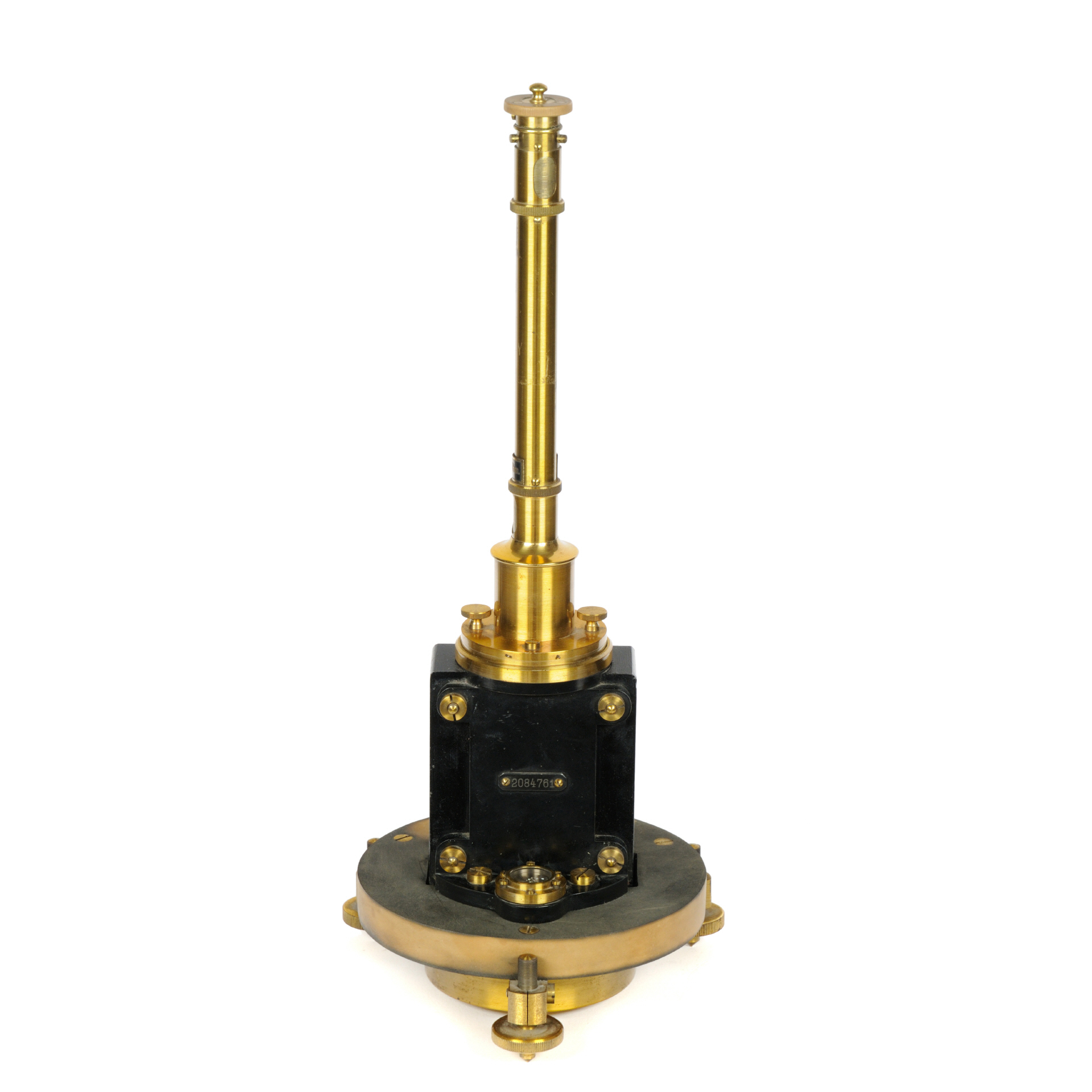

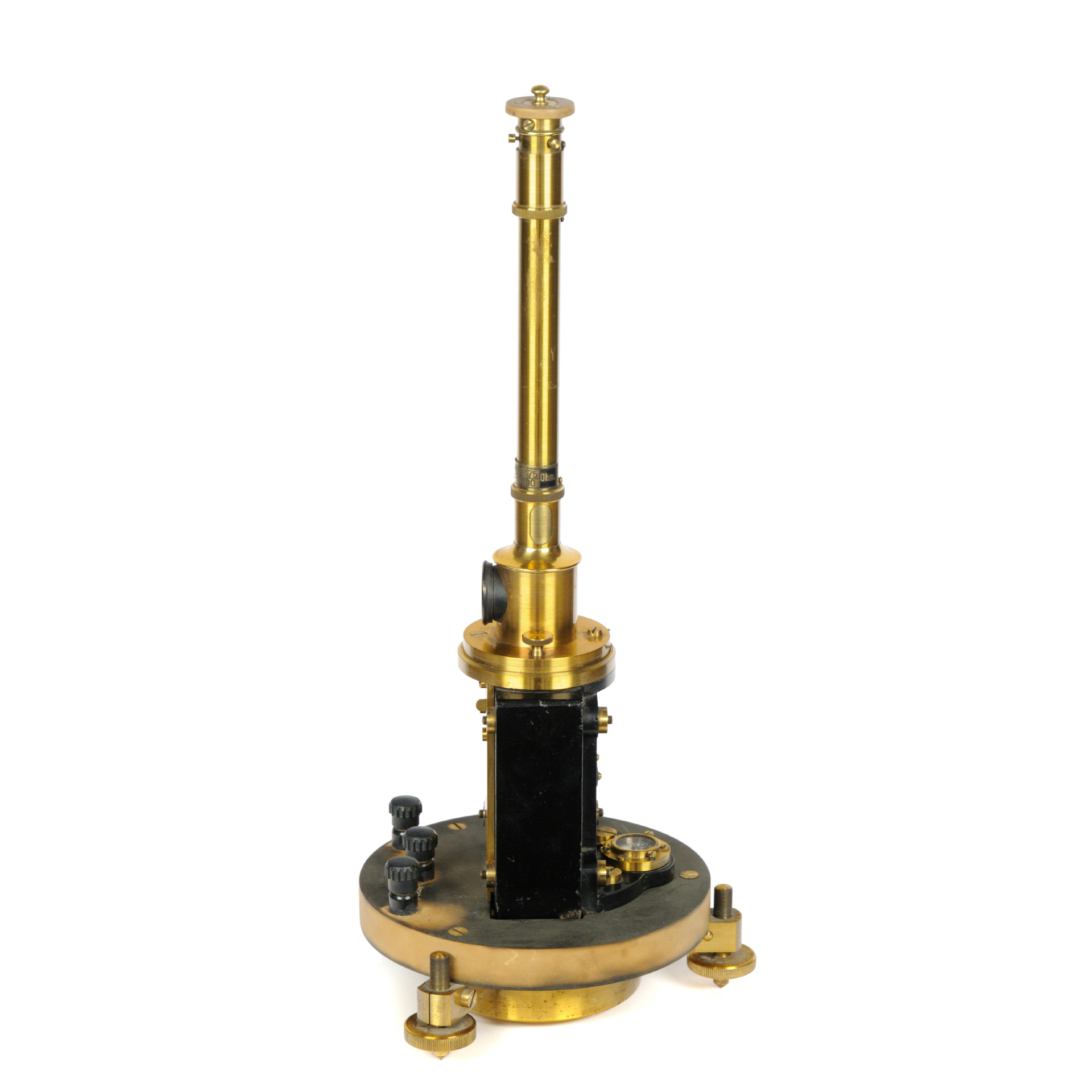

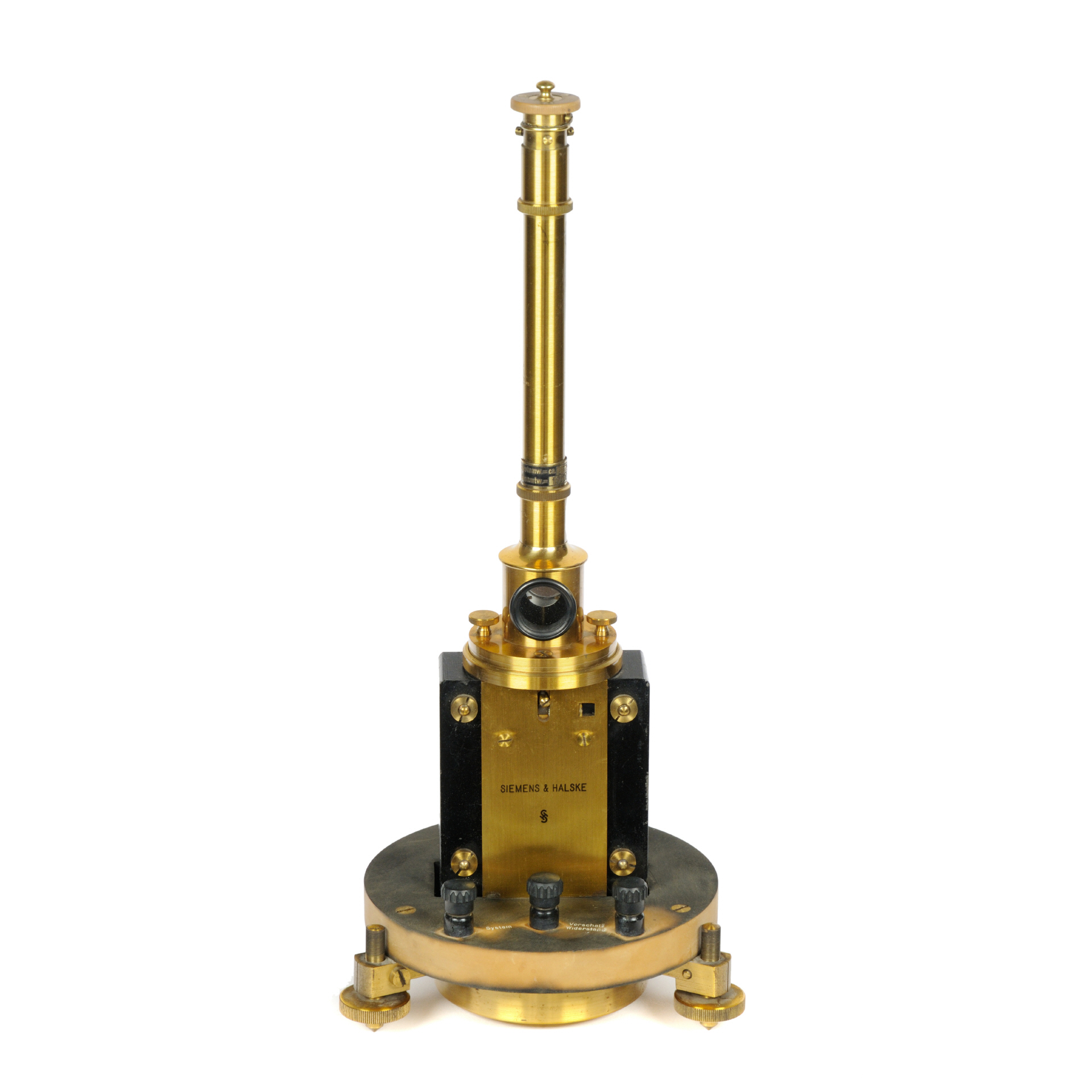

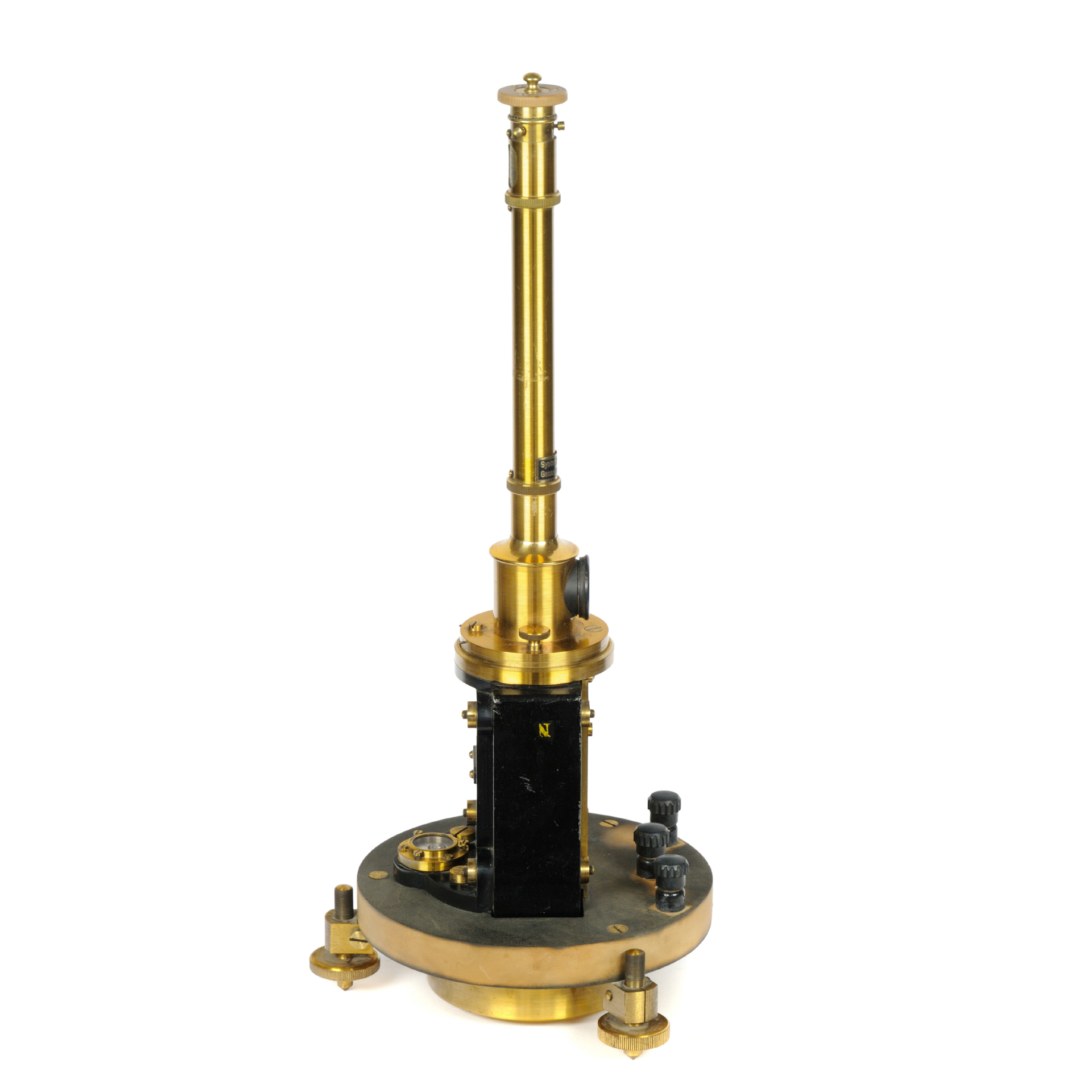

[00481] Spiegelgalvanometer mit Drehspulsystem für allgemeine Laboratoriumszwecke; Siemens & Halske, ca. 1915 [00481] Spiegelgalvanometer mit Drehspulsystem für allgemeine Laboratoriumszwecke; Siemens & Halske, ca. 1915 [00481] Spiegelgalvanometer mit Drehspulsystem für allgemeine Laboratoriumszwecke; Siemens & Halske, ca. 1915 [00481] Spiegelgalvanometer mit Drehspulsystem für allgemeine Laboratoriumszwecke; Siemens & Halske, ca. 1915
[00481] Spiegelgalvanometer mit Drehspulsystem für allgemeine Laboratoriumszwecke; Siemens & Halske, ca. 1915 [00481] Spiegelgalvanometer mit Drehspulsystem für allgemeine Laboratoriumszwecke; Siemens & Halske, ca. 1915
