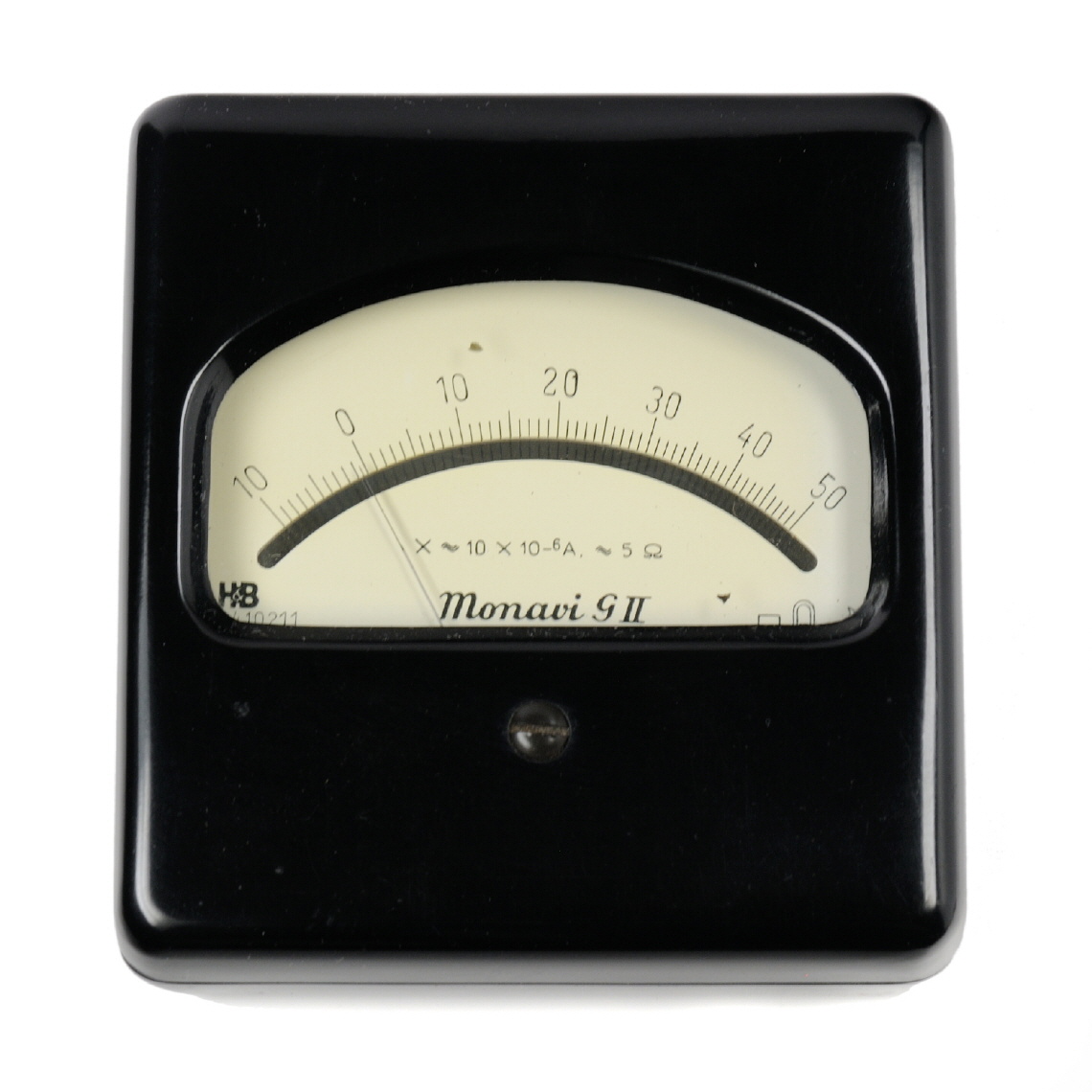

Monavi G II


letzte Änderung 2013-01-22
Inventarnummer 00422
Bezeichnung Monavi G II
Hersteller Hartmann & Braun
Datierung 1950
Kategorie Galvanometer
Material Pressstoffgehäuse
Abmessungen (BTH) 88 ∙ 95 ∙ 40 mm
Masse 0,38 kg
Zustand 1A
Markierungen Skalennummer 2410211
Beschreibung -
Referenz -

Messbereiche

Stromart DC
Anzeige -10 ... 0 ... +50
Stromkonstante ca. 10 µA; ca. 5 Ω

Anmerkungen

Das Monavi G Zeigergalvanometer besitzt ein empfindliches, in Spitzen gelagertes Drehspulmeßwerken und ist in erster Linie als Nullinstrumente für Brückenmessungen, Kompensationsschaltungen und ähnliches gedacht. Durch die besonders ausgebildete Skala von 60 Teilen (-10 ... 0 ... +50) kann das Gerät auch für empfindliche Messungen benutzt werden.

Das Monavi G wird in zwei Varianten gefertigt:
Monavi G I - stromempfindlichen Meßwerk und einer Stromkonstante von etwa 5,3 µA bei 167 Ω Eigenwiderstand
Monavi G II - spannungsempfindlichem Meßwerk und einer Stromkonstante von etwa 10 µA bei 5 Ω Eigenwiderstand
