Diesselhorst Kompensator


letzte Änderung 2013-11-23
Inventarnummer 00612
Bezeichnung Thermokraftfreier Kompensator mit konstantem kleinen Widerstand mit 5 Dekaden (Nr. 60) - Diesselhorst-Kompensator
Hersteller Wolff, Otto
Herstellungsjahr Herstellung: ca. 1920
(Geräte dieser Bauart wurden mindestens seit 1910 gefertigt und fanden sich auch - nahezu unverändert - in den 1940er Jahren noch im Programm)
Kategorie passive Messgeräte Zubehör Kompensatoren
Material Holz, Messing, Hartgummi, Manganin
Abmessungen (BTH) 460 ∙ 340 ∙ 185 mm (ohne Deckel)
(BTH) 460 ∙ 340 ∙ 205 mm (mit Deckel)
Masse 14,5 kg (ohne Deckel)
15,8 kg (mit Deckel)
Zustand 3
(Das Holzgehäuse ist stark mitgenommen, eine Zierleiste fehlt, der Deckel ist "genagelt" und damit unbrauchbar), technisch ist das Gerät soweit im Originalzustand.
Markierungen Seriennummer 5224
Inventaraufkleber auf der Vorderseite von Deutsches Amt für Maß und Gewicht (1946 - 1950) und Amt für Standardisierung, Meßwesen und Warenprüfung (1974 - 1990)
Eichzeichen auf der Oberfläche - "D R" mit zwei Sternen in Ellipse, Gültigkeit bis 1955 (Schild mit blauem Hintergrund)
Beschreibung Der Kompensator besteht aus 5 Dekaden-Kurbeln, 2 Umschalter und ein Taster, die auf einer Hartgummi-Platte montiert sind. Im Inneren des Gehäuses befinden sich die Widerstände. Die Kurbeln schleifen mit Messing-Federkontakten über Kontaktklötzen, der Übergangswiderstand wird dadurch auf ein Minimum reduziert. Die Anschlußklemmen sind auf den Seiten des Geräts herausgeführt. Die Anordnung der Klemmen ist so, dass auch zum Betrieb der Deckel geschlossen bleiben kann. Der Deckel hat auf der Unterkante eine Filzauflage, die das Gehäuse dicht abschließt.
(Auszug aus dem Katalog)
Der Apparat eignet sich wegen seines kleinen Widerstandes (14 ½ Ohm im Kompensationskreis) besonders zur genauen Messsung kleiner elektromotorischer Kräfte, z. B. von Thermoelementen, zu Strommessungen mit Hilfe g;anz kleiner Abzweigwiderstände, Temperaturmessungen mittelst Widerstandsthermometer und dergl. Der Gesamtwiderstand an den Klemmen + B - beträgt 90 Ohm.
Da der Apparat auch vollständig frei von störenden Thermokräften ist, die bei anderen Apparaten durch das Drehen der Kurbel entstehen, so läßt sich die durch 5 Dekaden gegebene große Genauigkeit der Einstellung auch voll ausnutzen.
Der Meßbereich liegt von 1 Volt abwärts bis zu den kleinsten elektromotorischen Kräften. Da der Widerstand des Galvanometerkreises bei jeder Einstellung konstant bleibt, so lassen sich die letzten Stellen auch ohne Kurbeleinstellung direkt als Galvanometerausschlag ablesen, wodurch schnelleres Arbeiten ermöglicht wird.
Referenz Liste IV über Elektrische Meßinstrumente, ca. 1910, Seite 36
Thermokraftfreier Kompensationsapparat mit fünf Dekaden und konstantem kleinen Widerstand. Von H. Diesselhorst in Charlottenburg. (Mitteilung aus der Physikalisch-Technischen Reichsanstalt.); Zeitschrift für Instrumentenkunde, XXVIII. Jahrgang, Januar 1908
(ZIK 1908 1 [4.008 KB] )

Geschichte

Der Kompensator wurde 1946 vom Deutschen Amt für Maß und Gewicht (1946 - 1950) in das Inventar übernommen und verblieb dort über Jahrzehnte - das letzte Inventarschild weist als Eigentümer das Amt für Standardisierung, Meßwesen und Warenprüfung (1974 - 1990) aus.

Aufnahmen des Geräts ...

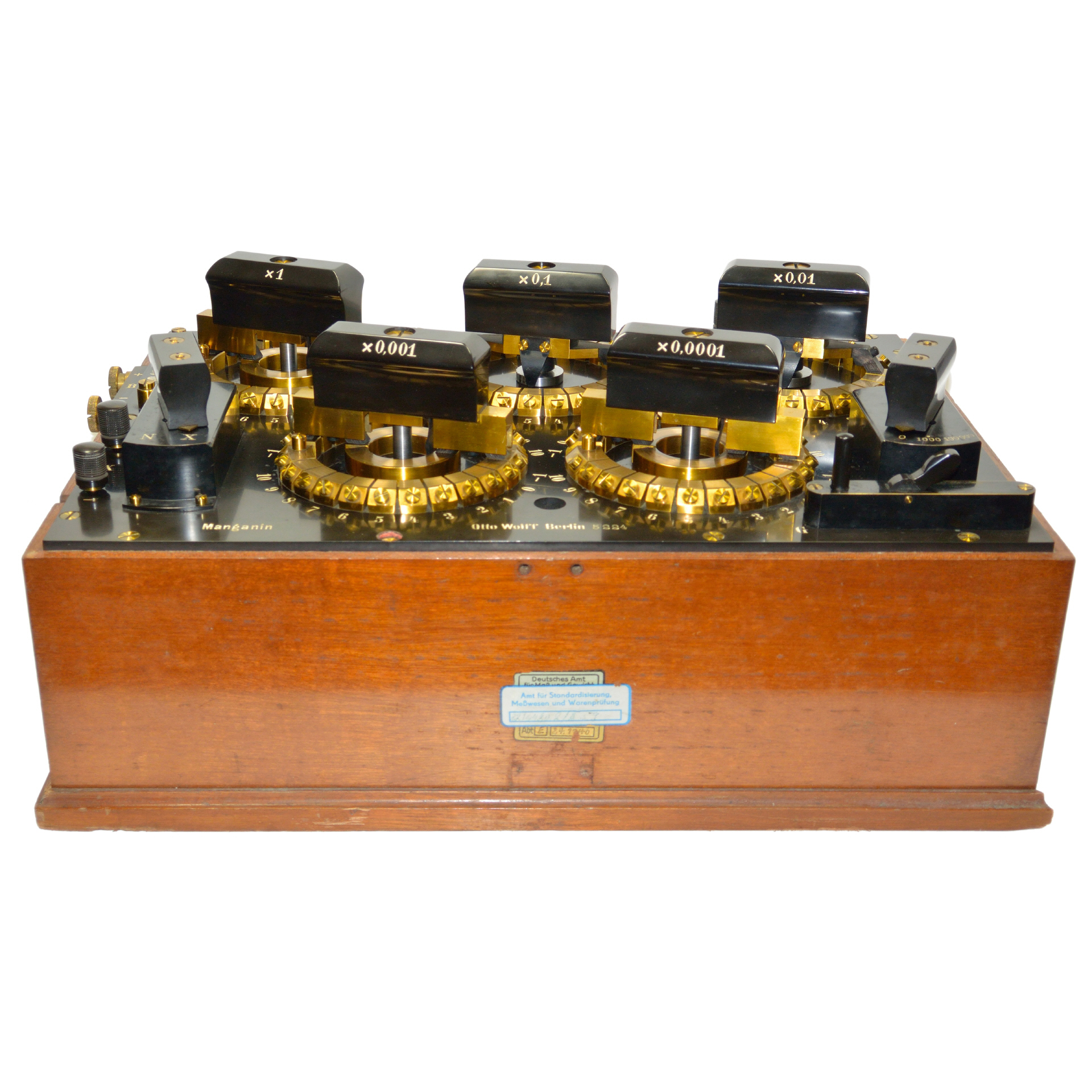

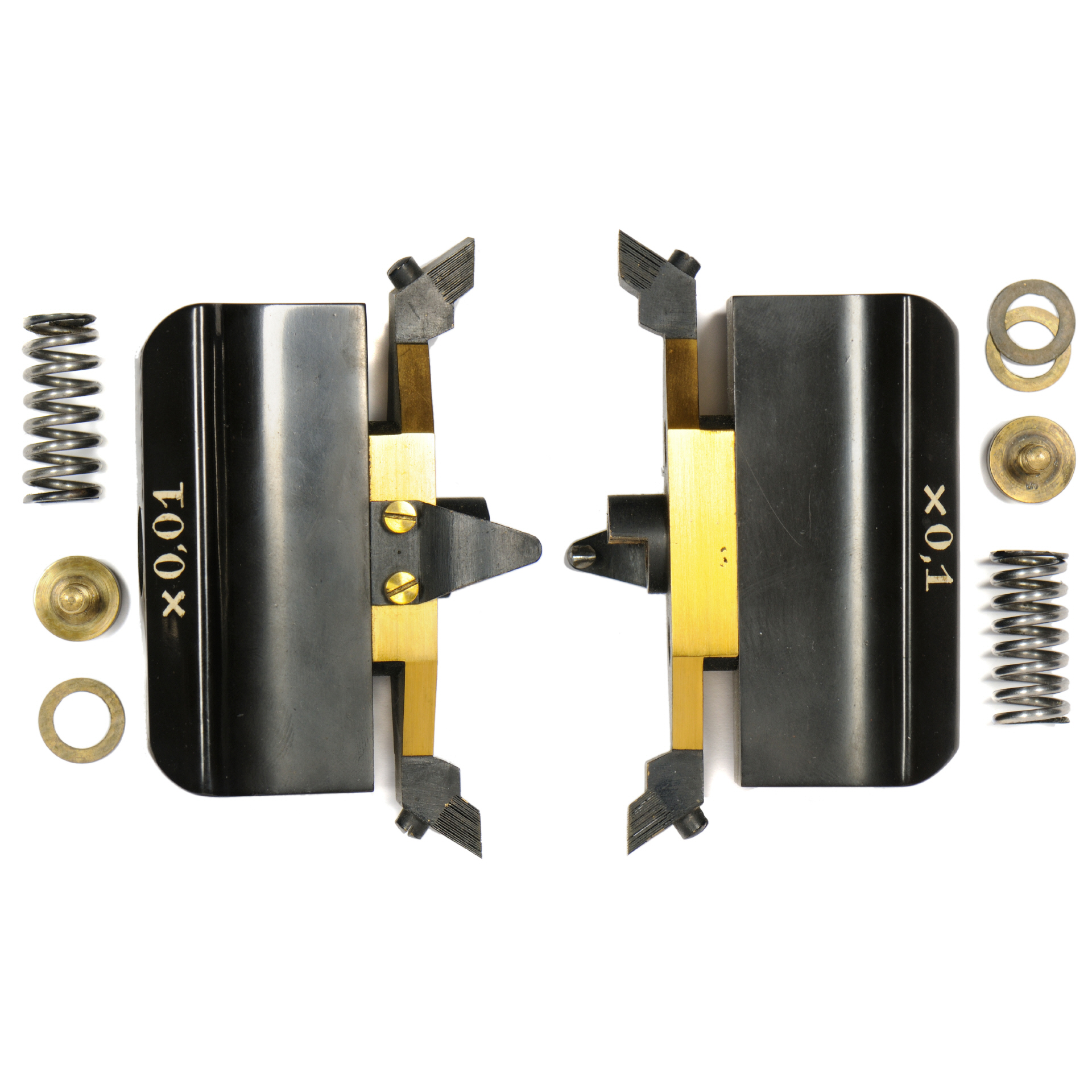

[00612] Thermokraftfreier Kompensator mit konstantem kleinen Widerstand mit 5 Dekaden (Nr. 60); Otto Wolff, Berlin; ca. 1920 [00612] Thermokraftfreier Kompensator mit konstantem kleinen Widerstand mit 5 Dekaden (Nr. 60); Otto Wolff, Berlin; ca. 1920
