Leistungsmesskoffer


letzte Änderung 2013-06-28
Inventarnummer 00060
Bezeichnung Leistungsmesskoffer
Hersteller Allgemeine Elektricitäts-Gesellschaft
Datierung 1939 (Anhand der beiliegenden Beschreibung)
Kategorie passive Messgeräte Leistung, Arbeit Leistung
Material Pressstoff, Glas, Messing, Kupfer, Blech, Leder, Sperrholz
Abmessungen (BTH) 405 ∙ 345 ∙ 150 mm
Masse 6,8 kg (ohne Stromwandler)
Zustand Geräte im Koffer: 1A
Messkabel: 4E (Isolierung hart und spröde, unbrauchbar)
Koffer: 3 (Beschläge verrostet)
Markierungen Seriennummer Koffer: 1989760
Skalennummern: Voltmeter 1968906; Amperemeter 1941163; Wattmeter 1985760
Beschreibung -
Referenz -

Messbereiche

Stromart AC (Wechselstrom, Drehstrom)
Spannung ... 520 V
Strom ... 600 A
Leistung entsprechend der maximalen Spanungs- und Stromwerte

Gerätecharakteristik

Anzeigefehler ± 0,5% vom Skalenendwert
Datenblatt siehe Handbuch
Handbuch AEG - Leistungsmeßkoffer (1939) [3.596 KB]
Schaltplan siehe Handbuch

Anwendung

Auszug aus der Bedienungsanleitung:
Messungen in Wechselstrom-, besonders aber in Drehstromnetzen erfordern stets einen größeren Aufwand an verschiedenen Meßgeräten. Durch den verwickelten und zeitraubenden Aufbau der Schaltung können leicht Fehlmessungen hervorgerufen werden, die nicht immer eindeutig zu erkennen sind. Diesem Mangel hilft der vorliegende Leistungsmesskoffer ab, bei dem Strom-, Spannungs- und Leistungsmessungen (VDE-Klasse 0,5) sowie Stromwandler (VDE-Klasse 0,2) und Zubehör in einem handlichen Tragkoffer vereinigt sind. Die Zusammenschaltung dieser Feinmessgeräte ist soweit wie möglich bereits im Inneren des Koffers vorgenommen, so dass nur wenige äußere Anschlüsse gemacht werden müssen. Es können Spannungen bis 520 V, Ströme bis 600 A und die entsprechenden Leistungen bei Einphasen-Wechselstrom, Drehstrom gleicher Phasenbelastung mit Nullleiter sowie beliebiger Belastung ohne Nullleiter mit einer Genauigkeit von +/- 0,5% gemessen werden.

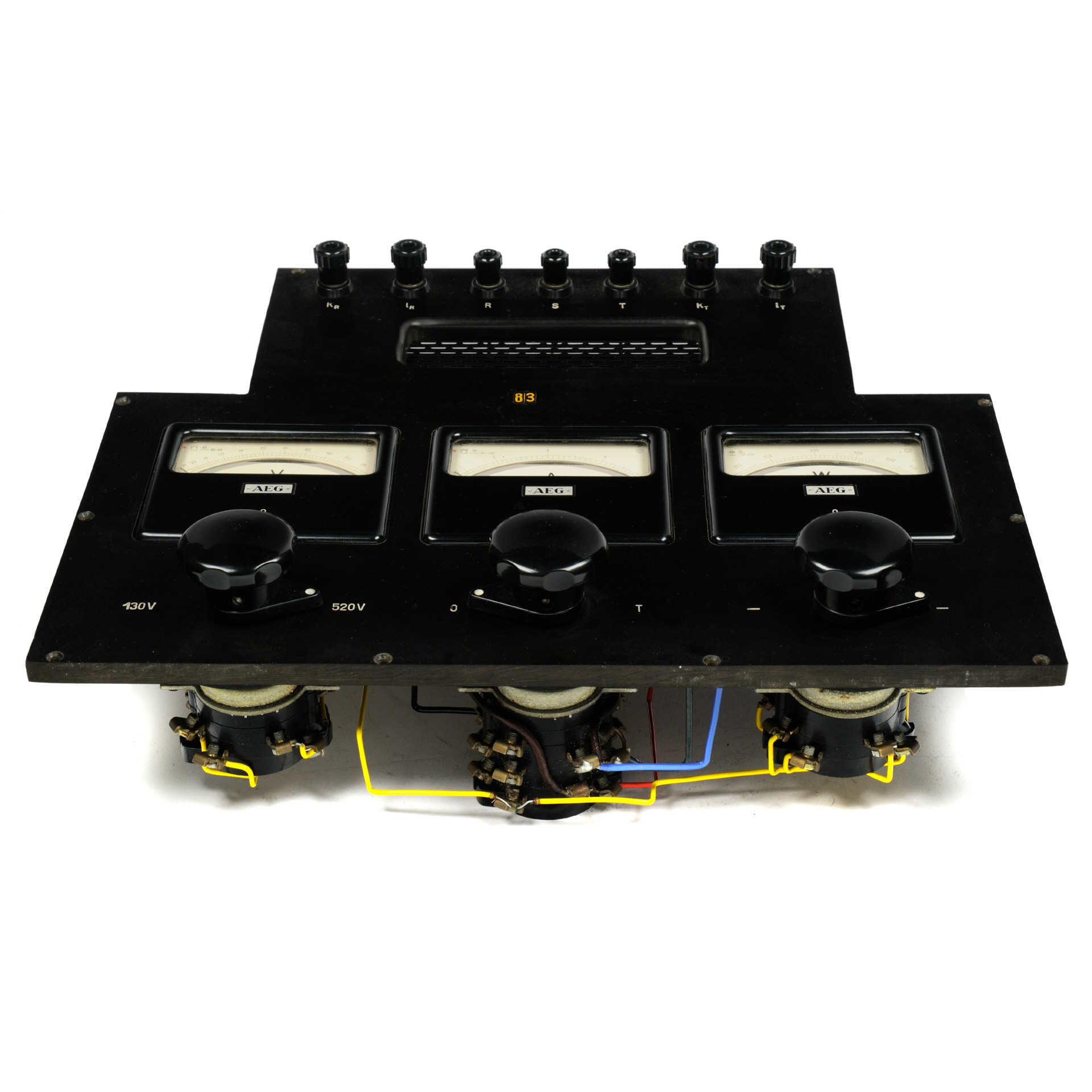

Die drei Messgeräte sind in der Mitte des Koffers nebeneinander angeordnet. Links und rechts befinden sich zwei herausnehmbare Vielfachstromwandler Form ML. Die Strom- und Spannungsanschlüsse am oberen Rande des Koffers erlauben, die Zuleitungen übersichtlich heranzuführen, zumal der Kofferdeckel abnehmbar ist. Letzterer enthält ein Fach mit 7 Messleitungen. Die Entlüftungsöffnung aus perforiertem Blech für die Vorwiderstände oberhalb der Messgeräte darf nicht abgedeckt werden. Unterhalb der Geräte liegen drei Drehumschalter mit je drei um 90° verschiedenen Stellungen, und zwar der Spannungs-, der Leistungs- und der Polumschalter.

weitere Aufnahmen des Exponats ...

[00060] Leistungsmesskoffer für Wechselstrom und Drehstrom, Klasse 0,5; AEG; 1939. [00060] Leistungsmesskoffer für Wechselstrom und Drehstrom, Klasse 0,5; AEG; 1939. [00060] Leistungsmesskoffer für Wechselstrom und Drehstrom, Klasse 0,5; AEG; 1939. [00060] Leistungsmesskoffer für Wechselstrom und Drehstrom, Klasse 0,5; AEG; 1939.
