Präzisions-Wattmeter


Inventarnummer 00266
Bezeichnung Präzisions-Wattmeter Einphasenmessung
Hersteller Hartmann & Braun
Datierung 1937
Kategorie Leistung, Arbeit
Material Holzgehäuse, Messing, Glas
Abmessungen (B x T x H) 24 x 23 x 15 cm
Masse 4,3 kg
Zustand 1A
Markierungen Skalennummer 1346857

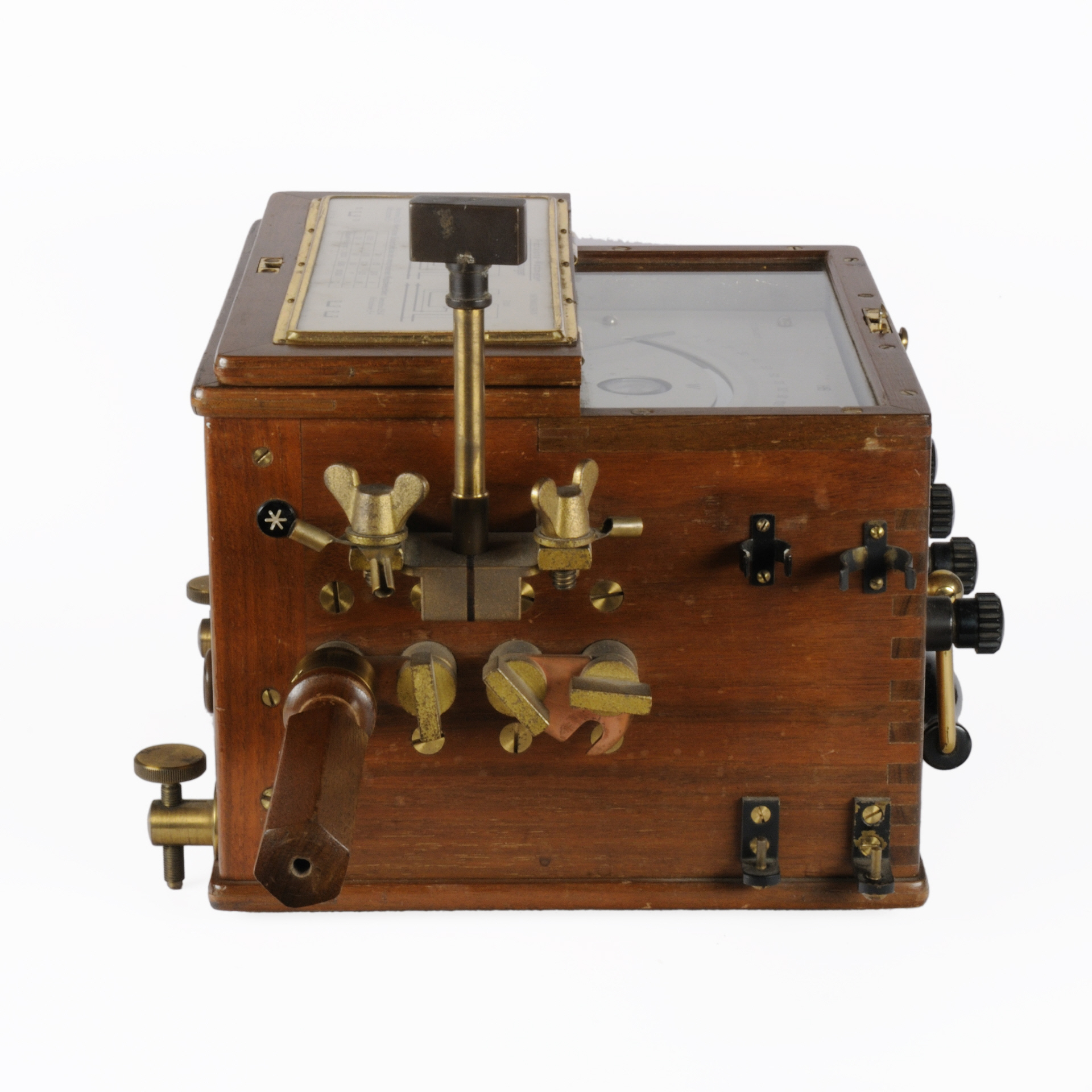

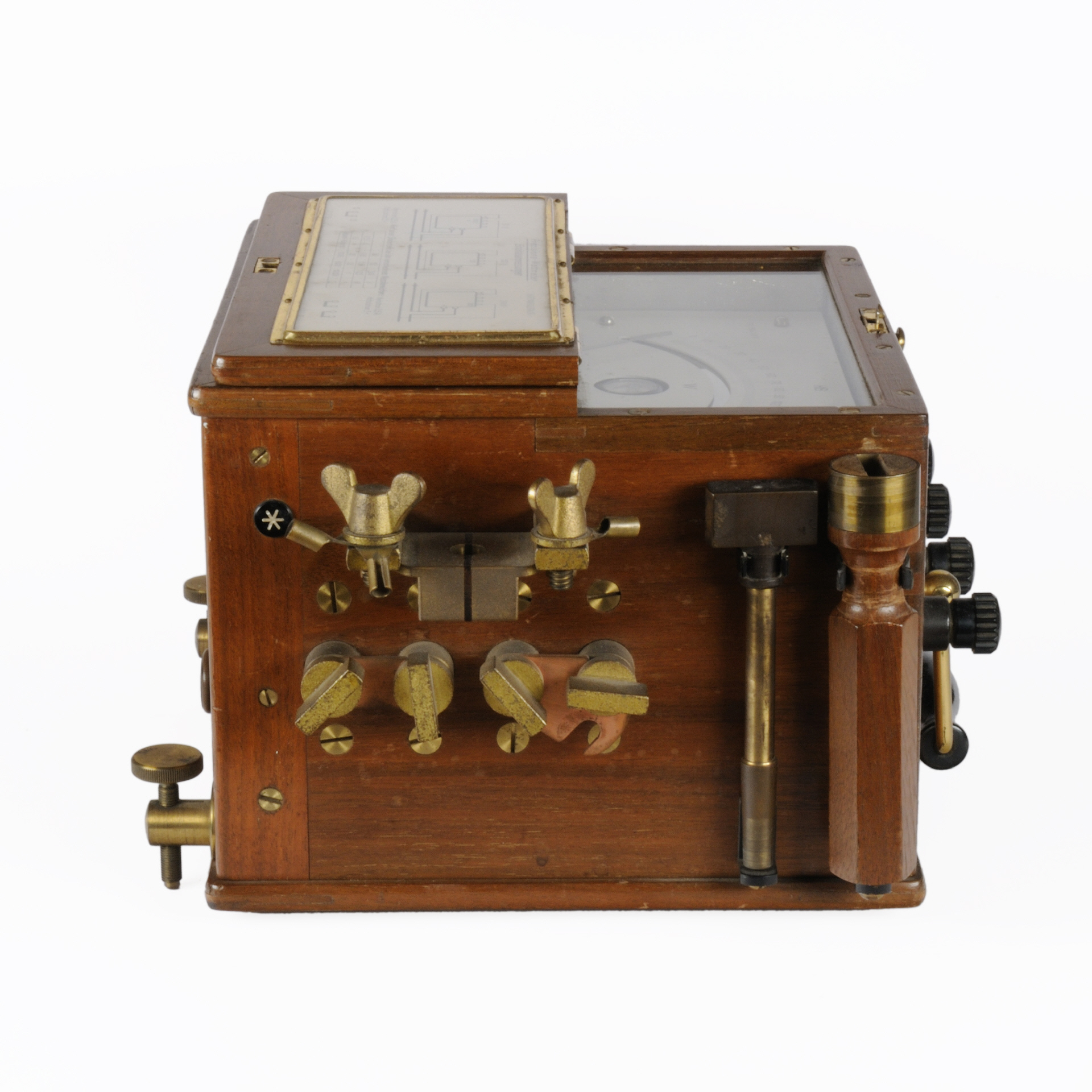

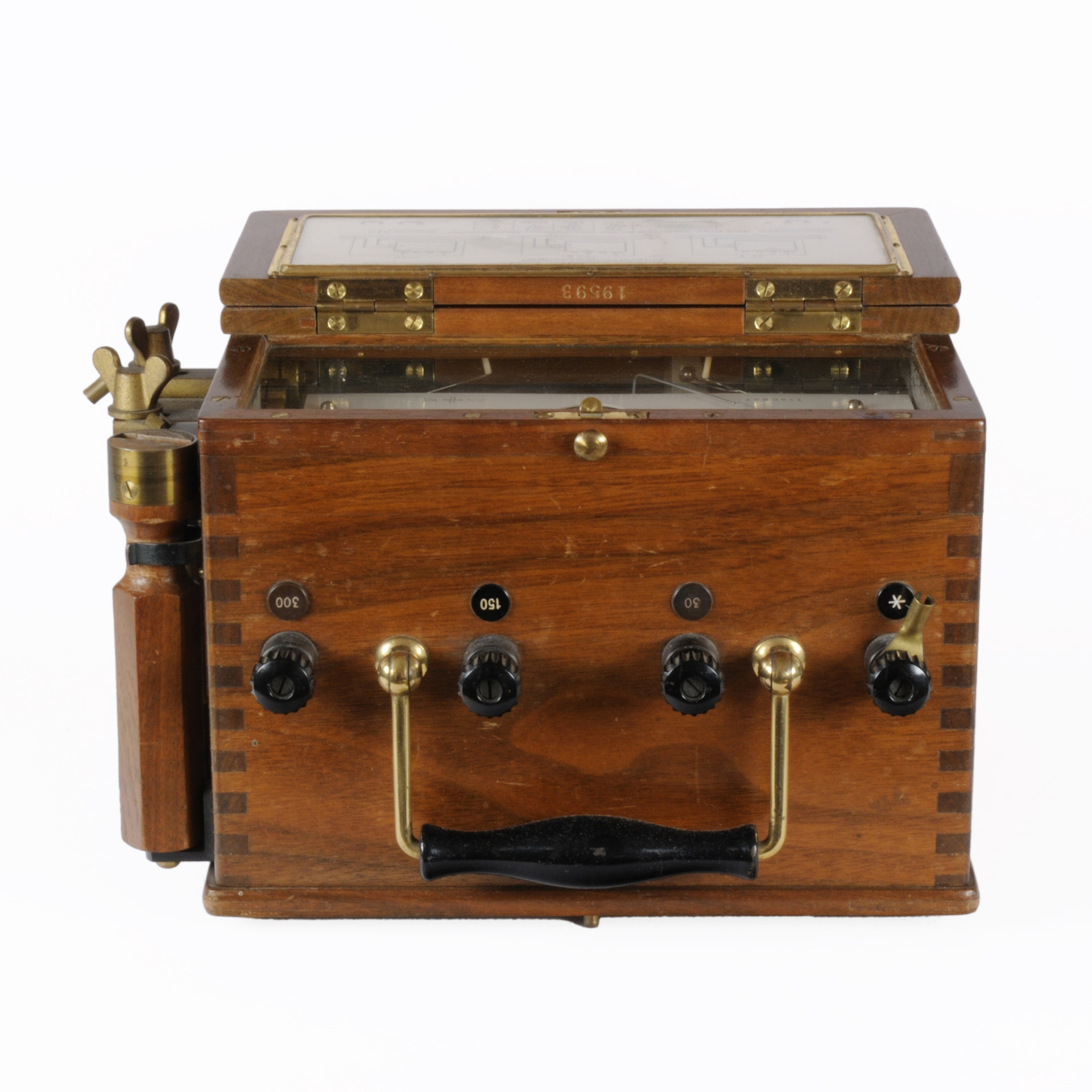

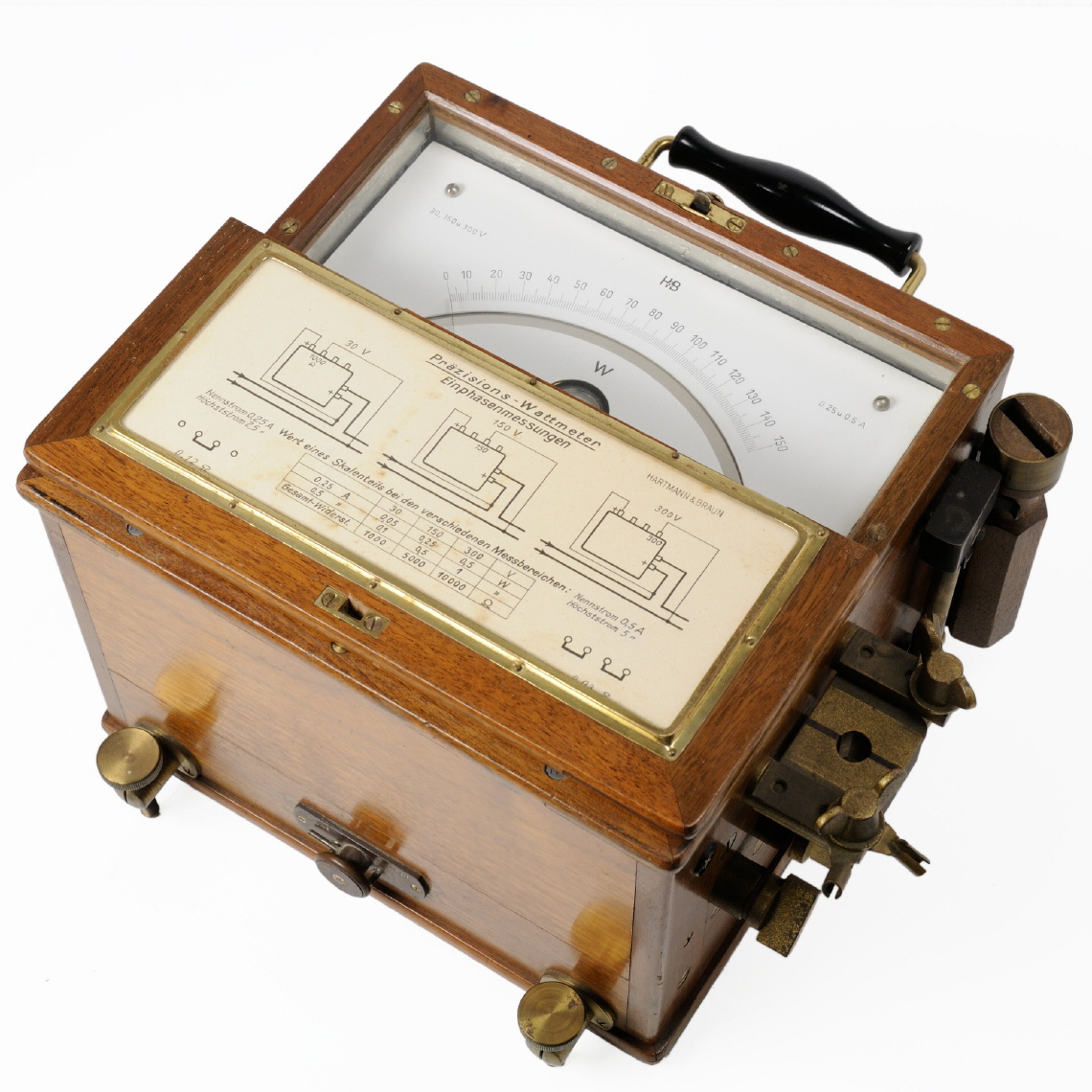

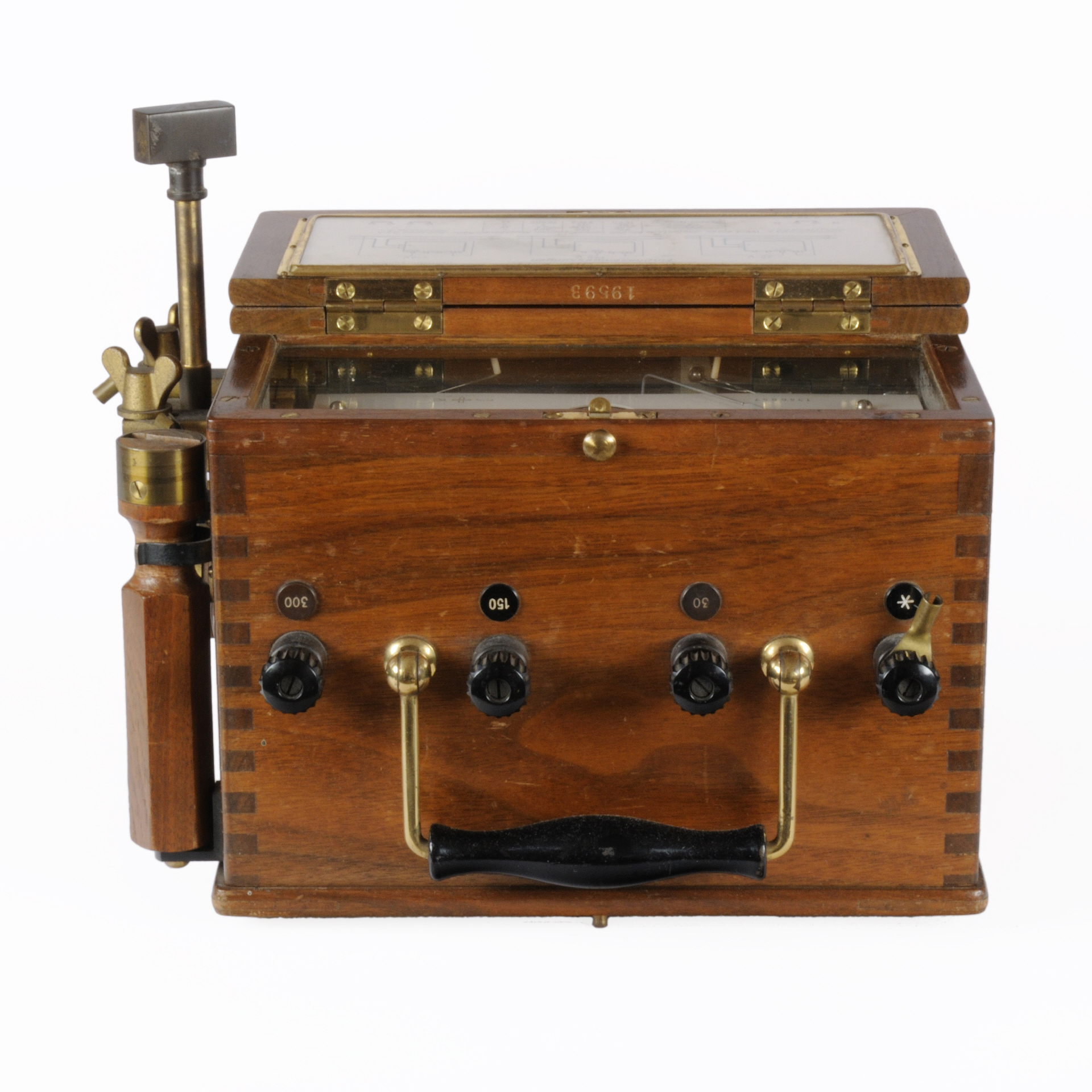

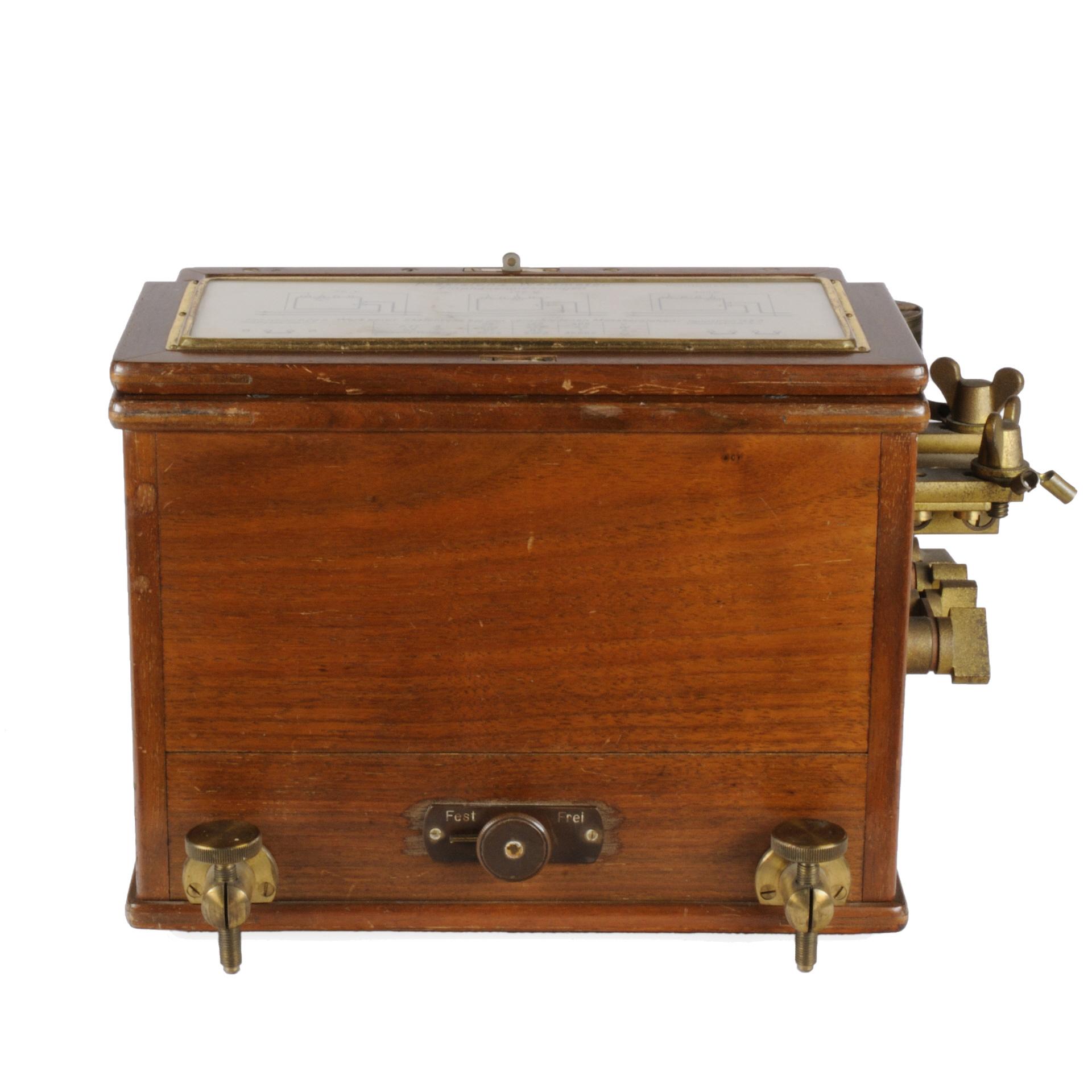

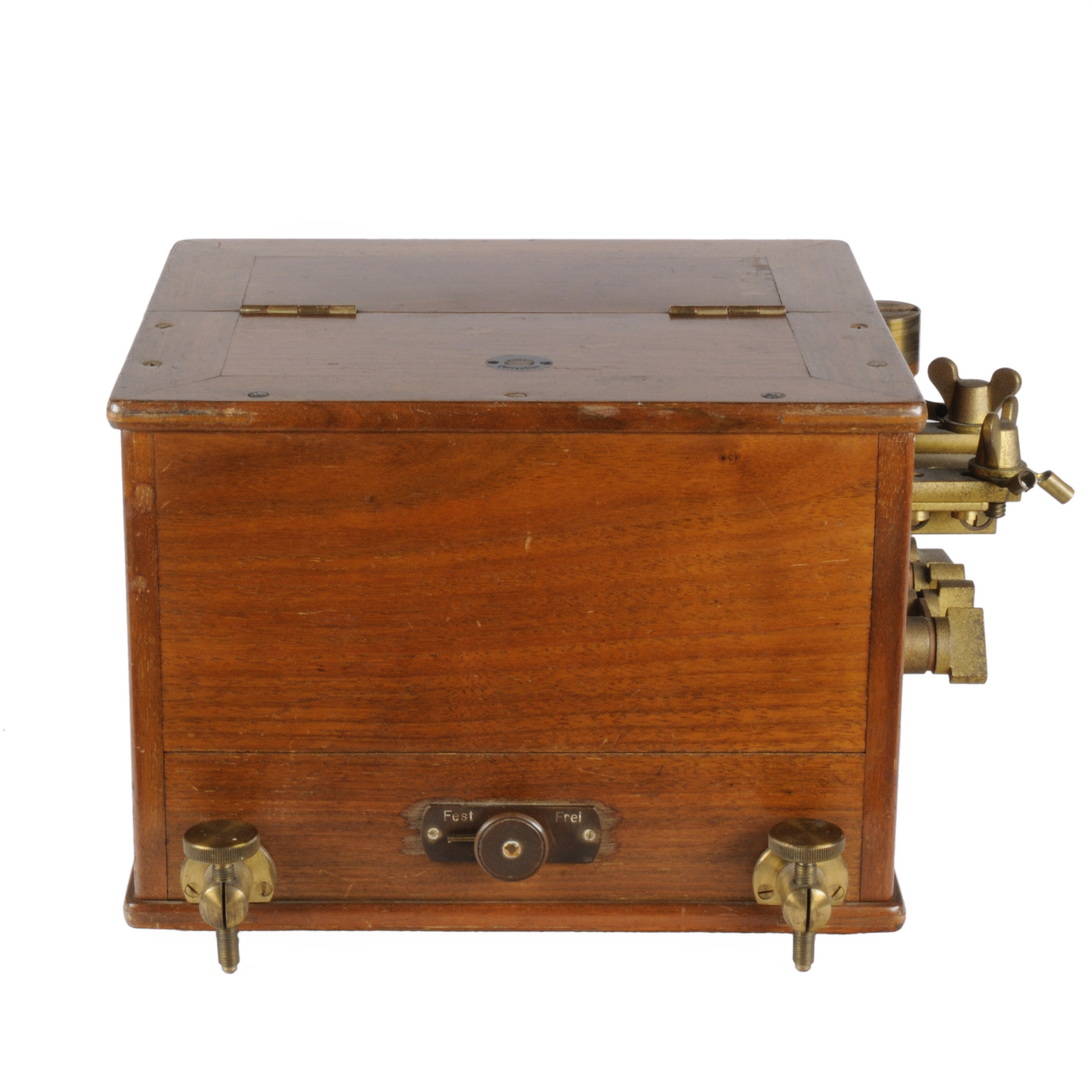

Beschreibung Das Messwerk befindet sich in einem aufwendig gearbeiteten Gehäuse aus poliertem Edelholz, das mit zaponierten Messing-Schrauben verschraubt ist. Einzelne Schrauben sind mit Plomben versiegelt. Das Gehäuse besitzt drei Messing-Füße, von denen zwei justierbar sind. in der Mitte der Skala befindet sich eine runde Libelle, die zur Ausrichtung in die Waagerechte hilfreich ist. Die Skala ist durch einen Klapp-Deckel geschützt, auf der Innenseite dieses Deckels ist, unter einer Kunststoff-Hülle geschützt und in Messing gefasst, eine Kurzanleitung des Geräts. Der Deckel wird mit einem Schnapp-Verschluss gesichert. Auf der Vorderseite, zwischen den Nivellier-Füßen, findet sich der Sicherungsmechanismus des Messwerks, auf der oberen Seite (unter dem geöffneten Deckel), die Schraube zur Nullpunkt-Korrektur der Anzeige. Auf der (aus Sicht der Betriebslage) rückwärtigen Seite finden sich vier Schraubklemmen für den Spannungsanschluss für 30, 150 und 300 Volt. Auf der rechten Seite finden sich die Stromanschlüsse, die aus Messing-Gussteilen gefertigt sind. Die Messbereichsumschaltung der Strom-Schleife erfolgt durch massiv ausgeführte Schraubklemmen aus Messing und Kupferschienen. Zur Fixierung der Schrauben ist ein speziell gefertigter Schlüssel mit Holzgriff vorhanden, der neben den Anschlussklemmen fixiert ist. Weiters ist ein großer Messing-Stöpsel beiliegend, mit dem die Strom-Schleife kurzgeschlossen werden kann. Die Befestigung der Stromzuleitung erfolgt durch Messing-Flügelmuttern. Die Skala des Messgeräts ist als Spiegelskala mit einer nahezu linearen Teilung von 0 ... 150 ausgeführt.
Referenz -

Messbereiche

Stromart AC, DC
Leistung Spannungsumschaltung: 0 ... 30 / 150 / 300 Volt
Stromumschaltung: 0 ... 0,25 / 0,5 A (Nennstrom); 0 ... 2,5 / 5 A Höchststrom
Damit ergeben sich folgende Messbereiche:
0 ... 7,5 / 37,5 / 75 W (bei 0,25 A Nennstrom)
0 ... 15 / 75 / 150 W (bei 0,5 A Nennstrom)

Gerätecharakteristik

Messwerk Elektrodynamisches Messwerk; Gleich- und Wechselstrom; waagrechte Gebrauchslage
Messgenauigkeit nicht bekannt
weitere technische Daten -
Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden
