Phasenmesser Gph IV


Inventarnummer 00313
Bezeichnung Typ: Gph IV

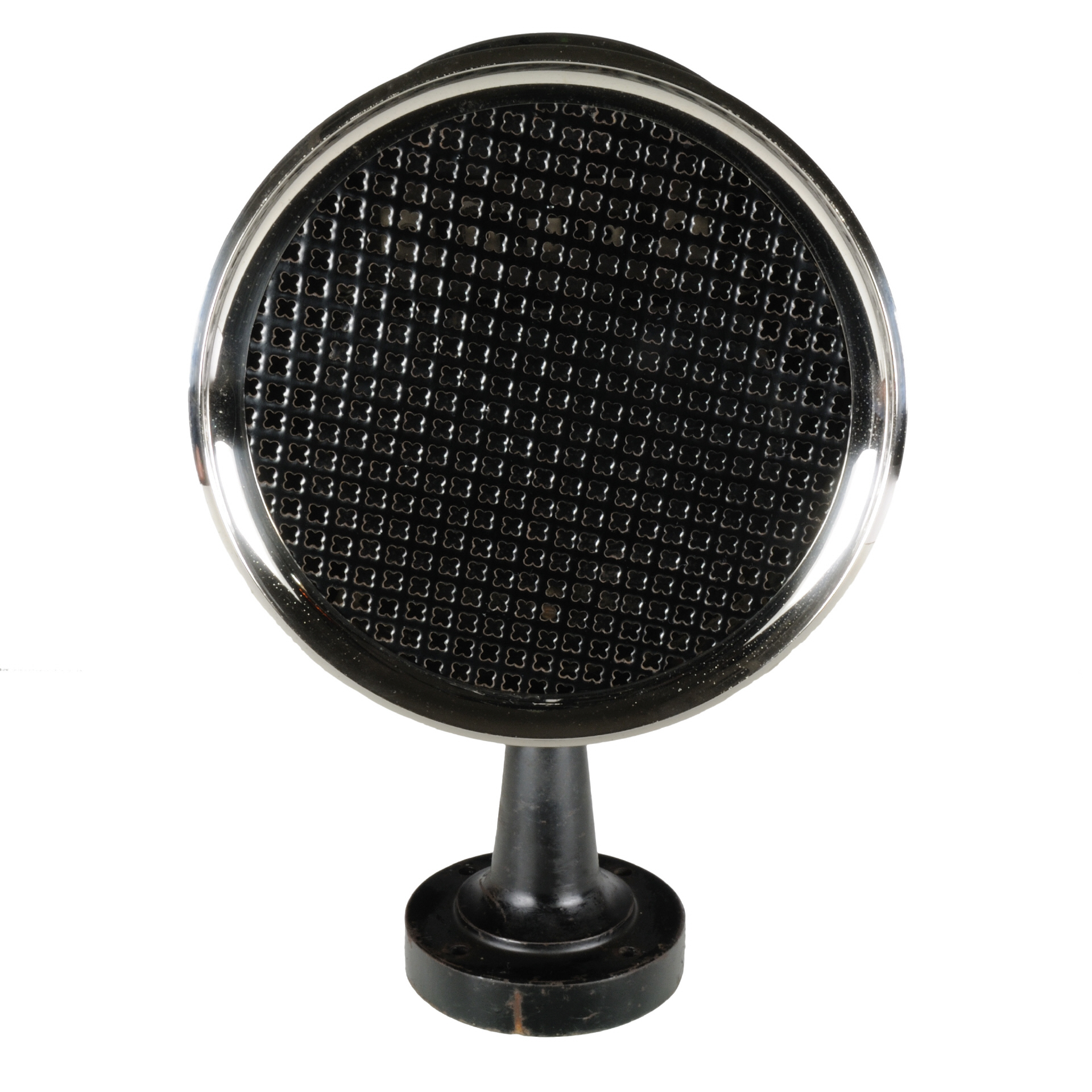

Elektrodynamischer Phasenmesser mit umlaufendem Zeiger für Leistungslieferung in wechselnder Richtung (Abgabe und Bezug), beides für Voreilung und Nacheilung.
Hersteller Hartmann & Braun
Datierung 1923
Kategorie Leistung
Material Blech, Messing, Gußeisen
Abmessungen Durchmesser 21 cm; Tiefe 17cm; Höhe (mit Fuß) 33 cm
Masse 6 kg
Zustand 2
Anmerkung: Die Kabel sind im Fuß vorhanden, aber abgeschnitten.
Markierungen Skalennummer 749895; "VOIGT & HAEFFNER A.-G."
Referenz Hartmann & Braun, Blaue Liste von 1921, Seite 50

Messbereiche

Stromart AC
Kennwerte 110 Volt / 1 Ampere / 50 Hz

Geschichte

Es handelt sich hier um eine Sonderanfertigung für den Maschinen-Hersteller Voigt & Haeffner AG.

Anwendung

Der elektrodynamische Phasenmesser hat feststehende stromdurchflossene Wicklungen, deren Felder auf eine stromdurchflossene Wicklung so einwirken, dass die Einstellung des Zeigers allein von der Phasenverschiebung abhängt. Die Skale wird in der Regel für den Kosinus des Phasenverschiebungswinkels ausgeführt. Die Eichung erfolgt für die betr. Periodenzahl.
