Universal Mavometer G (Nullpunkt mittig)


Inventarnummer 00159
Bezeichnung Universal Mavometer G D.R.G.M.
Hersteller Gossen, P. & Co. KG
Herstellungsjahr ab 1928
Kategorie Multimeter
Material Bakelit, Glas
Abmessungen (B x T x H) 9 cm x 13 cm x 4,5 cm
Masse 0,43 kg
Markierungen Das Gerät hat keine zur Seriennummer.
Zustand Originalzustand, keine Siegel, vollständig.
Das Gerät hat geringe Gebrauchsspuren.
Das Gerät funktioniert entsprechend den Parametern.
Referenz Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234345

Originalverpackung

Abmessung
Masse
Beschriftung keine Beschriftung
Zustand Die Box besteht aus dünnem Holz, ist innen mit violettem Stoff und Samt (im Deckel) ausgekleidet, außen mit schwarzer Bespannung. Der Zustand der Bespannung innen ist sehr gut, außen sind die Ecken etwas abgestoßen und an der Rückwand haben sich Teile der Bespannung gelöst.
Der Verschluß besteht aus verchromtem (?) Blech und hat deutlich Rost angesetzt.

Messbereiche

Stromart DC / (AC nur über Vorschaltgerät Maweco)
Spannung Basisgerät: 0,1 Volt (DC)
über Vorwiderstände: (DC)
0,15 / 0,20 / 0,25 / 0,3 / 0,5 / 0,75 / 1 / 1,5 / 2 / 2,5 / 3 / 5 / 7,5 / 10 / 15 / 20 / 25 / 30 / 50 / 75 / 100 / 150 / 200 / 250 / 300 / 500 / 750 / 1000 / 1500 / 2000 V
über Maweco: (AC)
5 / 25 / 50 / 100 / 250 / 500 V
5 / 50 / 100 / 250 / 500 / 1000 V
Strom Basisgerät: 2mA (DC)
über Nebenwiderstände: (DC)
2,5 / 3 / 5 / 7,5 / 10 / 15 / 20 / 25 / 30 / 50 / 75 / 100 / 150 / 200 / 250 / 300 / 500 / 750 mA
1 / 1,5 / 2 / 2,5 / 3 / 5 / 7,5 / 10 / 15 / 20 / 50 / 100 / 250 A
über Maweco: (AC)
5 / 10 / 25 / 50 / 100 / 250 mA
0,5 / 1 / 2,5 / 5 / 10 A
Widerstand indirekt über Ohmtabelle

Gerätecharakteristik

Eichdaten 2mA, 100mV Eingangswiderstand 500 Ohm / Volt
Anzeigefehler +/- 1% vom Skalenendwert
Frequenzfehler keine Angaben
Datenblatt Gossen Mavometer G (1930) Datenblatt [1.641 KB]
Handbuch Gossen Universal Mavometer D.R.G.M. (Handbuch) [791 KB]
Schaltplan -

Geschichte

Das Universal-Mavometer der Firma Gossen ist weit verbreitet. Die genaue Altersbestimmung ist schwierig, aufgrund der Aufdrucke auf der Skala kann eine grobe Einordnung getroffen werden:
D.R.G.M. - Deutsches Reich Gebrauchs Marke
D.R.P.a - Deutsches Reich Patent angemeldet
D.R.P. - Deutsches Reich Patent

Entsprechend der Bezeichnungen ergeben sich folgende Einordnungen:
D.R.G.M. - älteste Geräte, hier wurde das Gerät als Gebrauchsmuster angemeldet.
D.R.P.a D.R.G.M - Es gibt ein Gebrauchsmuster, zudem wurde ein Patent beantragt. Geräte mit dieser Aufschrift sind neuer als nur D.R.G.M.
D.R.P - neueste Geräte, das Patent wurde gewährt, das Gebrauchsmuster ist damit nicht mehr notwendig.

Zum Verständnis, ein Gebrauchsmuster wurde (und wird noch immer) in wenigen Monaten erteilt, die Erteilung eines Patents dauert bis zu 5 Jahre (das ist auch Heute noch so).

Anwendung

Das Mavometer dient zur genauen Messung von Gleichspannungen und -strömen. Außerdem können Widerstandsmessungen durchgeführt werden.

Bemerkungen

[00159] Universal Mavometer G (D.R.G.M.), Gossen, ca. 1930

Das Mavometer ist ein Gleichstrominstrument. Durch Verwendung geeigneter Zusätze können auch Wechselströme und -spannungen gemessen werden.

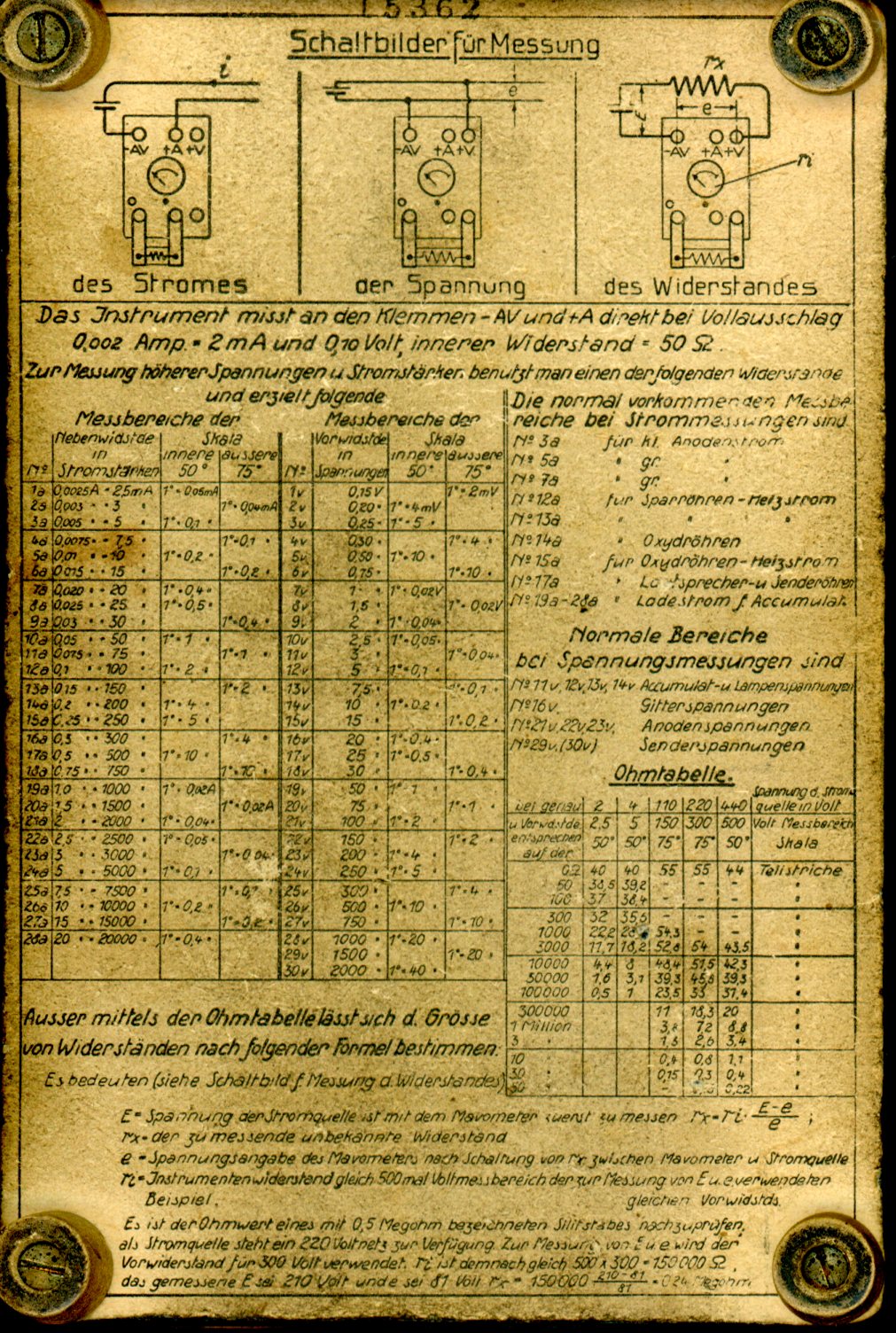

Der Gleichstrommessbereich kann durch die zugehörigen Nebenwiderstände bis auf 250A erweitert werden. Der Gleichspannungsmessbereich wird durch Zuschalten der Vorwiderstände bis auf 2000 Volt erweitert. Die Messkonstanten für diese Widerstände sind aus der Tabelle zu entnehmen. Diese Zusätze werden an die Klemmen RS und S des Mavometers angeschlossen.
Der Messbereich für Wechselspannungen geht von 0 bis 500 V und ist in 6 Bereiche unterteilt. Der Wechselspannungs-Messzusatz wird an die Mavometerklemmen - AV und +A angeschlossen. Der Messwert kann auf der Mavometerskala nicht direkt abgelesen werden. Zur Ermittlung des Wertes dienen die auf dem Zusatz angebrachten Skalen.
Der Messbereich für Wechselströme reicht von 0 bis 500 A und wird durch die verwendeten Zusätze in 16 Messbereiche unterteilt. Der kleinste meßbare Wechselstrom beträgt 0,025 mA.

Auf besondere Bestellung wurden die Mavometer auch mit dem Nullpunkt in der Mitte der Skala und einem Zeigerausschlag nach beiden Seiten vom Nullpunkt geliefert. Für diesen Fall ist eine Teilung von 2x25 Graden vorgesehen, zu der dann nur solche Messbereiche gewählt werden können, die bei Teilung durch 25 gerade Konstanten ergeben.
