Isolationsprüfer


letzte Änderung 2013-02-05
Inventarnummer 00226
Bezeichnung Isolationsprüfer mit Nadel-Galvanoskop
Hersteller Siemens & Halske
Datierung um 1900
Kategorie Widerstand
Material Holz, Messing, Ebonit, Glas
Abmessungen Gehäuse: (BTH) 150 x 150 x 210 mm - Gehäuse
Messwerk: Ø 110 mm, ↨ 50 mm
Masse 2,3 kg
Zustand Messwerk: 1A
Gesamt: 3D (Batterie und Anschlusskabel fehlt)
Markierungen Siemens & Halske Monogramm auf der Skala; Seriennummer 71347 (im Bereich der Tasten im Holzgehäuse eingeschlagen)
Beschreibung Das Gerät besteht im Wesentlichen aus drei Baugruppen. Das Gehäuse, aus verzapftem Mahagoni, lässt sich im oberen Teil öffnen (Deckel klappt nach hinten, Frontwand klappt nach vorne. Das Gehäuse ist mit einem einfachen Bartschlüssel gesichert, der Tragegriff aus Messing und Mahagoni ist auf dem klappbaren Deckel befestigt.
Im Inneren finden die Trockenbatterien platz (diese sind jedoch nicht mehr vorhanden).

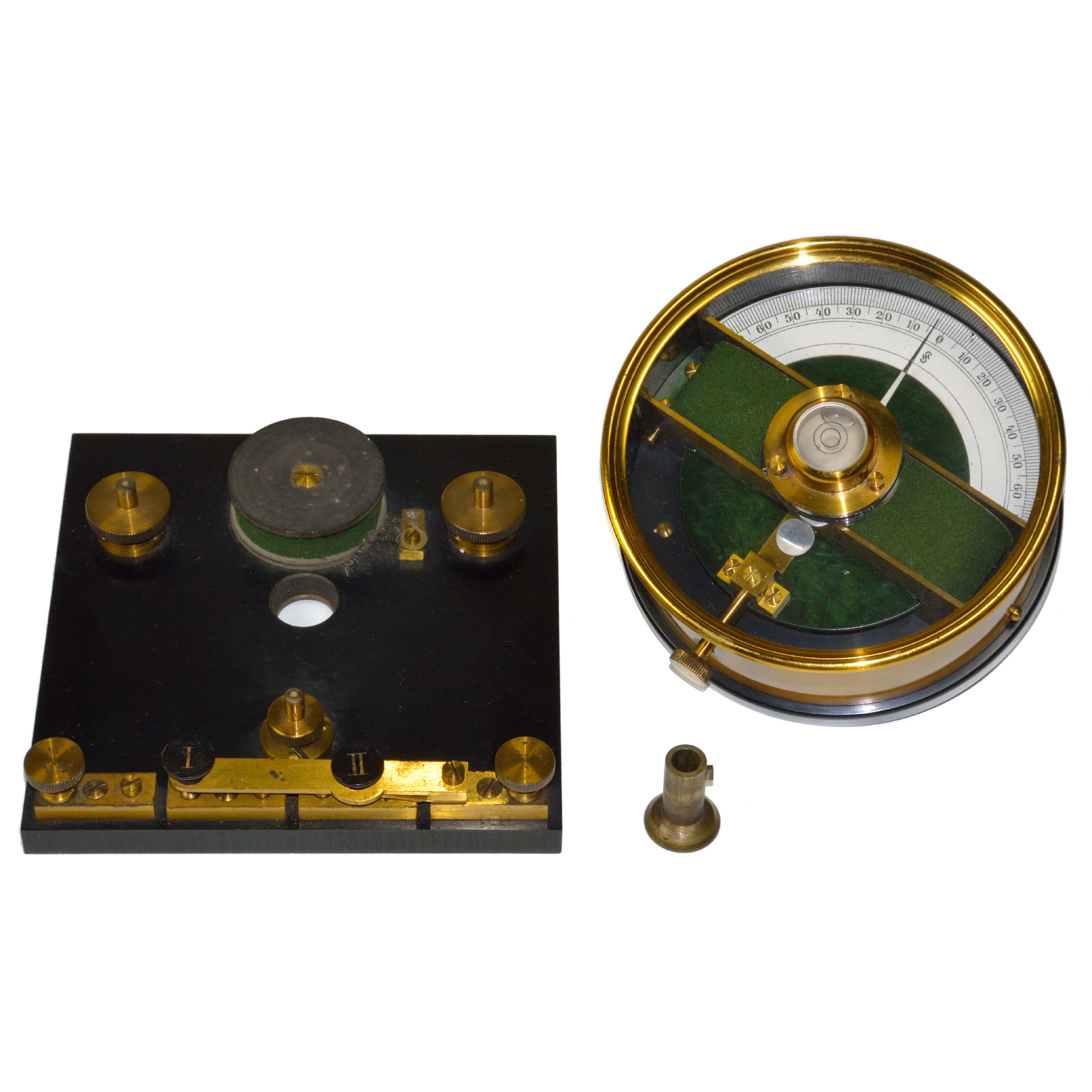

Eine Basisplatte aus Ebonit bildet den Abschluss des Batteriefachs und gleichzeitig den Sockel für das Messwerk. Auf der Platte sind die Anschlussklemmen, die beiden Taster I und II sowie ein Widerstand und zwei Nivellierfüße. Das Messwerk sitzt in der nicht zentrischen Bohrung. Auf der Unterseite wird das Gerät durch eine Hülse und einer Feder gehalten, dies gewährleistet die drehbare Befestigung des Messwerks (um 360°). Die beiden Nivellierfüße (hinten, neben dem Widerstand) bilden gleichzeitig einen Anschlusspol für das Messwerk (äußerer Schleifring), der Zapfen vorne bildet den 2. Anschlusspol (innerer Schleifring).
Das Nadelgalvanometer sitzt in einem runden Messing-Gehäuse (Ø ca. 110 mm), dessen Unterseite (Ebonit) mit zwei Schleifringen ausgestattet ist. Oben mittig sitzt eine Libelle zur Unterstützung der waagerechten Ausrichtung des Geräts. Die Nadel selbst besitzt eine Fixiereinrichtung. Die Skala besitzt eine lineare Einteilung von 70 ... 0 ... 70. Die Umrechnungstabelle zu den Widerstandswerten war ursprünglich auf der Innenseite des Deckels angebracht, diese fehlt hier.
Referenz Katalog der Erzeugnisse der Firmen Siemens & Halske und Siemens-Schuckertwerke im Deutschen Museum zu München - 1906

Katalog von 1906 - Nr. 119

Isolationsprüfer mit Nadel-Galvanoskop.
Der für alle Nadel-Galvanoskope für Isolationsmessungen vorbildlich gewordene Isolationsprüfer besteht aus einem Nadel-Galvanoskop und einer Meßbatterie von Trockenelementen. Die Nadel zeigt eine Ablenkung entsprechend der Stärke des durch den Isolationswiderstand fließenden Stromes. Die Skala gibt direkt den Isolationswiderstand an.
Das Instrument wird seit 1893 geliefert.
