Neptun


letzte Änderung 2013-02-03
Inventarnummer 00344
Bezeichnung Universal Kabelmeßapparat "Neptun"
Listen - Nr . 903-010-01
Hersteller Felten & Guilleaume
Datierung 1948
Kategorie Messkoffer
Material Blechgehäuse, Preßstoff
Abmessungen (BTH) 430 x 290 x 180 mm
Masse 14 kg
Zustand 3
Markierungen F.Nr. 102-203 MF02
Beschreibung -
Referenz

Messbereiche

Isolation 10 kΩ ... 20.000 MΩ
Kapazität 5 pF ... 50 µF
Widerstand 0,01 Ω ... 10 kΩ
Fehlerortung Leitungen von 0,01 ... 5000 Ω Schleifenwiderstand

Gerätecharakteristik

Messgenauigkeit Isolationsmessung: ± 1%
Kapazitätsmessung: ± 2%
Widerstandsmessung: ± 1%
Fehlerortsmessung: ± 1‰ des Schleifenwiderstandes
weitere technische Daten keine
Datenblatt siehe Handbuch
Handbuch F&G Universal Kabelmessapparat Neptun (Handbuch) [5.972 KB]
Schaltplan siehe Handbuch

Anmerkungen

Der Kabelmeßapparat „Neptun" dient zur Ausführung von Isolations-, Kapazitäts- und Widerstandsmessungen sowie Fehlerortsbestimmungen mit Gleichstrom. Die Widerstands- und Fehlerortsmessungen werden dabei nach einer Brücken-Nullmethode, die Isolations- und Kapazitätsmessungen nach einer Vergleichsmethode ausgeführt. Durch seine handliche Größe, robusten Aufbau und einfache Bedienung eignet sich das Gerät nicht nur zur Messung im Labor und Prüffeld, sondern vornehmlich auch zur Verwendung bei Montage und Überwachung von Kabeln und elektrischen Leitungen.

weitere Aufnahmen des Exponats ...

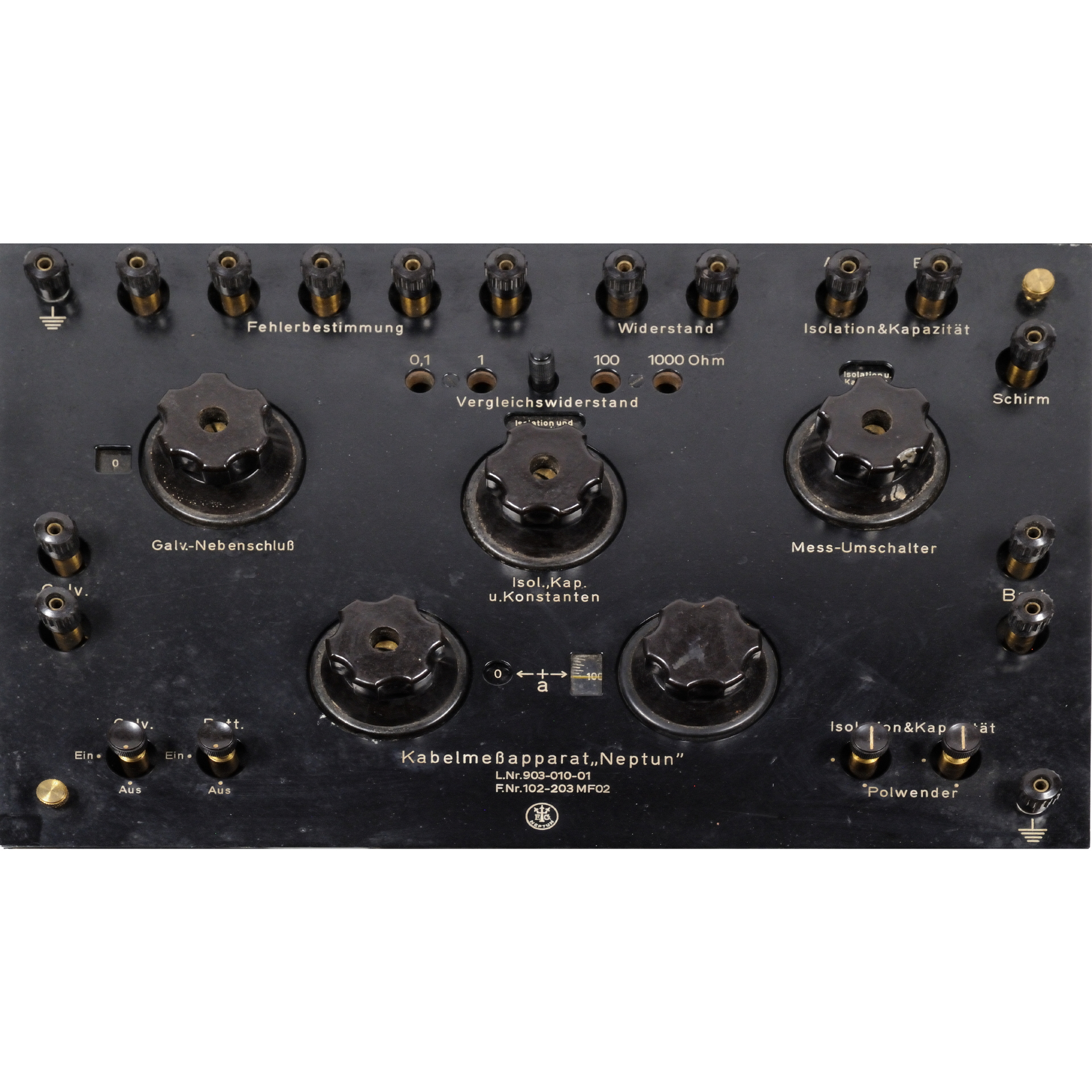

  [00344] Universal Kabelmeßaparat "Neptun"; Felten & Guilleaum; 1948
