RK35


letzte Änderung 2013-11-25
Inventarnummer 00539
Bezeichnung Kurbelwiderstandskasten mit 3 Dekaden (RK35)
Hersteller Wolff, Otto
Herstellungsjahr 1964
Kategorie Rheostate
Material Holz, Pressstoff, Messing, Kupfer, Manganin, Aluminium
Abmessungen (BTH) 375 x 250 x 255 mm (mit Deckel)
(BTH) 375 x 250 x 230 mm (ohne Deckel)
Masse 9 kg (ohne Deckel)
10 kg (mit Deckel)
Zustand 0A
Markierungen Seriennummer 17022/64
Beschreibung Der Rheostat besteht aus 3 Dekaden-Kurbeln (siehe unten), die auf einer Kunststoff-Platte (ggf. Hartgummi) montiert sind. Im Inneren des Gehäuses befinden sich die Widerstände. Die Kurbeln schleifen mit Messing-Federkontakten über Kontaktklötzen, der Übergangswiderstand wird dadurch auf ein Minimum reduziert. Die Anschlußklemmen sind auf der Oberseite des Geräts herausgeführt und eignen sich auch für übliche 4mm Laborstecker. Entgegen früherer Konstruktionen der Firma kann der Deckel im Betrieb nicht mehr geschlossen werden, um die Schaltkontakte von Verunreinigungen zu schützen sind diese unter einer einfach abbaubaren Aluminiumplatte geschützt. Der Holzkasten ist innen vollständig mit Aluminium ausgekleidet, zusätzlich findet sich noch eine weitere Anschlußklemme zur Erdung des Metallteile. Der Deckel hat auf der Unterkante eine Filzauflage, die das Gehäuse dicht abschließt. Das Holzgehäuse besitzt unten Gummifüße für einen besseren Stand und hat zusätzlich auf den Seiten eingearbeitete Griffmulden für einen einfacheren Transport.
Referenz -

Anmerkungen

Kurbel Rheostat, von 0,1 bis 111 Ohm einstellbar.

Der Rheostat besteht aus 3 schaltbaren Dekaden-Widerständen, Es können Widerstandswerte zwischen 0,1 Ohm und 111 Ohm in 0,1 Ohm Schritten eingestellt werden.

Regler 1 - "I": 0 ... 10 - x 10 Ohm
Regler 2 - "II": 0 ... 10 - x 1 Ohm
Regler 3 - "III": 0 ... 10 - x 0,1 Ohm

Aufnahmen des Geräts ...

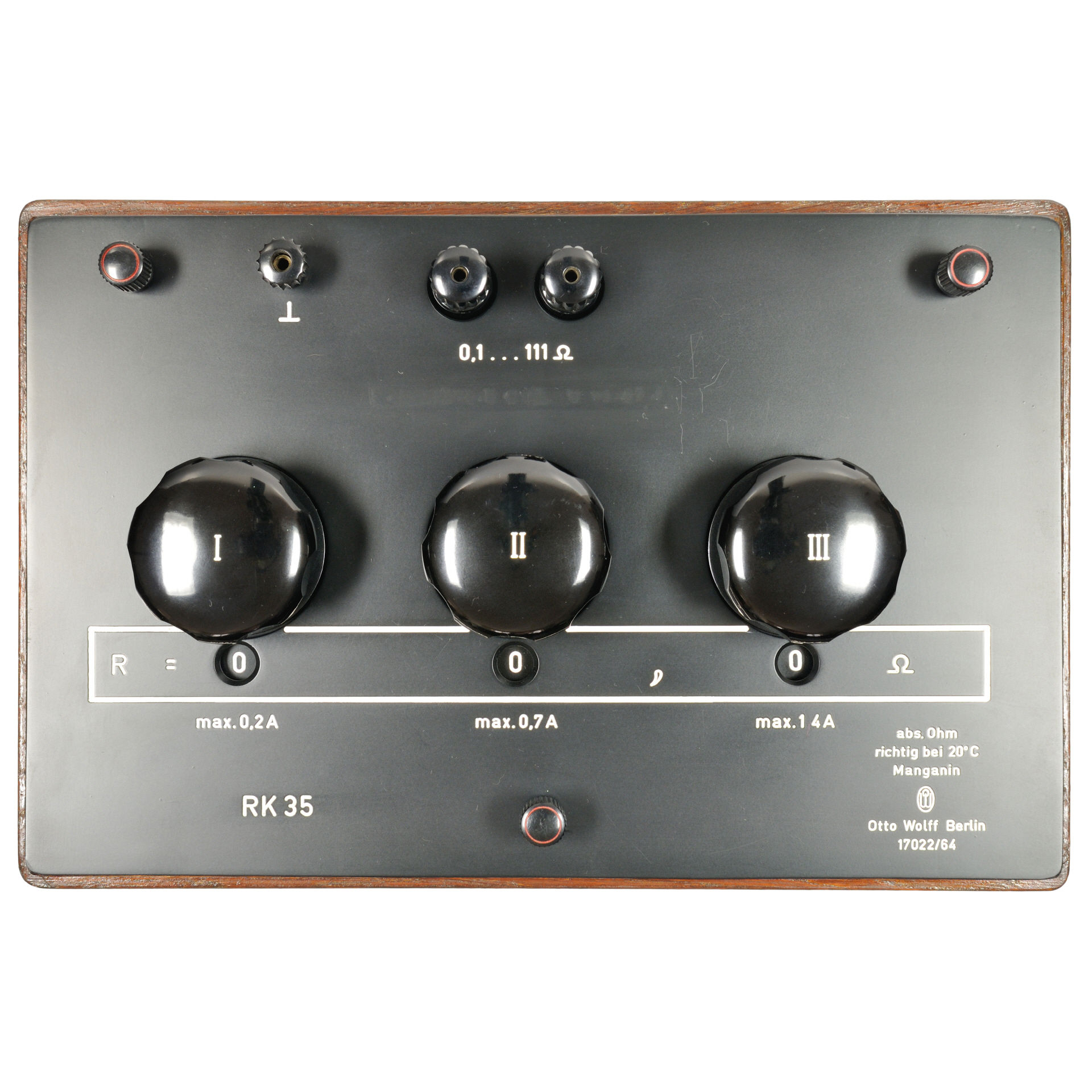

[00539] Kurbelwiderstandskasten mit 3 Dekaden, 0,1 - 111 Ohm; Otto Wolff, Berlin; 1964 [00539] Kurbelwiderstandskasten mit 3 Dekaden, 0,1 - 111 Ohm; Otto Wolff, Berlin; 1964 [00539] Kurbelwiderstandskasten mit 3 Dekaden, 0,1 - 111 Ohm; Otto Wolff, Berlin; 1964
[00539] Kurbelwiderstandskasten mit 3 Dekaden, 0,1 - 111 Ohm; Otto Wolff, Berlin; 1964 [00539] Kurbelwiderstandskasten mit 3 Dekaden, 0,1 - 111 Ohm; Otto Wolff, Berlin; 1964
