Rel. send. 6a


letzte Änderung 2014-03-23
Inventarnummer 00756
Bezeichnung Rel send 6a
Hersteller Siemens & Halske
Herstellungsjahr ca. 1930
Kategorie Prüfsender
Material Messing, Kupfer, Pressstoff, Hartgummi, Glas, Kupfer-Geflecht (verzinnt)
Abmessungen (BTH) 280 · 140 · 240 mm (Gerät)
(BTH) 90 · 120 · 35 mm (Spule)
Masse 10 kg (Gerät)
0,23 kg (je Spule)
Zustand 2
Originalzustand, zwei Röhren unbeschriftet, der Spulensatz ist vollständig
nicht funktionsfähig, mind. 2 Drahtwiderstände sind defekt
Markierungen Typenschild auf der Frontseite:
Rel. Sk. V II D 9/3 b
Fabr. Nr. 407117

Auf den Spulen findet sich auch jeweils die identische Fabrikationsnummer.

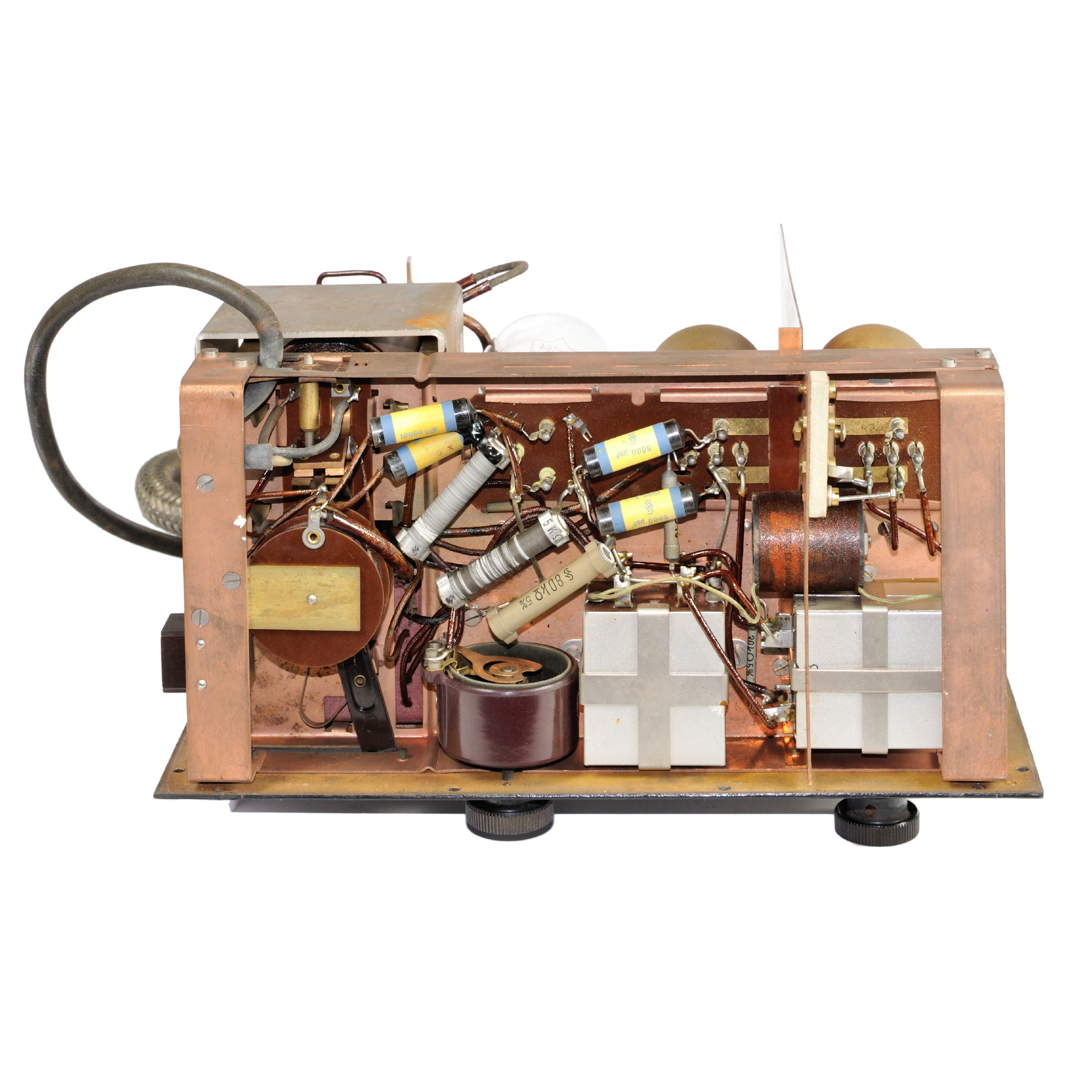

Beschreibung Der innere Aufbau des Chassis besteht vollständig aus Kupfer und Messing. Der Aufbau ist Ähnlich wie bei Rel send 7, das Gerät besitzt aber keine Möglichkeit der Fremdmodulation.
Zum Gerät gehört ein Spulensatz aus 6 Spulen, die von oben in das Gerät gesteckt werden können. Über diese Spulen wird der Frequenzbereich des Geräts gewählt.
Referenz Bisher keine Referenz gefunden, ist in den bekannten Katalogen "Messgeräte für die Fernmeldetechnik" nicht aufgeführt.

Gerätecharakteristik

Frequenzbereich 100 kHz ... 20 MHz (unterteilt in 6 Bereiche)
Die Frequenzbereiche werden durch Steckspulen ausgewählt
Bereich 1: 100 ... 250 kHz
Bereich 2: 250 ... 600 kHz
Bereich 3: 600 ... 1500 kHz
Bereich 4: 1,5 ... 3,5 MHz
Bereich 5: 3,5 ... 8,5 MHz
Bereich 6: 8,5 ... 20 MHz
Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden
Netzanschluss 110 / 115 / 150 / 220 / 240 V; 48 ... 52 Hz
Bestückung Röhren:
2 x REN 904, 1 x RGN 564, 1 x Ht3

weitere Aufnahmen des Exponats
