Leistungsmesskoffer Type Z


letzte Änderung 2015-04-26
Inventarnummer 00632
Bezeichnung Type Z Messgeräte
  Lederkoffer mit Type-Z Messgeräten und Vor- und Nebenwiderständen zur Leistungsmessung in Wechselstromnetzen
Hersteller Siemens & Halske
Datierung 1932 (Anhand der beiliegenden Beschreibung)
Kategorie
Material Bakelit, Glas, Messing, Kupfer, Blech, Leder
Abmessungen (BTH) 360 ∙ 260 ∙ 85 mm (mit Griff)
Masse 5,2 kg (inklusive Geräte)
Zustand 3/B
Markierungen (siehe unten)
Beschreibung Aus der Werbung von 1934:
Klein, leicht und handlich sind unsere neuen Tischinstrumente, deshalb auf Reise und Montage, in Werkstatt und Betrieb gleich bequem zu benutzen. Nahezu alle elektrischen Größen kann man mit ihnen messen: Strom, Spannung und Leistung, Gleichstrom und Wechselstrom beliebiger Frequenz. Die vielfach umschaltbaren Instrumente ersetzen einen ganzen Satz entsprechender Einzelinstrumente.
Die Instrumente Type Z sind durch hohe Meßgenauigkeit auch für sehr viele Laboratoriumsmessungen geeignet. Sie werden darum in grötem Umfang bei den Versuchen in Hochschulen und Universitäten verwendet, fernen für alle genaueren Messungen in Starkstrom-, Fernmelde- und Rundfunkanlagen. Für gelegentliche Kontrollmessungen auf der Reise können sie in Lederkoffern zu beliebigen Meßeinrichtungen vereinigt werden.
Die Z-Instrumente haben Preßisolierstoffgehäuse mit Bananensteckerklemmen und sind mit Messerzeiger uns Spiegelskala (etwa 80 mm lang) ausgestattet. Alle diese Instrumente besitzen Nullpunkteinstellung. Prüfspannung allgemein 2000 V.

Besonderheiten der hier vorgestellten Exponate:
Die Type Z Messgeräte besitzen allesamt ein Blechgehäuse und einfache Schraubklemmen. In der Literatur aus der Zeit ist immer von Isolier-Presstoff-Gehäusen zu lesen. Ob die Geräte etwas älter sind oder es sich dabei um Spezialanfertigungen handelt, ist unklar.
Referenz S&H - Kleine Tischinstrumente [1.789 KB]

Gerätecharakteristik

Eichdaten keine Angaben
Anzeigefehler ± 1 % vom Skalenendwert
Datenblatt S&H - Kleine Tischinstrumente [1.789 KB]
Handbuch S&H Type Z (fr) [1.453 KB]
Schaltplan nicht vorhanden

Spannungsmesser

[00632] Spannungsmesser Type-Z; Siemens & Halske; 1932

Spannungsmesser mit Dreheisenmeßwerk für Frequenzen bis 100 Hz; Skalenbezifferung 0 ... 130; Unterteilung beginnt bei 30, danach nahezu proportionale Skala; Stromverbrauch bei Nennspannung 30 mA; Meßbereich 130 V; Messgenauigkeit: +/- 1%; Abmessungen: (BTH) 110 · 118 · 50 mm; Masse: 0,58 kg;
Skalennummer: 3196505

Vorwiderstand

[00632] Vorwiderstand zum Spannungsmesser Type-Z; Siemens & Halske; 1932

Vorwiderstand zum Spannungsmesser für die Messbereiche bis 260 und 520 Volt; Abmessungen: (BTH) 110 · 118 · 50 mm; Masse: 0,60 kg;
Seriennummer 3209910

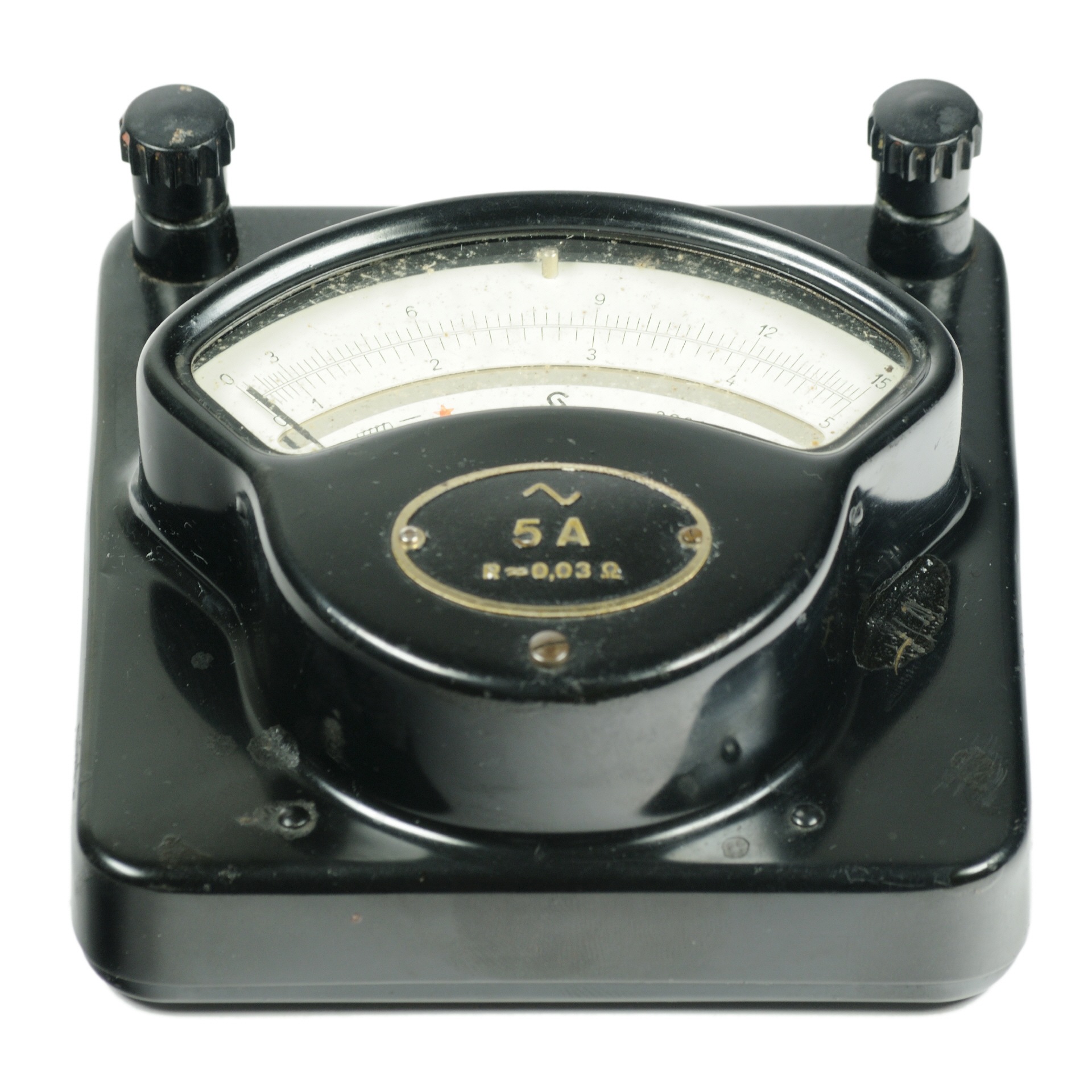

Strommesser

[00632] Strommesser Type-Z; Siemens & Halske; 1932

Strommesser mit Dreheisenmeßwerk für Frequenzen bis 250 Hz, speziell ausgelegt zum Anschluss an Stromwandler; Doppelskala, beziffert 0 ... 5 und 0 ... 15; Unterteilung beginnt bei 1/5 bis 1/7 des Messbereichs, danach nahezu proportionale Skala; Eigenverbrauch etwa 1 VA; Meßbereich 5 A; Messgenauigkeit: +/- 1%; Abmessungen: (BTH) 110 · 118 · 50 mm; Masse: 0,56 kg;
Skalennummer: 3204417

Leistungsmesser

[00632] Leistungsmesser Type-Z; Siemens & Halske; 1932

mit eisenlosem elektrodynamischem Meßwerk; für Frequenzen bis 80 Hz; Skala 100teiIig, proportional; Eigenverbrauch der Stromspule bei Nennstrom etwa 1,6 VA; Stromstärke im Spannungskreis bei Nennspannung genau 25 mA; Vollausschlag bei Nennstrom, Nennspannung und cosφ = 0,8; Messgenauigkeit: +/- 1%; Abmessungen: (BTH) 110 · 118 · 50 mm; Masse: 0,65 kg;
Skalennummer: 3196467

Vorwiderstände

[00632] Vorwiderstände zum Leistungsmesser Type-Z; Siemens & Halske; 1932

Vorwiderstände für Leistungsmesser; für Einphasenstrom bzw. Drehstrom gleicher Belastung; Abmessungen: (BTH) 225 · 118 · 50 mm; Masse: 1,22 kg;
Seriennummer: 3196273
