Ms. Ia. 86


letzte Änderung 2012-05-24
Inventarnummer 00005
Bezeichnung Meßbrücke in Wheatstoneschaltung
Hersteller Siemens & Halske
Herstellungsjahr 1932
Kategorie Widerstand
Material Bakelit, Blech
Abmessungen 23 cm x 11,5 cm x 6 cm
Masse 1,1 kg
Markierungen Skalennummer 297755; Typenschild auf der Rückseite mit Datumsangabe 8.32
Zustand Originalzustand, die Oberfläche hat deutliche Gebrauchsspuren.
Technisch ungeprüft.
Referenz keine bekannt

Messbereiche

Stromart DC
Widerstand 0,04 - 50.000 Ohm (unterteilt in 6 Bereiche)
0,04 - 0,5 Ohm
0,4 - 5 Ohm
4 - 50 Ohm
40 - 500 Ohm
400 - 5.000 Ohm
4.000 - 50.000 Ohm

Gerätecharakteristik

Messgenauigkeit keine Angaben
Anzeigefehler keine Angaben
weitere technische Daten interne Batterie bzw. externe 60V Anoden-Batterie
Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden

Weitere Aufnahmen des Exponats

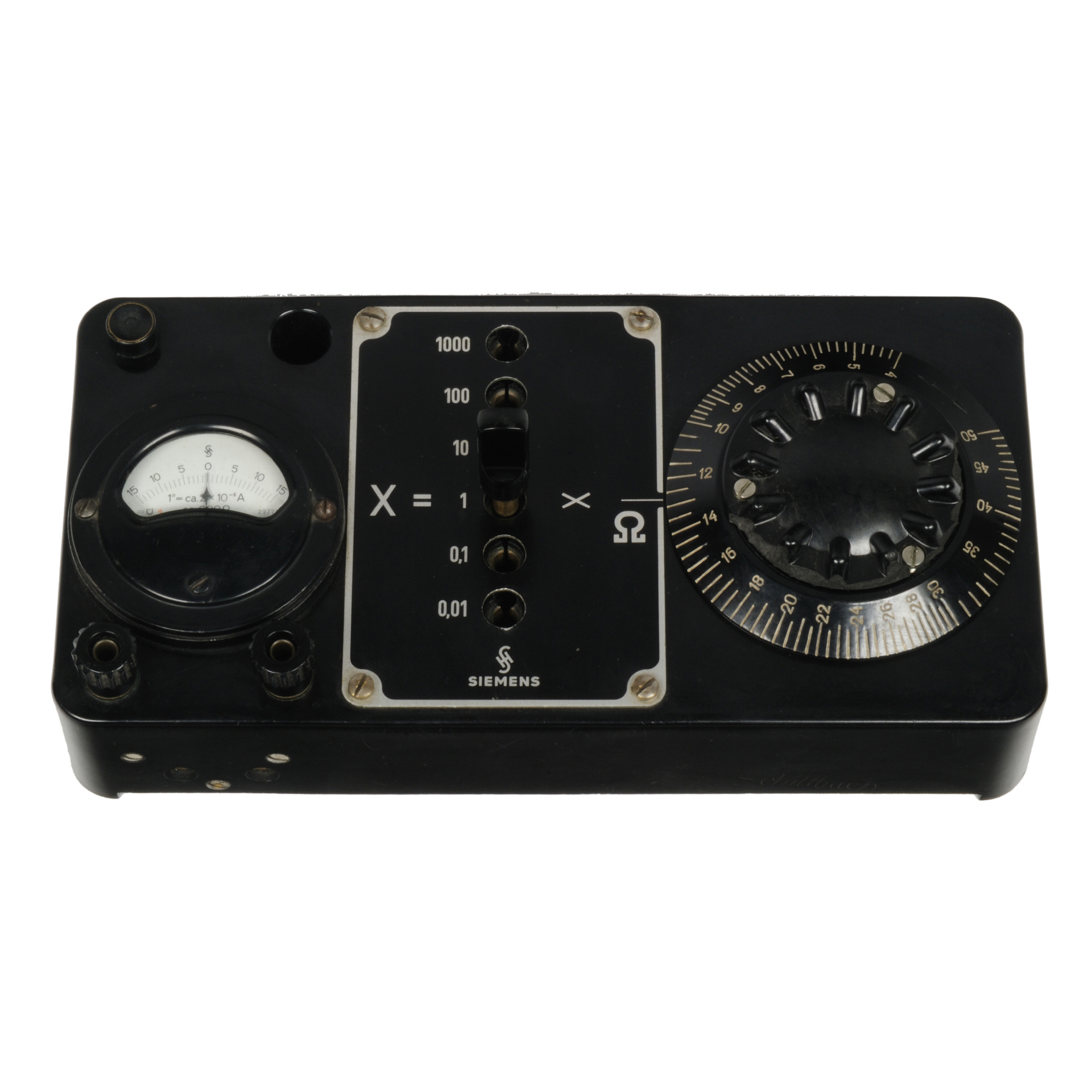

[00005] Widerstandsmessbrücke in Wheatstoneschaltung, Siemens & Halske, 1932
