Pontavi-Wheatstone (1938)


letzte Änderung 2013-01-13
Inventarnummer 00211
Bezeichnung Pontavi-Wheatstone
Hersteller Hartmann & Braun
Herstellungsjahr 1938
Kategorie Wheatstone Messbrücke
Material Bakelit
Abmessungen 11 cm x 20 cm x 6,5 cm
Masse 1,2 kg
Markierungen Skalennummer 1423144
Zustand Originalzustand, vollständig.
Die Oberfläche hat deutliche Gebrauchsspuren (Kratzer).
Technisch ungeprüft.
Referenz Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234211

Messbereiche

Stromart DC
Widerstand 0,05 - 50.000 Ω (unterteilt in 5 Bereiche)

Gerätecharakteristik

Messgenauigkeit im Mittel ± 0,5%
im größten Messbereich ± 2%
Anzeigefehler keine Angaben
weitere technische Daten Spannungsversorgung: 4,5 V Batterie
Datenblatt nicht vorhanden
Handbuch H&B Pontavi Wheatstone (1949) Handbuch [1.152 KB]
Schaltplan nicht vorhanden

Anwendung

Das Gerät dient in der Hauptsache zur Messung von Widerständen innerhalb des angegebenen Messbereichs, z.B. Erdleitungswiderstände. Außerdem können auch Widerstände von flüssigen Leitern ermittelt werden.

Bemerkung

Das Gerät ist als Wheatstone'sche Brücke geschaltet. Es ist darauf zu achten, dass die Spannung der Batterie nicht mehr als 20% vom Nennwert absinkt.
Beim Messen von Widerständen flüssiger Leiter muß der zugehörige "Pontavi Summer" benutzt werden, um Polarisationserscheinungen zu vermeiden. Bei Benutzung des Summers bleibt der Taster "G" offen.

Weitere Aufnahmen des Exponats

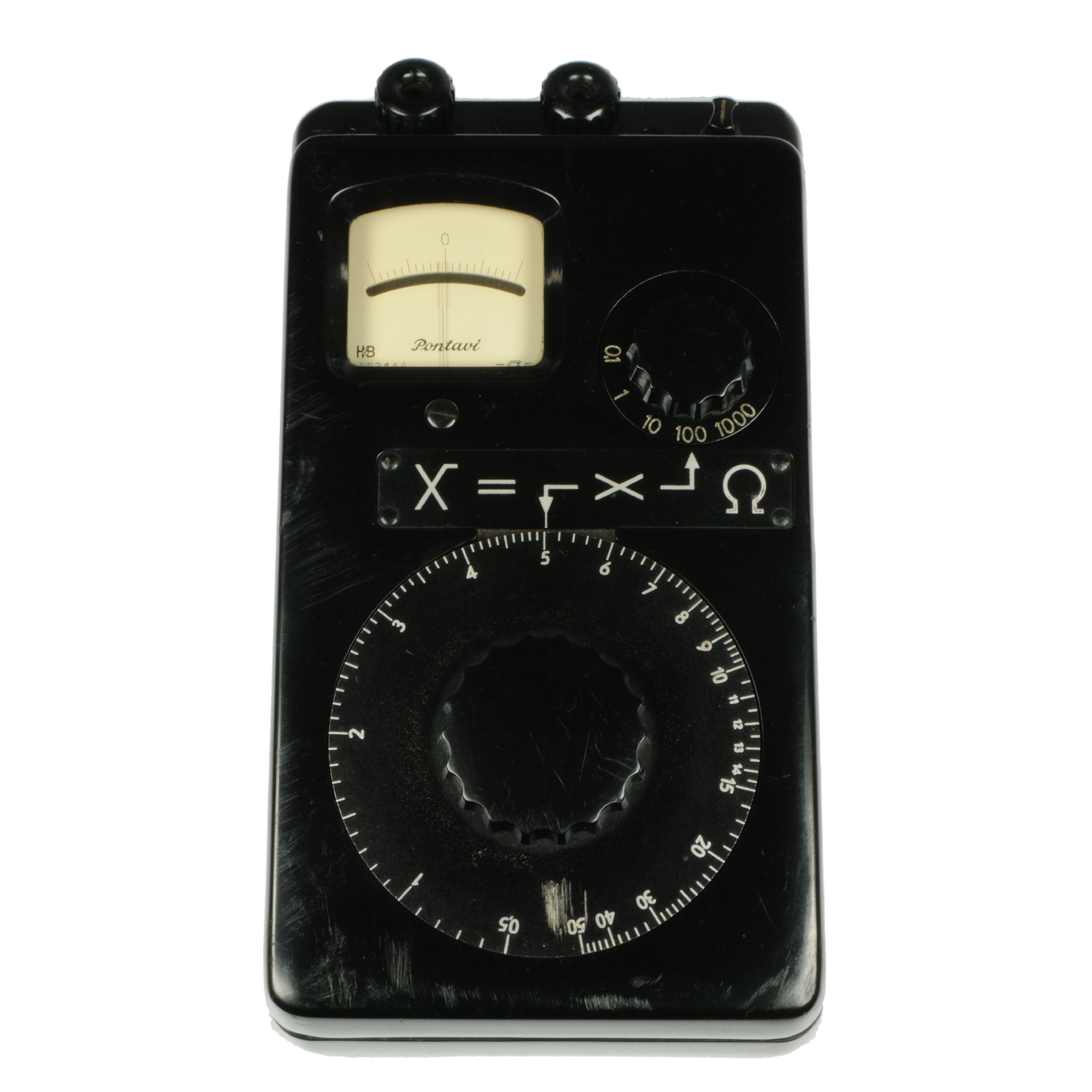

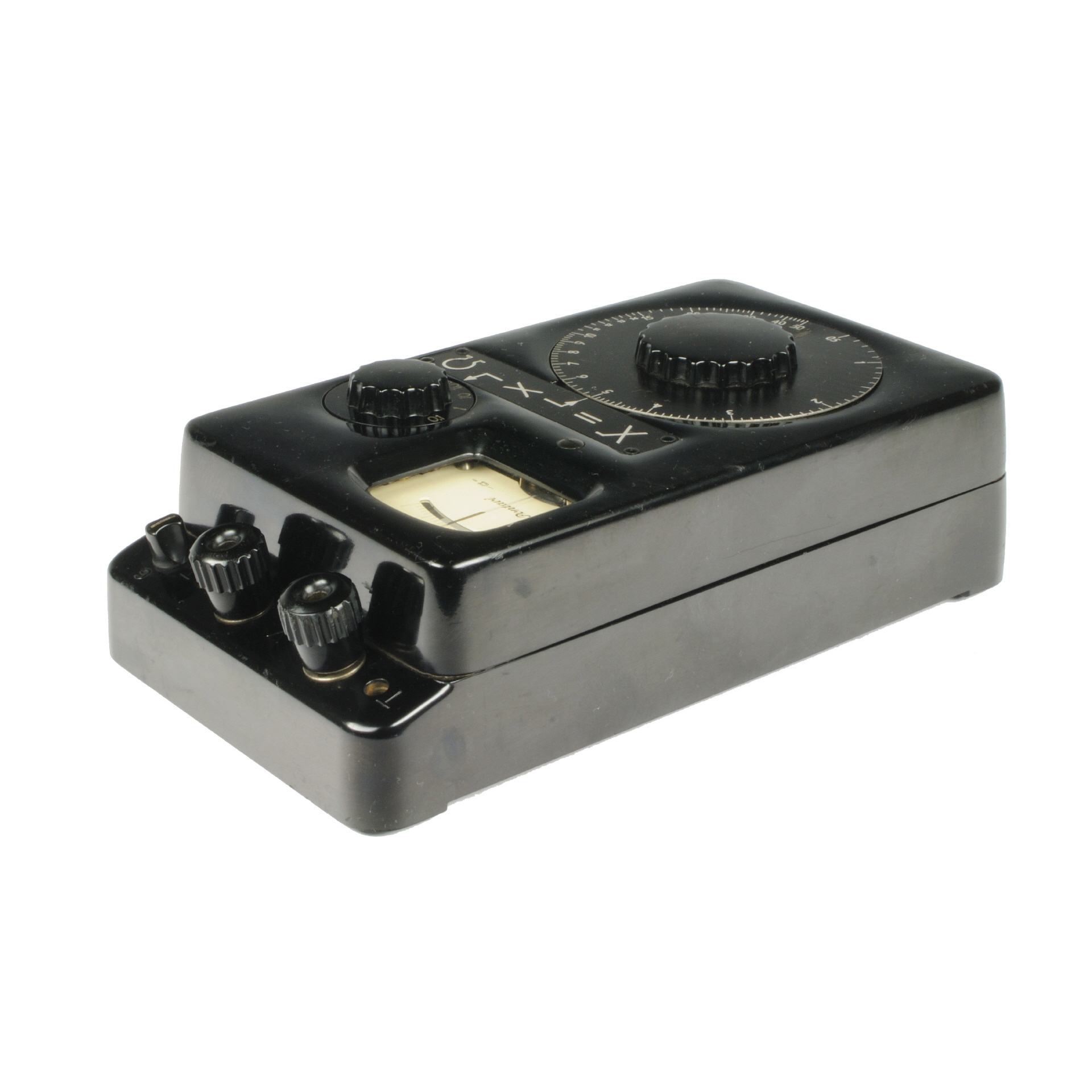

[00211] Pontavi, Hartmann & Braun, 1938 [00211] Pontavi, Hartmann & Braun, 1938 [00211] Pontavi, Hartmann & Braun, 1938
