Kupferoxydul-Gleichrichter

Kupferoxydul-Gleichrichter dienten für empfindliche Wechselstrommessungen in Verbindung mit Drehspulinstrumenten. Sie wurden als Strom-Gleichrichter geliefert. Der von dem Gleichrichter gelieferte Gleichstrom ist ein Maß für den zugeführten Wechselstrom.

Kupferoxydul-Gleichrichter wurden ab 1925 großtechnisch hergestellt. Bis in die 1950er Jahre wurden sie noch als Messgleichrichter verwendet, heute haben sie keinen Anwendungsbereich mehr.

Einige Beispiele ...

Die folgenden Abbildungen zeigen die Bauteile auf Millimeterpapier. Zum besseren Größenvergleich der Bauteile umfasst der Bildausschnitt jeweils 50 x 50mm.

"Maikäfer" - Messgleichrichter in Pressstoffgehäuse, Form G
U<ub>n</sub> = 0,5 V; I<sub>n</sub> = 5 mA

Solche Gleichrichter wurden u.a. in Multizet-Instrumenten verwendet.
  "Maikäfer" - Messgleichrichter in Pressstoffgehäuse, Form G
U<ub>n</sub> = 0,5 V; I<sub>n</sub> = 10 mA
  Offene Gleichrichter-Säule, Form G 2041/1
U<ub>n</sub> = 0,5 V; I<sub>n</sub> = 70 mA

Solche Gleichrichter wurden u.a. in Rel mse 48 a Instrumenten verwendet.
  diese Bauform findet sich ab ca. 1940 vor allem in Geräten der Fernmeldetechnik von Siemens & Halske, oft sind diese auch blau eingefärbt.
(genaue Informationen liegen derzeit nicht vor - Stand 2017)
wie zuvor, etwas kleinere Bauform

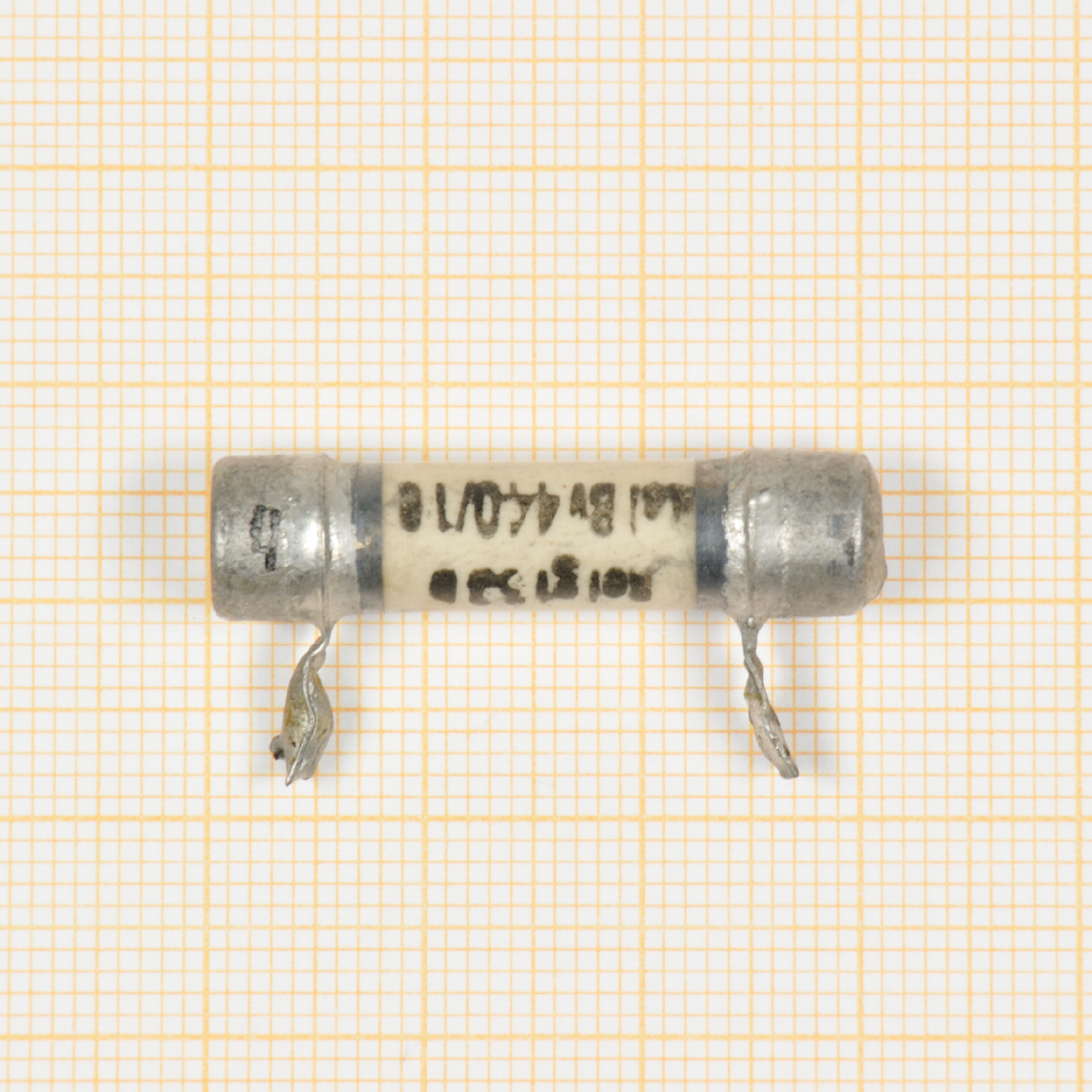

weitere Beispiele (keine Infos vorhanden) ...

Sirutor - und ähnliche ...



Referenzen, Quellennachweis

  • Artikel auf Wikipedia
  • Kupferoxydul-Gleichrichter für Messzwecke, Siemens & Halske, 1937: ATM Z 52-2
